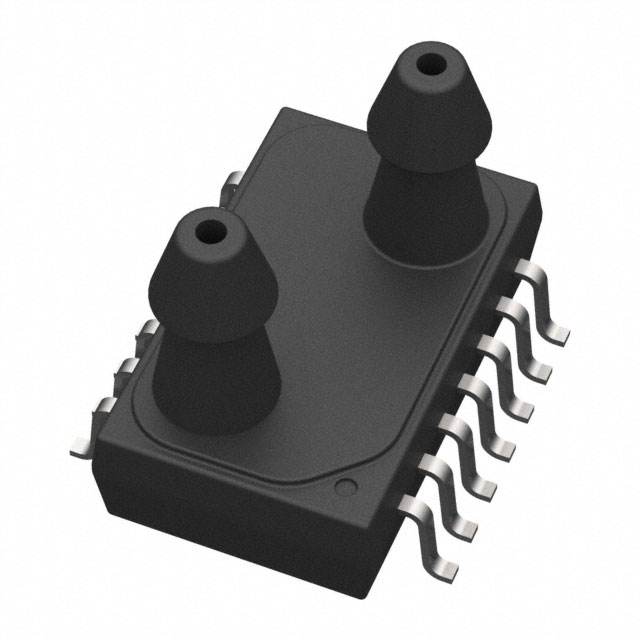

NPA-730B-030A

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 绝对 I²C 206.84KPa 3.135V 3.32V 413.69KPa ±1.5% SOIC-14 贴片安装,顶部安装
供应商型号: 45-NPA-730B-030ATR-ND
供应商: Digi-Key
标准整包数: 100
AMPHENOL 压力传感器 NPA-730B-030A

NPA-730B-030A概述

    NPA 系列表面贴装压力传感器技术手册

    1. 产品简介


    NPA系列表面贴装压力传感器是一种高性价比的微型解决方案,适用于需要经过校准的压力测量应用。这些传感器采用SOIC-14封装,提供差分、表压、绝压和低压力范围选项,满量程压力范围从10英寸水柱到30PSI不等。输出方式包括放大模拟信号、数字串行信号(14位分辨率)、数字I²C接口和未经校准的毫伏输出。产品的工作温度范围为-40°C至125°C,且总误差带小于±1.5% FSO(满量程输出)。

    2. 技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 温度范围 | °C | -40 | 0 | 125
    | 供电电压 | V | 1.5 | 3.3 | 5.0 | 不同型号有不同的供电要求 |
    | 压力范围 | psi | 0.36 | 1 | 30 | 根据不同型号有所区别 |
    | 总误差带 | %FSO | -1.5 1.5
    | 输出分辨率 | bit 14 数字输出支持14位分辨率 |
    | 采样率 | kHz 1
    | 输入阻抗 | Ω | 5000±20% 5000

    3. 产品特点和优势


    NPA系列传感器具备以下几个显著特点:
    - 表面贴装设计:便于集成到印刷电路板上,提升生产效率。
    - 多样的输出选项:可选毫伏输出、放大模拟输出和多种数字输出方式,满足不同应用场景需求。
    - 宽广的温度范围:能在极端环境下稳定工作,适合各种工业环境。
    - 卓越的精度和稳定性:总误差带小于±1.5% FSO,确保可靠性能。
    - 快速响应时间:支持高达1kHz的采样率,适合动态压力监测。

    4. 应用案例和使用建议


    应用案例:NPA系列传感器广泛应用于工业自动化、医疗器械、汽车系统等领域,例如空调系统的压力监控、医疗设备的气流控制等。
    使用建议:
    - 在选择传感器型号时,需根据具体应用的需求确定压力范围和供电电压。
    - 使用前应对传感器进行详细测试以确保准确的校准和操作。
    - 在高温和低温环境下使用时,应考虑温度对传感器精度的影响。

    5. 兼容性和支持


    NPA系列传感器具有较强的兼容性,支持多种输出接口,如放大模拟信号、数字串行信号和数字I²C接口。供应商提供长达12个月的质量保证,用户可放心购买和使用。如有任何问题,可联系Amphenol Advanced Sensors的技术支持团队获得帮助。

    6. 常见问题与解决方案


    - 问题1:传感器在工作过程中读数不稳定。
    - 解决方案:检查供电电压是否符合要求,确认传感器安装是否稳固,必要时重新校准传感器。

    - 问题2:传感器读数与预期偏差较大。
    - 解决方案:检查传感器是否正确安装在被测介质上,确认所测介质是否匹配传感器的兼容材料列表。

    7. 总结和推荐


    综上所述,NPA系列表面贴装压力传感器凭借其紧凑的设计、灵活的输出方式、出色的稳定性和宽广的工作温度范围,在多种工业应用中展现出色的表现。对于需要高性能压力传感解决方案的用户而言,该系列产品是一个值得信赖的选择。

NPA-730B-030A参数

参数
输出类型 I²C
压力类型 绝对
最大工作压力 413.69KPa
工作压力范围 206.84KPa
最大工作供电电压 3.32V
最小工作供电电压 3.135V
精度 ±1.5%
通用封装 SOIC-14
安装方式 贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-730B-030A厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-730B-030A数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-730B-030A NPA-730B-030A数据手册

NPA-730B-030A封装设计

查看详情并下载
Symbol
Footprint
3D Model
