T6615-5K

产品分类: 传感器配件
厂牌: AMPHENOL
产品描述: 安费诺, 开发套件, 用于微处理器设备, CO2 Sensor芯片
供应商型号: AV-A-BENT66155K
供应商: Avnet
标准整包数: 1

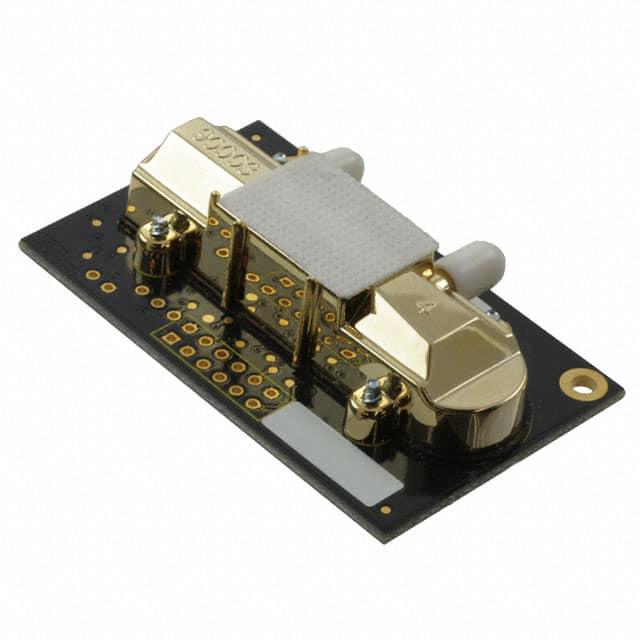

AMPHENOL 传感器配件 T6615-5K

T6615-5K概述

    Telaire T6615 Sensor Module 技术手册概述

    1. 产品简介


    Telaire T6615 双通道传感器模块是一款紧凑型二氧化碳(CO2)传感器模块,专为集成到现有控制系统和设备而设计。适用于原始设备制造商(OEM),该模块旨在满足市场需求量大、成本低和交货时间短的要求。这款传感器以其可靠的气态传感技术、多点校准和灵活性而著称。

    2. 技术参数


    - 测量范围:0 至 2000 ppm, 0 至 5000 ppm, 0 至 10,000 ppm, 0 至 50,000 ppm
    - 尺寸:57.15 mm × 34.67 mm × 15.24 mm
    - 精度:75 ppm 或读数的 10%(以较大者为准)
    - 温度依赖性:每摄氏度 0.2% FS
    - 压力依赖性:每毫米汞柱 0.135% 读数
    - 响应时间:<2 分钟(典型值)
    - 功耗:峰值 0.90 瓦特,平均 0.165 瓦特
    - 接口连接:12 针公头,间距 0.1 英寸(2.54 毫米)
    - 工作条件:0°C 至 50°C 温度范围内,0% 至 95% RH,非冷凝状态
    - 存储条件:-40°C 至 60°C 温度范围内,非冷凝状态
    - 输出:数字输出通过 UART 传输,波特率 19200
    - 模拟输出:0 至 4 VDC
    - 电源要求:稳压 5 VDC(±5%)

    3. 产品特点和优势


    - 性价比高:提供一种经济实惠的气体传感解决方案,适用于 OEM 应用。
    - 可靠性:基于 15 年的工程和制造经验,确保传感器的可靠性和稳定性。
    - 多用途平台:灵活的 CO2 传感器平台,可以与其他微处理器设备交互。
    - 双通道光学系统和多点校准:提高稳定性和准确性。
    - 长期稳定性:传感器可以在使用寿命内保持精度,年变化小于 5% 的满量程或读数的 10%。

    4. 应用案例和使用建议


    - 应用实例:T6615 适合于多种应用场景,如暖通空调(HVAC)系统、空气质量监测、工业过程控制等。
    - 使用建议:对于精确度要求高的应用,建议定期进行气体校准;对于快速响应的应用,可以选择流动通过版本以获得更快的响应时间。

    5. 兼容性和支持


    - 兼容性:该模块支持 UART 通信协议,便于集成到现有的控制系统和设备中。同时,12 针的连接器便于安装和拆卸。
    - 支持和维护:Telaire 提供一年保修期,并提供详细的产品规格和技术支持,确保用户可以顺利安装和维护传感器模块。

    6. 常见问题与解决方案


    - Q: 如何进行现场校准?
    - A: 使用氮气气体进行现场校准,可以立即恢复最高的精度水平。
    - Q: 传感器的响应时间是多少?
    - A: 一般情况下,传感器可以在两分钟内达到 90% 的阶跃变化响应。
    - Q: 传感器如何进行自校准?
    - A: 传感器利用参考通道进行定期自校准,自校准周期约为每天一次,也可以通过发送命令手动触发。

    7. 总结和推荐


    综上所述,Telaire T6615 双通道传感器模块具有出色的性能和可靠性,在多种应用中表现出色。它不仅满足 OEM 的需求,还提供了广泛的测量范围和准确度,因此我们强烈推荐使用此模块,特别是在需要高精度气体监测的应用中。

T6615-5K参数

参数
长*宽*高 57.15mm*34.67mm*15.24mm
零件状态 在售
包装方式 散装

T6615-5K厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T6615-5K数据手册

厂牌 PDF简要描述 下载
AMPHENOL 传感器配件 AMPHENOL T6615-5K T6615-5K数据手册

T6615-5K封装设计

查看详情并下载
Symbol
Footprint
3D Model
