PSC360G2-F1A-C0011-ERA090-05K

产品分类: 位置传感器
厂牌: AMPHENOL
产品描述: Hall Effect 0°~90° 4.5V 5V ±1% Flatted Shaft 导线安装,底座安装
供应商型号: 3050493
供应商: 海外现货
标准整包数: 1

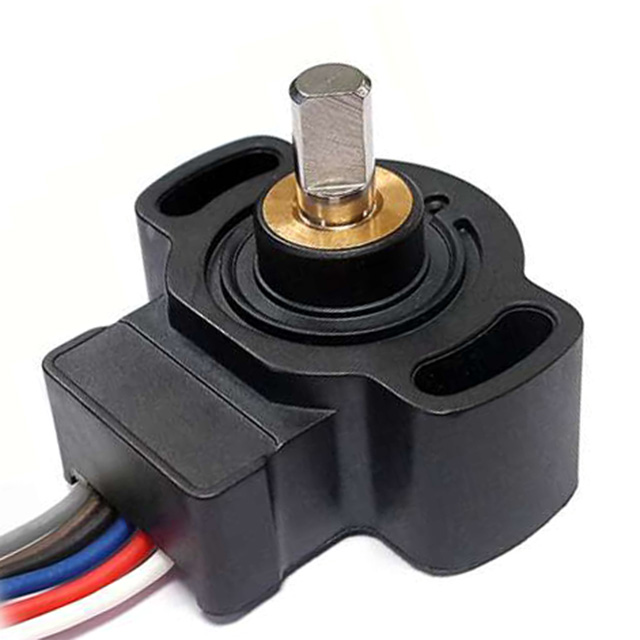

AMPHENOL 位置传感器 PSC360G2-F1A-C0011-ERA090-05K

PSC360G2-F1A-C0011-ERA090-05K概述

    # 磁性旋转角度和位置传感器控制 — PSC-360

    产品简介


    PSC-360 是一款由 Piher Sensing Systems 生产的非接触式磁性旋转角度和位置传感器。该产品主要用于汽车、越野车、船舶、医疗及工业等领域,替代传统电位计方案(如磨损和角度限制),提供一种低成本且高性能的解决方案。此外,它还提供了一个可配置的开关输出选项,以满足特定的应用需求。

    技术参数


    - 温度范围:-40°C 至 +125°C。
    - 旋转寿命:根据应用和安装方式,最高可达50,000,000个循环。
    - 绝对角度精度:±1%(0.5%可定制)。
    - 编程角度范围:15°至360°。
    - 输出类型:模拟(比率值)、PWM,可根据请求提供串行协议输出。
    - 开关输出:可根据请求进行编程。
    - 电源电压:高达25V。
    - 典型电流:单版本典型值为8.5mA,冗余版本为17mA。

    产品特点和优势


    1. 高分辨率:最高可达14位。
    2. 无磨损设计:采用无接触式设计,避免了因磨损带来的性能下降。
    3. 绝对位置反馈:即使在断电情况下也能保持位置信息。
    4. 冗余版本:提供了真正全冗余版本,确保高度可靠。
    5. 恶劣环境适应性:密封设计可抵抗灰尘、湿气、振动和极端温度。
    6. 完全可编程:出厂时可进行完全的传输函数输出编程。
    7. 自诊断功能:具备过电压保护和反向电压保护功能。
    8. 易于定制:可通过飞线连接或定制所需的接头配置,以满足不同客户需求。

    应用案例和使用建议


    应用案例
    - 方向盘角度传感器
    - 制动和离合加速踏板
    - 臂控制
    - 牵引位置控制
    - 节气门控制/传感器
    - 斗位置
    - 叉高和货叉倾斜度
    - 变速箱换挡
    - 悬挂和高度传感器
    - 海上引擎的转向、加速踏板和换挡传感器
    使用建议
    为了确保传感器的最佳性能,在安装过程中应注意以下几点:
    - 确保传感器固定牢固,避免机械松动。
    - 连接线路应尽量短且远离干扰源。
    - 根据实际应用选择合适的电源电压和频率。

    兼容性和支持


    PSC-360 传感器可以与各种不同的电子元器件和设备配合使用,具体兼容性可参考产品手册。Piher Sensing Systems 提供全面的技术支持和维护服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:如何正确安装传感器?
    - 解决方案:将传感器放置在平坦表面上,确保传动装置正确安装到轴上,避免任何机械松动。然后紧固两个M4螺丝(建议使用M4垫圈)。
    2. 问题:如何选择合适的输出类型?
    - 解决方案:根据应用需求选择模拟或PWM输出类型。如果需要更高精度或特殊要求,可以要求提供串行协议输出。
    3. 问题:如何处理过电压情况?
    - 解决方案:传感器自带过电压保护和反向电压保护功能,无需额外操作。

    总结和推荐


    PSC-360 磁性旋转角度和位置传感器凭借其卓越的性能、灵活的配置和广泛的适用性,成为众多行业中的首选产品。该传感器不仅具备强大的抗磨损能力和高度可靠性,还能在极端环境中稳定运行。因此,我们强烈推荐这一款适用于多种应用场合的高性能传感器。

PSC360G2-F1A-C0011-ERA090-05K参数

参数
输出类型 -
电阻容差 -
技术 Hall Effect
最大工作供电电压 5V
线性范围 -
致动器类型 Flatted Shaft
旋转角 0°~90°
最小工作供电电压 4.5V
线性度 ±1%
用于测量 -
输出 -
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

PSC360G2-F1A-C0011-ERA090-05K厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PSC360G2-F1A-C0011-ERA090-05K数据手册

厂牌 PDF简要描述 下载
AMPHENOL 位置传感器 AMPHENOL PSC360G2-F1A-C0011-ERA090-05K PSC360G2-F1A-C0011-ERA090-05K数据手册

PSC360G2-F1A-C0011-ERA090-05K封装设计

查看详情并下载
Symbol
Footprint
3D Model
