首页  >  产品百科  >  NPA-300B-005G

NPA-300B-005G

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors 压力传感器, 最大压力读数60psi, 最小压力读数5psi
供应商型号: 2102307
供应商: 海外现货
标准整包数: 1

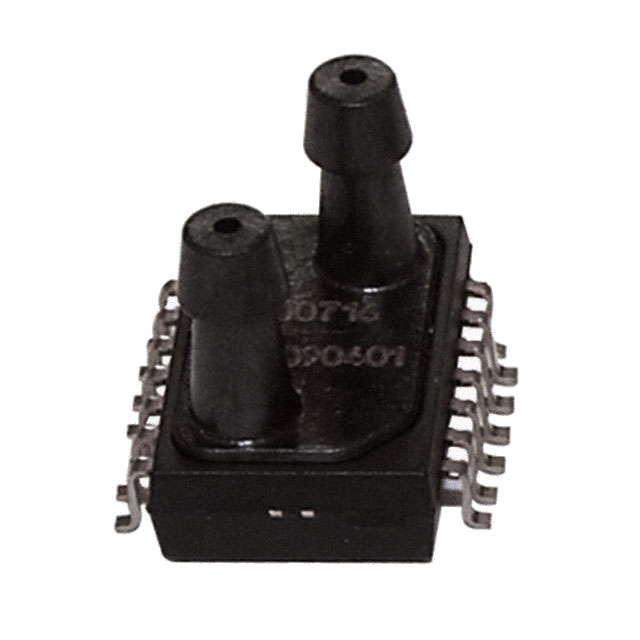

AMPHENOL 压力传感器 NPA-300B-005G

NPA-300B-005G概述

    NPA 系列表面贴装压力传感器技术手册

    1. 产品简介


    NPA 系列表面贴装压力传感器是为成本效益高的应用设计的微型化解决方案,适合多种类型的压力测量需求。这些传感器提供差分、表压、绝对压力和低压力范围的选择。通过放大模拟输出、数字串行(14位)、数字I2C和未校准mV等多种输出选项,NPA系列能够满足不同应用场合的需求。

    2. 技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 工作温度范围 | ℃ | -40 | +125
    | 补偿温度范围 | ℃ | 0 | 60
    | 存储温度范围 | ℃ | -40 | +125
    | 重量 | 克 ~1
    | 差动和表压端口材料 | 材料 | 热固塑料、硅、环氧树脂、RTV、玻璃和硅橡胶
    | 最大压力 | psi 60 压力范围从10”H2O到30psi |
    | 激励电压范围 | V | 1.5 | 3.3 | 5.0 | 适用于NPA-300和NPA-500 |
    | 电压输出偏移 | V | 0.44 | 0.56 5V激励电压 |
    | 比率电压输出范围 | V 4 适用于NPA-500 |
    | 数字输出分辨率 | 步数 | 16383 14位ADC |
    | 采样率 | kHz 1

    3. 产品特点和优势


    - 多样的输出选项:包括放大模拟输出、数字串行(14位)、数字I2C和未校准mV输出。
    - 广泛的温度适应性:能够在-40°C到+125°C的环境中稳定工作。
    - 精确度高:总误差带< ±1.5% FSO。
    - 强大的抗压能力:最高承受60psi的压力。
    - 灵活的封装选择:可选配单/双管嘴、歧管或无管嘴封装。

    4. 应用案例和使用建议


    NPA系列压力传感器广泛应用于工业自动化、医疗设备、航空电子、汽车及消费电子产品中。例如,在工业自动化系统中,可以用于监控气体流量;在医疗设备中,可用于血压监测。建议在安装过程中使用合适的管路尺寸,并确保电路板布局符合标准要求,以保证最佳性能。

    5. 兼容性和支持


    - 兼容性:NPA系列传感器与大多数标准接口兼容,包括I2C、SPI和其他模拟信号接口。
    - 支持:诺瓦森公司提供长达12个月的保修服务,并且在官网提供了详细的应用指南和技术文档。如果需要定制压力范围,可以直接联系诺瓦森公司。

    6. 常见问题与解决方案


    1. 问题:传感器在高温环境下表现不佳
    - 解决方案:确保安装环境符合技术参数要求,避免高温过高导致精度降低。
    2. 问题:输出信号不稳定
    - 解决方案:检查电路连接是否正确,重新配置信号处理算法,确保信号线屏蔽良好,减少干扰。
    3. 问题:无法正常启动
    - 解决方案:确认供电电压符合技术参数,确保所有连接牢固无误。

    7. 总结和推荐


    NPA系列表面贴装压力传感器以其广泛的工作温度范围、高精度和多样的输出选项,成为各类工业和医疗应用的理想选择。其良好的兼容性和全面的技术支持使其在市场上具备较强的竞争力。因此,我们强烈推荐使用NPA系列传感器,特别是在需要高性能压力测量的场合。

NPA-300B-005G参数

参数
最小工作供电电压 3.135V
精度 ±1.5%
输出类型 -
压力类型 排气式 计量
最大工作压力 413.69KPa
工作压力范围 34.47KPa
最大工作供电电压 3.465V
长*宽*高 11.36mm*7.57mm*3.05mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-300B-005G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-300B-005G数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-300B-005G NPA-300B-005G数据手册

NPA-300B-005G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 213.1411
75+ ¥ 204.6116
150+ ¥ 200.5221
库存: 88
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 213.14
