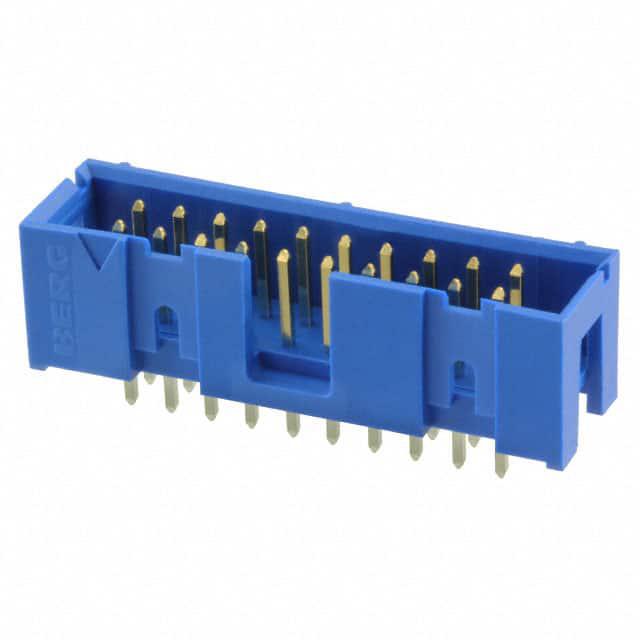

65692-008LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 20pin 760nm 金 蓝色 通孔安装
供应商型号: Q-65692-008LF
供应商: 期货订购
标准整包数: 800
AMPHENOL 矩形连接器 - 针座 - 公插针 65692-008LF

65692-008LF概述

    Amphenol FCI Basics Quickie® 系列电子元器件产品综述

    产品简介


    Amphenol FCI Basics Quickie® 是一款完整的解决方案,专为使用2.54mm间距IDC(绝缘位移连接器)技术的扁平电缆到电路板连接设计。这些耐用且成本效益高的连接器集成了多种独特的功能,如极化、镀层和结构设计,使得它们适用于各种电子控制系统、服务器、通信设备、工业自动化、仪器仪表、自动售货机及医疗设备等领域。

    技术参数


    | 参数类别 | 规格 |

    | 材料 | 塑料基材:玻璃填充的聚酯塑料,蓝或黑色 |
    针脚:磷青铜 |
    镀层:金/银厚镀层(0.76µm 和超过1.27µm镍) |
    | 机械性能 | 针脚保持力:最小20N |
    | 电气性能 | 电流容量:连续3A |
    绝缘电阻:最小1×10^5 MΩ |
    耐压:最小500V RMS |
    | 环境适应性 | 工作温度范围:-65°C 至 +105°C (某些型号至+125°C) |
    | 认证 | 符合RoHS指令,CUL E66906, 2 |

    产品特点和优势


    - 四壁屏蔽:防止针脚损坏和对齐错误,提升产品耐用性和可靠性。
    - 成本效益:通过选择性镀层等设计,确保高效能同时控制成本。
    - 行业标准认证:符合DIN 41651、HE10和BT D2632等标准。
    - 双极化:防止错误插接,保证正确安装。

    应用案例和使用建议


    在自动化设备、医疗设备和通信设备中的广泛应用,展示了Quickie®系列在严苛环境下稳定可靠的工作表现。建议在装配过程中采用预装式桥型盖以减少组装时间,保护接触点,确保精确覆盖和基座对齐。

    兼容性和支持


    这些连接器与焊锡工艺兼容,可使用波峰焊接、气相焊接和红外回流焊接。制造商提供了详尽的产品文档和支持服务,以确保用户能够充分利用产品特性。

    常见问题与解决方案


    - 问题:如何确定正确的连接器型号?
    - 解答:根据所需位置数和引脚布局选择相应的5位基数零件编号。例如,75869代表垂直直立的4位置型号。
    - 问题:能否在高温环境下使用?
    - 解答:部分型号支持-65°C至+125°C的工作温度范围,具体请参阅技术手册。

    总结和推荐


    Amphenol FCI Basics Quickie® 系列电子元器件以其卓越的性能、成本效益和广泛的应用前景脱颖而出。对于寻求高度可靠的扁平电缆到电路板连接解决方案的工程师来说,这款产品是一个明智的选择。强烈推荐用于需要严格质量控制和高性能要求的应用环境中。

65692-008LF参数

参数
触头镀层厚度 - 配接 760nm
针脚数 20pin
防护等级 -
颜色 蓝色
额定电流 -
排数 2
类型 Header,Push-Pull
触头镀层 - 配接
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

65692-008LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65692-008LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 65692-008LF 65692-008LF数据手册

65692-008LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
