NPI-19H-100AV

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 绝对 Wheatstone Bridge 689.48KPa 1.37895MPa ±0.25% 导线安装 25.5mm*22.1mm*32.5mm
供应商型号: 527-NPI-19H-100AV
供应商: Mouser
标准整包数: 1

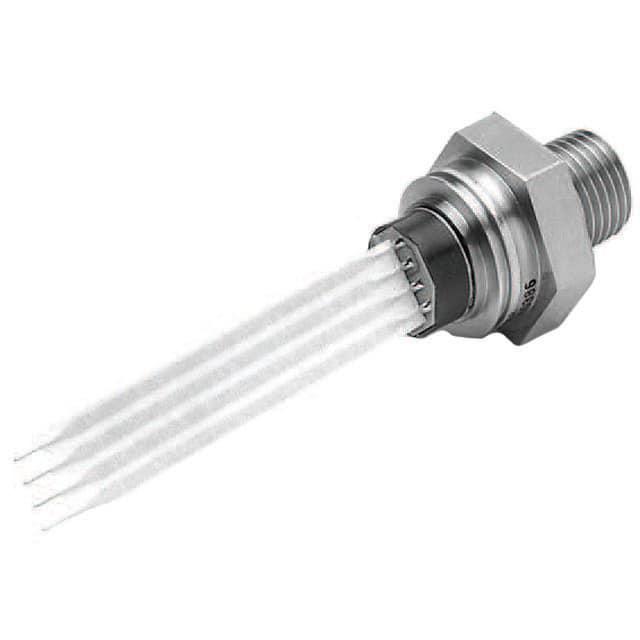

AMPHENOL 压力传感器 NPI-19H-100AV

NPI-19H-100AV概述

    NPI-19 系列中压传感器技术手册

    产品简介


    NPI-19 系列属于中压传感器,主要用于过程控制、液压系统、医疗器械、制冷及暖通空调(HVAC)控制、家用电器及消费电子产品、船舶及海洋系统、飞机及航空电子系统等领域。这款传感器采用固态设计,具有高可靠性,能够承受恶劣的工作环境,特别适用于需要高灵敏度和高精度的应用场合。

    技术参数


    以下是NPI-19系列的主要技术参数:
    - 压力范围:
    - NPI-19:0到100kPa,0到200kPa,0到700kPa,0到1700kPa,0到15psi(0到1bar),0到30psi(0到2.07bar),0到100psi(0到6.89bar),0到250psi(0到17.24bar)
    - NPI-19VC:0到103.4kPa,0到206.8kPa,0到344.7kPa,0到689.4kPa,0到1379kPa,0到2068kPa,0到15psi(0到1bar),0到30psi(0到2.07bar),0到50psi(0到3.44bar),0到100psi(0到6.89bar),0到200psi(0到14bar),0到300psi(0到21bar)
    - 电气参数:
    - 输入激励:1.0mA(NPI-19), 10VDC(NPI-19VC)
    - 输入阻抗:4000Ω
    - 输出阻抗:5000Ω
    - 桥路阻抗:5000Ω
    - 最大过压:额定压力的2倍
    - 温度补偿:0°C到70°C
    - 工作温度范围:-40°C到125°C
    - 绝缘电阻:≥10^8Ω @ 50VDC
    - 线性度:0.1% FSO(典型值)
    - 迟滞和重复性:0.05% FSO(典型值)

    产品特点和优势


    NPI-19系列传感器具有以下几个显著特点和优势:
    - 固态设计,高可靠性:316L不锈钢外壳,确保传感器在恶劣环境下仍能稳定工作。
    - 高精度:±0.5%静态精度,100mV满量程输出(FSO)。
    - 温度补偿:在0°C到70°C范围内温度误差最小化,最大偏移误差为0.75% FSO。
    - 灵活配置:提供多种端口模块选择,便于不同应用需求。

    应用案例和使用建议


    NPI-19系列传感器广泛应用于多个行业:
    - 过程控制系统:通过精确的压力测量,实现对工业过程的精确控制。
    - 液压系统和阀门:在液压系统中作为反馈控制的关键部件,提高系统的响应速度和稳定性。
    - 制冷和HVAC控制:精确的压力测量有助于优化制冷系统的运行效率,提高舒适度。
    使用建议:
    - 在安装时应避免过压操作,确保安全运行。
    - 根据具体应用场景选择合适的端口模块,提高安装便利性和适用性。

    兼容性和支持


    NPI-19系列传感器与其他标准接口兼容,可直接集成到现有系统中。Amphenol公司提供全面的技术支持和售后服务,确保用户能够在整个生命周期内得到充分的支持。

    常见问题与解决方案


    - 问题:传感器输出不稳定
    - 解决方案:检查电源输入是否符合要求,确认是否有干扰源影响信号传输。

    - 问题:温度补偿效果不佳
    - 解决方案:重新校准传感器,确保在正确的温度范围内进行补偿设置。

    总结和推荐


    NPI-19系列传感器以其出色的稳定性和可靠性,在多个工业领域具有广泛的适用性。无论是高压还是低压应用,该系列产品都能提供高精度的压力测量解决方案。对于需要高性能压力传感器的工程师和技术人员,我们强烈推荐NPI-19系列作为首选产品。

NPI-19H-100AV参数

参数
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 1.37895MPa
工作压力范围 689.48KPa
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 25.5mm*22.1mm*32.5mm
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 散装

NPI-19H-100AV厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPI-19H-100AV数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPI-19H-100AV NPI-19H-100AV数据手册

NPI-19H-100AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
