DLC-L10D-D4

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 差分 I²C 10inH₂O 1.8V 3.6V ±2.5Kpa ±1.25% SOIC-16 贴片安装,顶部安装
供应商型号: 3776046
供应商: 海外现货
标准整包数: 1

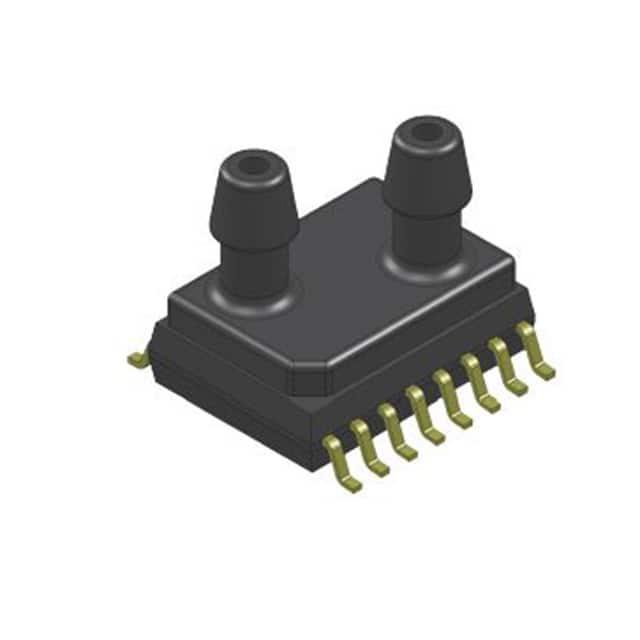

AMPHENOL 压力传感器 DLC-L10D-D4

DLC-L10D-D4概述

    DLC 紧凑型高分辨率压力传感器系列

    产品简介


    DLC系列紧凑型高分辨率压力传感器基于All Sensors的CoBeam2TM技术构建,这种技术显著降低了封装应力的敏感性,从而提高了长期稳定性。这一技术创新使得这款硅基应变压力传感器在低压力传感方面的性能超越了以往。设计工程师可以在各种紧凑应用中获得出色的空间节省效果和最优性能。该传感器拥有16位数字分辨率,低功耗,非常适合便携式系统以及需要直接连接到I2C串行通信通道的应用。

    技术参数


    - 供电电压: 1.8V至3.6V
    - 满量程压力范围: 1inH2O至150psi
    - 工作温度范围: -40°C至85°C(操作),-25°C至85°C(补偿)
    - 总误差带: ±0.4%至±3%
    - 输出跨度: ±0.4224至±3.00% FSS
    - 温度精度: ±2°C
    - 供电电流需求: 激活状态:2.0mA至2.5mA;空闲状态:100nA至250nA
    - 数据更新时间: 3.7ms至56.2ms
    - 封装: SMT, U2, U5

    产品特点和优势


    DLC系列压力传感器采用了CoBeam2TM技术,显著减少了因封装引起的应力,从而提高了长期稳定性。其高分辨率(16位)和紧凑的设计使其适用于多种工业控制系统、医疗呼吸设备、暖通空调(HVAC)、环境控制以及便携式设备。此外,它可以通过I2C接口轻松集成到各类过程控制和测量系统中。

    应用案例和使用建议


    该传感器广泛应用于工业控制系统、医疗呼吸设备和HVAC系统中。例如,在医疗呼吸设备中,DLC系列可以用于精确监测患者的呼吸状况。在HVAC系统中,这些传感器可以帮助实现精确的压力控制。为了优化性能,建议定期校准以确保长期准确性。此外,考虑到传感器对温度变化的敏感性,应当在使用过程中注意控制工作环境的温度。

    兼容性和支持


    DLC系列传感器具有广泛的兼容性,可以直接连接到I2C串行通信通道。制造商提供了详细的安装指南和焊接建议,以及一系列支持文档,包括常见的故障排除指南和维护信息。这些资源有助于提高产品的可靠性和使用寿命。

    常见问题与解决方案


    1. Q: 传感器在长时间未使用后出现读数不准确怎么办?
    - A: 首先检查传感器的工作环境是否符合要求。如果温度过高或过低,会影响传感器的性能。其次,进行定期校准以恢复传感器的准确性。

    2. Q: 传感器读数异常时如何排查?
    - A: 请检查I2C接口的接线是否正确,以及供电电压是否在规定的范围内。此外,还可以通过更换测试设备或改变信号源来排除外部干扰因素。

    总结和推荐


    总体来说,DLC系列紧凑型高分辨率压力传感器是一款性能优异、易于集成的产品,特别适合于空间受限且需要高精度测量的应用场合。凭借其卓越的技术参数和良好的市场口碑,强烈推荐在上述应用中采用该产品。同时,通过遵循制造商的指导和支持文档,用户可以充分利用该传感器的优势,实现稳定可靠的性能。

DLC-L10D-D4参数

参数
输出类型 I²C
压力类型 差分
最大工作压力 ±2.5Kpa
工作压力范围 10inH₂O
最大工作供电电压 3.6V
最小工作供电电压 1.8V
精度 ±1.25%
通用封装 SOIC-16
安装方式 贴片安装,顶部安装
零件状态 在售
包装方式 管装

DLC-L10D-D4厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

DLC-L10D-D4数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL DLC-L10D-D4 DLC-L10D-D4数据手册
