首页  >  产品百科  >  RTS016N09S03

RTS016N09S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 9pin Thermoplastic 23A,13A 法兰安装,面板安装 28.3mm(长度)*31mm(高度)
供应商型号: 2982475
供应商: 海外现货
标准整包数: 1

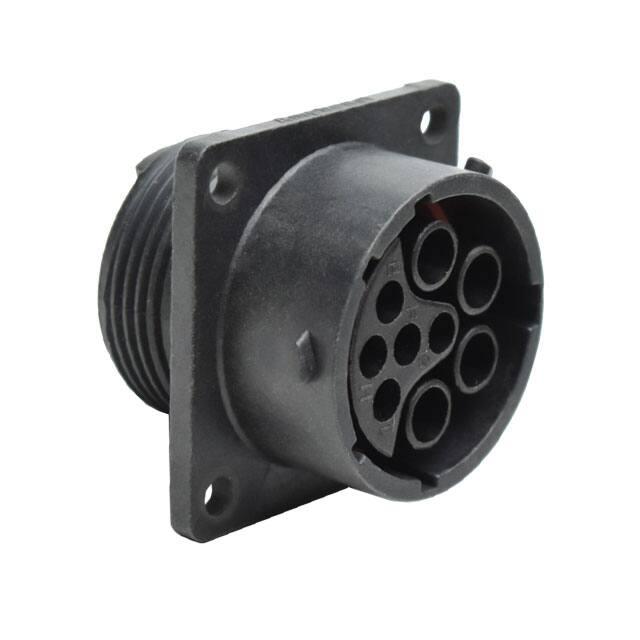

AMPHENOL 圆形连接器 RTS016N09S03

RTS016N09S03概述


    产品简介


    ECO-MATE 接收器
    本产品为ECO-MATE系列中的接线端子接收器,型号为RTS01609Sxx,专为面板安装设计。主要应用于工业自动化、航空航天、汽车制造及通信设备等领域,因其高可靠性和稳定性而受到广泛青睐。

    技术参数


    - 尺寸与重量
    - 面板切割参考尺寸: 直径24.6mm(后部安装),直径24.1mm(前部安装)
    - 主键槽尺寸: 31.0mm
    - 螺丝孔径: Ø3.1mm(4个)
    - 螺纹规格: 15/16-20 UNEF
    - 电气特性
    - 额定电流: 13A(16#触点), 23A(2.5mm触点)
    - 额定电压: 500V(AC/DC)
    - 耐电压: 在2000V AC下,泄漏电流小于2mA
    - 绝缘电阻: 不小于5000兆欧
    - 防水等级: IP67 和 IP69K(联接状态下)
    - 使用寿命: 至少500次插拔循环
    - 工作环境
    - 温度范围: 后装板: -40°C 至 105°C, 前装板: -40°C 至 125°C
    - 材料
    - 壳体: 热塑性塑料,UL94 V-0等级
    - 插入件: 热塑性塑料,UL94 V-0等级
    - 密封垫圈: NBR/硅橡胶

    产品特点和优势


    1. 高可靠性:通过严格的插拔寿命测试,确保长期使用稳定可靠。
    2. 卓越的防水性能:IP67和IP69K防水等级使其适用于恶劣环境。
    3. 宽泛的工作温度范围:适应极端温度条件下的使用需求。
    4. RoHS合规:符合环保标准,满足全球市场要求。
    5. 易安装设计:标准的螺丝固定方式,简化装配过程。

    应用案例和使用建议


    应用案例
    该接收器常用于控制面板、仪器仪表、机器人和传感器的接口连接,尤其是在需要防水和防尘的环境中表现优异。
    使用建议
    - 确保在安装过程中保持周围环境干燥,避免接触腐蚀性物质。
    - 定期检查密封垫圈的状态,及时更换以保证最佳防水效果。
    - 对于高电流应用,确保连接器正确接地,以防止电流过载导致的故障。

    兼容性和支持


    - 兼容性: 适用于16#和2.5mm两种规格的接触器。
    - 技术支持: Amphenol公司提供详尽的技术文档和在线支持,以帮助客户解决任何潜在问题。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | 插拔时感觉不顺畅 | 清洁连接器内部并确认安装是否正确 |
    | 水分渗入导致短路 | 检查密封垫圈是否完好,必要时更换 |
    | 接触不良 | 确认接线是否牢固,重新压接接线端子 |

    总结和推荐


    总体而言,ECO-MATE 接收器RTS01609Sxx以其出色的可靠性、高防水等级以及宽广的工作温度范围,在众多工业应用中表现出色。对于寻求高性能且环保的工业级连接解决方案的企业来说,这款产品无疑是一个值得考虑的选择。推荐在需要高可靠性和防护性能的应用场合优先考虑此产品。

RTS016N09S03参数

参数
端接 -
额定电流 23A,13A
外壳材料 Thermoplastic
针脚数 9pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 28.3mm(长度)*31mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

RTS016N09S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS016N09S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS016N09S03 RTS016N09S03数据手册

RTS016N09S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.0559
10+ ¥ 39.4741
50+ ¥ 38.7692
100+ ¥ 38.7692
200+ ¥ 38.0643
500+ ¥ 38.0643
库存: 77
