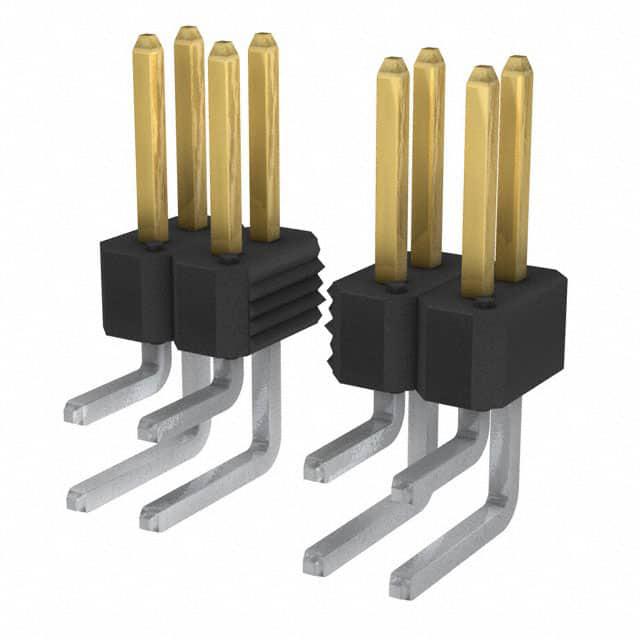

77317-803-46LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 46pin 3A 380nm 金 黑色 通孔安装
供应商型号: Q-77317-803-46LF
供应商: 期货订购
标准整包数: 100
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-803-46LF

77317-803-46LF概述


    产品简介


    产品名称: Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: 提供板到板、板到线缆、板到独立线缆及板到柔性互联的功能。
    应用领域: 在电信、计算机网络、工业控制等领域广泛使用。

    技术参数


    电气特性:
    - 绝缘电阻: ≥5,000兆欧(测试电压:500V DC)
    - 耐压强度: 1500V(DC或AC,60Hz)
    - 电流等级: 3A
    - 工作温度范围: -65°C至+130°C
    机械特性:
    - 轴向负载: ≥2磅(0.2英寸/分钟)
    环境条件:
    - 热冲击: 温度范围-55°C至+105°C
    - 恒定湿度: 温度+40°C,相对湿度95%
    - 高温寿命: 105°C,持续315小时
    - 焊锡性: 需符合FCT BUS-19-002和MIL-STD-202标准

    产品特点和优势


    独特功能:
    - 双镀层设计: 增强连接器的耐腐蚀性和长期可靠性。
    - 多排配置: 支持垂直单行、双行及三行,以及直角单行和双行的多种配置。
    - 绿色环保: 符合RoHS标准,无铅设计,符合欧盟的限制有害物质指令。
    市场竞争力:
    - 高度可靠: 满足军事标准MIL-STD,适合恶劣环境下的使用。
    - 广泛兼容: 适用于各种终端和插座,具有广泛的兼容性。

    应用案例和使用建议


    应用案例:
    - 在数据通信设备中,用于板到板的连接。
    - 在工业控制系统中,作为控制信号传输的接口。
    使用建议:
    - 安装时注意连接器的插拔方向,避免过载操作。
    - 定期检查连接器的焊点,确保良好的接触性能。

    兼容性和支持


    兼容性:
    - 与FCI的Mini PV终端或任何其他0.025英寸针兼容的插座兼容。
    - 可用于0.100英寸中心线的连接。
    厂商支持:
    - FCI提供详尽的技术文档和支持服务。
    - 用户可以联系Mouser Electronics获取更多详细信息。

    常见问题与解决方案


    常见问题:
    1. 接触不良: 确保焊点清洁且牢固,重新焊接。
    2. 绝缘损坏: 检查是否有物理损伤,如挤压或弯曲。
    解决方案:
    - 检查和维修: 根据手册中的指导步骤进行检查和必要的维修。
    - 重新认证测试: 如出现故障,需进行重新认证测试。

    总结和推荐


    综合评估:
    - Duplex Plated Bergstik® II Headers 是一款高度可靠的连接器,特别适用于需要高稳定性和长寿命的应用场合。
    - 其独特的双镀层设计和绿色无铅制造工艺使其在市场上具有较强的竞争力。
    推荐:
    - 强烈推荐给对产品可靠性和耐用性要求高的应用场合,特别是在恶劣环境下工作的电信和工业控制系统。

77317-803-46LF参数

参数
触头镀层厚度 - 配接 380nm
颜色 黑色
间距-配接 2.54mm
针脚数 46pin
类型 Breakaway,Header,Push-Pull
防护等级 -
排数 2
额定电流 3A
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77317-803-46LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-803-46LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-803-46LF 77317-803-46LF数据手册

77317-803-46LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
