NPA-500B-10WG

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors Pressure Sensor, 差分压力传感器, 最大过载60psi
供应商型号: 2579537
供应商: 海外现货
标准整包数: 1

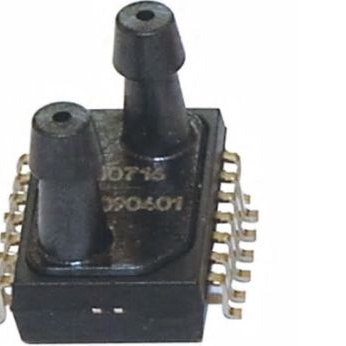

AMPHENOL 压力传感器 NPA-500B-10WG

NPA-500B-10WG概述


    产品简介


    NPA系列表面贴装压力传感器是专为需要校准性能的应用场合提供的一种成本效益高的解决方案。这款压力传感器采用小型化设计,可以实现差分、测量、绝对和低压力等多种模式的压力检测。其适用范围广泛,可用于工业自动化、医疗设备、汽车制造等多个领域。传感器封装在SOIC14针表面贴装中,具有易于电路板安装的特点,并且通过卷带包装来简化制造处理过程。

    技术参数


    环境参数
    - 操作温度范围:-40°C 至 +125°C
    - 补偿温度范围:0°C 至 +60°C
    - 存储温度范围:-40°C 至 +125°C
    机械参数
    - 重量:约1克
    媒体兼容性
    - 正向差分和表压端口:适用于暴露材料(热固塑料、硅、环氧树脂、RTV、耐热玻璃和硅)
    - 负向差分端口:仅限干燥气体
    常见参数
    - 准确度(总误差带):±1.5% FSO
    - 额定证明压力:最高至60psi
    压力范围
    - 10英寸水柱至30PSI
    供电电压
    - NPA-100:1.5mA,无补偿,mV输出
    - NPA-300:3.3V,3.135V至3.465V,低功耗放大模拟输出
    - NPA-500:5.0V,4.75V至5.25V,放大模拟输出
    - NPA-600:5.0V,4.75V至5.25V,数字串行输出
    - NPA-700:5.0V,4.75V至5.25V,数字C输出
    - NPA-730:3.3V,3.135V至3.465V,数字I2C输出

    产品特点和优势


    NPA系列传感器的主要优势在于其高精度、宽泛的操作温度范围以及灵活的输出选项。以下是其关键特点:
    - 多功能输出选择:支持放大模拟、数字串行、数字I2C及未校准mV输出。
    - 温度感应能力:数字模式下具备内置温度传感器,能够提供精确的温度补偿。
    - 耐用性强:具有高达60psi的额定证明压力。
    - 小尺寸与轻量:小型化设计和不到1克的重量使其非常适合空间有限的应用场合。
    - 高分辨率:提供14位ADC分辨率,保证测量结果的高度准确。

    应用案例和使用建议


    NPA系列传感器可广泛应用于需要精确压力测量的场合。例如,在工业自动化中用于监控流体系统的压力变化;在医疗设备中用于监测血压等生命体征;在汽车制造中用于监测刹车系统或轮胎压力。根据实际应用场景的不同,可以通过调整传感器的配置以适应特定需求。此外,建议在使用前仔细检查传感器的接线和供电设置,确保符合制造商的要求,以避免不必要的损坏。

    兼容性和支持


    NPA系列传感器支持多种接口方式,包括放大模拟、数字串行、数字I2C及未校准mV输出,这些接口的多样化选择使得传感器可以轻松集成到各种不同的系统中。Amphenol Advanced Sensors公司为其产品提供了12个月的质保服务,用户在购买后12个月内如遇到任何由于材料或工艺缺陷造成的问题,均可获得免费维修或更换。此外,公司保留随时修改产品规格的权利,但未明确表示会提前通知客户。

    常见问题与解决方案


    1. Q: 传感器在极端温度下的表现如何?
    - A: 传感器的操作温度范围为-40°C至+125°C,在此范围内能够保持较高的准确性和稳定性。不过在极低温或高温条件下可能需要额外的温度补偿措施。
    2. Q: 如何校准传感器?
    - A: 校准通常在出厂时完成,但在使用过程中若发现测量结果偏差较大,可以联系制造商进行重新校准。具体步骤请参照手册中的说明。
    3. Q: 传感器的最大证明压力是多少?
    - A: 传感器的最大证明压力可达60psi,这使得它能够在高压环境下稳定运行。

    总结和推荐


    综上所述,NPA系列压力传感器凭借其高精度、多功能输出选择和广泛的温度范围,成为一款非常优秀的压力检测工具。特别适合需要精确压力测量的应用场合。如果你正在寻找一款既经济又可靠的传感器,NPA系列无疑是一个值得考虑的选择。强烈推荐给对传感器性能和可靠性要求较高的工程师和技术人员。

NPA-500B-10WG参数

参数
最小工作供电电压 4.75V
精度 ±1.5%
输出类型 -
压力类型 排气式 计量
最大工作压力 241.32KPa
工作压力范围 2.49KPa
最大工作供电电压 5.25V
长*宽*高 11.36mm*7.57mm*3.05mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-500B-10WG厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-500B-10WG数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-500B-10WG NPA-500B-10WG数据手册

NPA-500B-10WG封装设计

查看详情并下载
Symbol
Footprint
3D Model
