NPA-500B-015A

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors Pressure Sensor, 差分压力传感器, 最大过载60psi
供应商型号: 2579525
供应商: 海外现货
标准整包数: 1

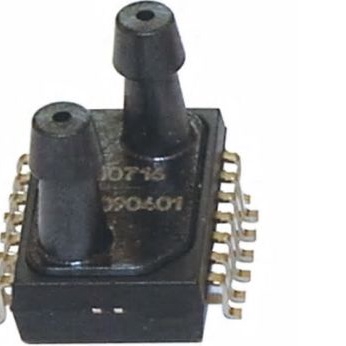

AMPHENOL 压力传感器 NPA-500B-015A

NPA-500B-015A概述

    # Amphenol NPA 系列表面贴装压力传感器技术手册

    产品简介


    产品类型
    Amphenol NPA 系列是表面贴装式压力传感器,适用于各种压力测量需求,包括差分、表压、绝对压力和低压力测量。
    主要功能
    - 可通过不同的输出方式提供精确的压力测量结果,如放大模拟信号、数字串行信号(14位分辨率)、数字 I2C 信号或未经校准的毫伏信号。
    - 集成温度传感器,在数字模式下可以提供额外的数据支持。
    - 广泛的工作温度范围:-40°C 至 125°C。
    应用领域
    广泛应用于需要高精度压力测量的场合,例如工业自动化、汽车工业、航空航天等领域。

    技术参数


    环境参数
    - 操作温度范围:-40°C 到 +125°C(-40°F 到 +257°F)
    - 存储温度范围:-40°C 到 +125°C(-40°F 到 +257°F)
    机械参数
    - 重量:约 1 克
    媒体兼容性
    - 正压差和表压接口:与暴露材料兼容
    - 负压差接口:仅限干燥气体
    电气参数
    - 准确度(总误差带):< ±1.5% FSO
    - 最大封装压力:60 psi
    - 证明压力(10”H2O 至 1 psi):1 psi
    - 证明压力(5 psi 至 30 psi):30 psi
    - 压力范围:10” H2O 至 30 psi
    - 激励电压:不同型号有不同的激励电压范围,例如 NPA-300 在 3.135 V 至 3.465 V 之间

    产品特点和优势


    独特功能
    - 支持多种输出方式,满足不同应用场景的需求。
    - 高精度和宽温度范围使得该传感器在恶劣环境下依然能够稳定工作。
    - 内置温度传感器提供温度补偿功能,提高测量精度。
    市场竞争力
    - 成本效益高,适用于需要高精度测量的应用。
    - 小巧轻便,便于安装和集成到现有系统中。
    - 提供多种型号选择,适应不同的压力范围和电气特性要求。

    应用案例和使用建议


    应用案例
    - 在汽车工业中用于监测发动机油压和冷却液压力。
    - 在工业自动化中用于监测液压系统的压力变化。
    使用建议
    - 为确保最佳性能,建议在特定的激励电压范围内使用。
    - 根据具体应用需求选择合适的型号,以获得最佳的测量精度和可靠性。

    兼容性和支持


    兼容性
    - 该传感器支持多种输出方式(放大模拟、数字串行、数字 I2C、未经校准的毫伏),兼容大多数标准通信协议。
    - 传感器设计小巧,便于集成到现有的电路板上。
    支持和服务
    - Amphenol Advanced Sensors 提供12个月的产品保修期,涵盖材料和工艺缺陷。
    - 提供定制服务,可根据客户的具体需求调整压力范围。

    常见问题与解决方案


    常见问题
    - Q: 如何选择正确的型号?
    - A: 根据所需的压力范围和电气特性选择合适的型号。
    - Q: 如何进行温度补偿?
    - A: 使用内置温度传感器进行温度补偿,确保在不同温度下的测量精度。
    解决方案
    - 确保按照推荐的操作温度范围使用传感器,避免超出范围导致的精度下降。
    - 在需要时,可以通过手动设置来实现温度补偿。

    总结和推荐


    综合评估
    Amphenol NPA 系列表面贴装压力传感器以其高精度、宽温度范围和多种输出方式成为市场上的一款优秀产品。其独特的设计和广泛的适用性使其在各种工业应用中表现出色。
    推荐
    基于上述特性,我们强烈推荐使用 Amphenol NPA 系列压力传感器。无论是工业自动化还是汽车工业,它都能提供可靠、精准的压力测量。

NPA-500B-015A参数

参数
最小工作供电电压 4.75V
精度 ±1.5%
输出类型 -
压力类型 绝对
最大工作压力 413.69KPa
工作压力范围 103.42KPa
最大工作供电电压 5.25V
长*宽*高 11.36mm*7.57mm*3.05mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
零件状态 在售
包装方式 卷带包装

NPA-500B-015A厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-500B-015A数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-500B-015A NPA-500B-015A数据手册

NPA-500B-015A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 449.0238
10+ ¥ 449.0238
25+ ¥ 449.0238
50+ ¥ 384.5801
75+ ¥ 376.8686
库存: 88
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 449.02
