NPA-100B-10WD

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 差分 2.49KPa 10V 241.32KPa ±1.5% SOIC-14 贴片安装,顶部安装,黏合安装 11.36mm*7.52mm*9.25mm
供应商型号: 527-NPA-100-B-010WD
供应商: Mouser
标准整包数: 1

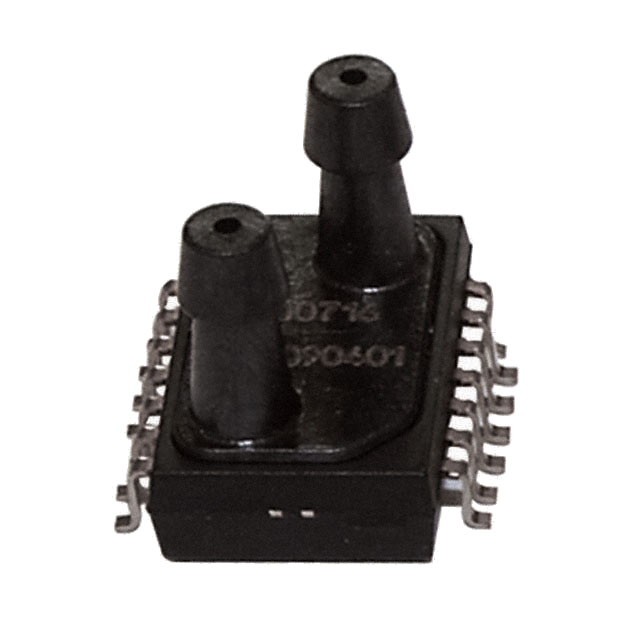

AMPHENOL 压力传感器 NPA-100B-10WD

NPA-100B-10WD概述

    # NPA系列表面贴装压力传感器

    产品简介


    NPA系列表面贴装压力传感器是由Amphenol Advanced Sensors公司开发的一款适用于多种应用场合的压力传感器。这些传感器提供从差压、规压到绝压等多种类型的压力测量方式,并覆盖了10英寸水柱(inH2O)到30磅每平方英寸(PSI)的全量程。NPA系列适用于需要高精度校准性能的应用场合,如医疗设备、工业自动化、消费电子等。

    技术参数


    环境条件
    - 操作温度范围:-40°C至+125°C(-40°F至+257°F)
    - 存储温度范围:-40°C至+125°C(-40°F至+257°F)
    机械特性
    - 重量:约1克
    介质兼容性
    - 正压差和表压端口兼容暴露材料(热固塑料、硅胶、环氧树脂、RTV、硼硅酸盐玻璃和硅橡胶)
    - 负压差端口仅适用于干气体
    性能参数
    - 总误差带(TEB):<±1.5%FSO
    - 最大测试压力:最高可达60psi
    - 电源电压:
    - NPA-100:1.5mA,未补偿,mV输出
    - NPA-300:3.3V(3.135V至3.465V),低功耗放大模拟输出
    - NPA-500:5.0V(4.75V至5.25V),放大模拟输出
    - NPA-600:5.0V(4.75V至5.25V),数字串行输出
    - NPA-700:5.0V(4.75V至5.25V),数字输出
    - NPA-730:3.3V(3.135V至3.465V),数字I2C输出
    模拟输出性能参数
    - 5伏激励下的偏移电压:0.44V至0.56V
    - 3.3伏激励下的偏移电压:0.46V至0.54V
    数字输出性能参数
    - 分辨率:14位ADC
    - 采样率:1kHz
    - I2C从机地址:0x28
    - I2C比特率:100kbit/s至400kbit/s

    产品特点和优势


    NPA系列压力传感器具有以下显著特点:
    - 微型封装:采用SOIC-14封装,体积小巧,便于PCB板上安装。
    - 多种输出模式:包括放大模拟输出、数字串行输出和数字I2C输出,适应不同的应用需求。
    - 宽温度范围:能够在极端环境中可靠工作,适用于广泛的工业应用。
    - 高精度:总误差带小于±1.5%FSO,保证了高精度的测量结果。

    应用案例和使用建议


    应用案例
    NPA系列压力传感器广泛应用于医疗设备、工业自动化、消费电子产品等领域。例如,在呼吸机系统中作为监测肺部气压的关键部件;在工业过程控制中用于压力监测与反馈控制。
    使用建议
    为了充分发挥NPA系列压力传感器的优势,建议如下:
    - 在高湿度环境下使用时,确保正确密封,以防止湿气影响测量准确性。
    - 在使用前仔细阅读技术手册,并根据具体应用场景选择合适的型号。
    - 定期进行校准和维护,以保持传感器的稳定性和准确性。

    兼容性和支持


    NPA系列压力传感器兼容多种接口标准,如I2C和数字串行输出,可以方便地与其他电子元器件和设备集成。制造商Amphenol Advanced Sensors提供了详尽的技术支持和售后服务,确保用户能够顺利使用该产品并获得最佳性能。

    常见问题与解决方案


    问题1:如何正确选择传感器型号?
    - 解答:根据具体应用所需的测量范围、电源电压和输出模式来选择。参考手册中的型号代码,明确所需的功能特性。
    问题2:如何校准传感器?
    - 解答:大多数型号都支持软件校准。参考手册中的相关章节,按照步骤进行校准。
    问题3:传感器的最大工作温度是多少?
    - 解答:传感器的操作温度范围为-40°C至+125°C。在超出此范围的环境中使用可能会影响传感器的准确度和寿命。

    总结和推荐


    NPA系列压力传感器凭借其高性能、多样化的输出选项和高可靠性,成为众多应用场景的理想选择。其宽泛的工作温度范围和精确的测量能力使其在工业和医疗领域得到了广泛应用。我们强烈推荐此款传感器用于需要高精度压力测量的应用场合。

NPA-100B-10WD参数

参数
精度 ±1.5%
输出类型 -
压力类型 差分
最大工作压力 241.32KPa
工作压力范围 2.49KPa
最大工作供电电压 10V
最小工作供电电压 -
长*宽*高 11.36mm*7.52mm*9.25mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-100B-10WD厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-100B-10WD数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-100B-10WD NPA-100B-10WD数据手册

NPA-100B-10WD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.565 ¥ 224.4743
5+ $ 22.8096 ¥ 192.7411
10+ $ 21.6756 ¥ 183.1588
25+ $ 20.196 ¥ 170.6562
50+ $ 19.4616 ¥ 164.4505
100+ $ 18.921 ¥ 159.8825
200+ $ 17.9445 ¥ 151.631
500+ $ 16.7685 ¥ 141.6938
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 224.47
