USBF TV21G

厂牌: AMPHENOL

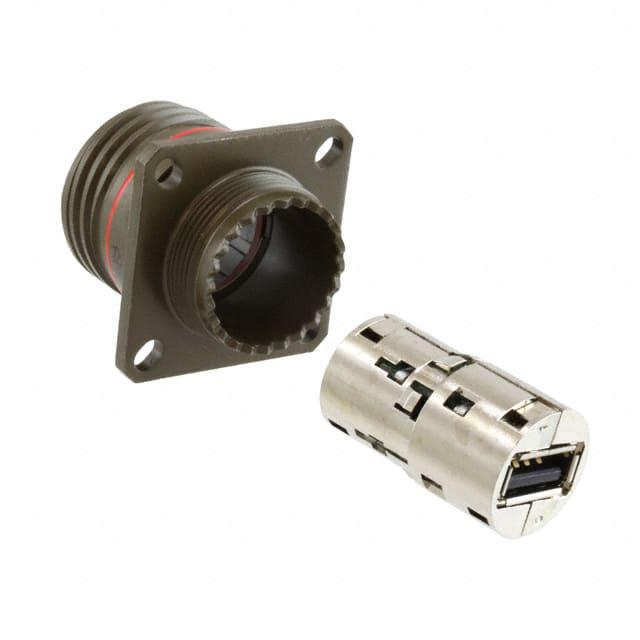

产品描述: Amphenol Socapex USB2.0A母座 USB连接器, USBFTV系列, 面板安装, 1端口, USB-A 母头端接
供应商型号:
供应商:
标准整包数: 0
AMPHENOL USB/DVI/HDMI 连接器 - 适配器 USBF TV21G

USBF TV21G概述

    Amphenol USBF TV 系列技术手册解析

    产品简介


    Amphenol USBF TV 系列是一种符合 USB 2.0 规范的数据传输连接器,适用于严苛环境下的各种应用。这些连接器具有高数据传输速率(最高可达 480 Mb/s),并具备出色的环境防护能力,确保在极端条件下也能稳定运行。它们广泛应用于嵌入式计算机、数据采集与传输系统、铁路、战场通信系统及海军系统等领域。

    技术参数


    以下是 Amphenol USBF TV 系列的主要技术规格和性能参数:
    - 数据传输速率: 高速 USB,最高可达 480 Mb/s
    - 环境防护:
    - 防水等级:IP68(临时浸没)
    - 盐雾测试:镍涂层 48 小时,橄榄绿镉涂层 500 小时,海青铜外壳 1000 小时
    - 防火等级:UL94 V0 和 NF F 16 101 & 16 102
    - 振动测试:频率 10–500 Hz,加速度 10 g,三轴无间断时间 > 1 微秒
    - 冲击测试:IK06,重量 250 克,从 40 厘米高度落下
    - 湿度测试:温度 43°C,湿度 98%,持续 21 天
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    Amphenol USBF TV 系列的主要特点包括:
    - 密封性:符合 IP68 标准,能有效防止灰尘和水分侵入。
    - 抗振动和抗冲击:能在高振动环境中稳定工作。
    - 易于安装:无需工具即可完成现场接线操作。
    - 电磁干扰保护:提升设备的电磁干扰防护能力。
    - 多样的连接方式:提供多种插头和插座类型,适用于不同的应用场景。
    - 稳固连接:插头在插座内的保持力达 100 牛顿。

    应用案例和使用建议


    Amphenol USBF TV 系列被广泛应用于严苛环境下的数据传输系统。例如,在铁路系统中,这类连接器可以确保信号传输的可靠性;在战场通信系统中,它能够提供稳定的通信链路。
    使用建议:
    1. 确保插头和插座正确连接,避免接触不良。
    2. 在严苛环境下使用时,定期检查插头和插座的防水防尘情况。
    3. 对于需要全密封的应用,可安装白色标签和黑色 O 形圈以增强密封效果。

    兼容性和支持


    Amphenol USBF TV 系列兼容大多数标准 USB 2.0 电缆套装。厂商提供了详细的安装指南和技术支持,用户可通过厂商网站获取更多信息。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - 问题: 插头无法正确连接。
    - 解决方法: 确认插头和插座的编码和极化方向一致。
    - 问题: 插头防水性能下降。
    - 解决方法: 更换磨损的 O 形圈,并确保所有密封部件正确安装。

    总结和推荐


    综上所述,Amphenol USBF TV 系列连接器在数据传输速率、环境防护和抗震性方面表现出色,特别适合于严苛环境下的应用。对于需要高可靠性和稳定性的场合,强烈推荐使用 Amphenol USBF TV 系列连接器。其多功能性和耐用性使其成为市场上的佼佼者。

USBF TV21G参数

参数
长*宽*高 31.41mm(长度)*30.96mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

USBF TV21G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USBF TV21G数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 - 适配器 AMPHENOL USBF TV21G USBF TV21G数据手册

USBF TV21G封装设计

查看详情并下载
Symbol
Footprint
3D Model
