95278-401-32LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 32pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-401-32LF
供应商: 期货订购
标准整包数: 200

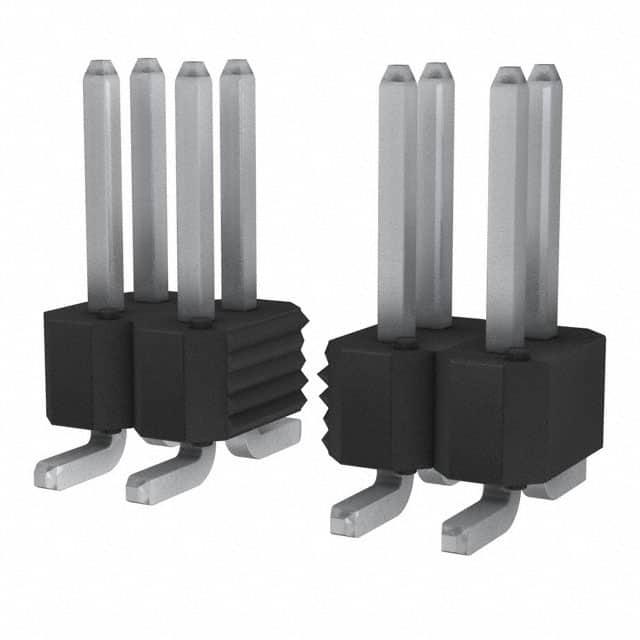

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401-32LF

95278-401-32LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一款高性能连接器,适用于多种应用,包括板对板、板对电缆、板对离散线和板对柔性互连。该连接器支持垂直和直角安装方式,可在一排到三排的配置中使用。此产品无铅且符合欧盟关于限制有害物质(RoHS)的指令(2002/95/EC)。

    技术参数


    - 绝缘电阻:不小于5,000兆欧(测试电压为500 V DC,电化时间为两分钟)
    - 耐压强度:在1500伏特(直流或交流,60 Hz)下,不应出现电弧、绝缘击穿或漏电流超过1毫安
    - 额定电流:3安培
    - 操作温度范围:-65°C 到 +130°C
    - 引脚保持力:轴向载荷至少2.0磅,加载速率为0.2英寸/分钟
    - 热冲击:在-55°C 到 +105°C 之间进行25个循环的测试(尼龙),或在-65°C 到 +130°C 之间进行25个循环的测试(PCT, PPS&LCP)
    - 湿度测试:在+40°C 和95%相对湿度条件下进行96小时的稳态湿度测试
    - 高温寿命测试:在105°C(尼龙)或130°C(PCT, PPS&LCP)下进行315小时的高温寿命测试
    - 回流焊测试:峰值温度为245±5°C(对于含铅材料)或260°C±5°C(对于无铅材料)

    产品特点和优势


    Duplex Plated Bergstik® II Headers 具备以下显著特点和优势:
    - 高可靠性:通过多项严格测试,确保产品在恶劣环境下的稳定运行。
    - 广泛适用性:支持多种安装方式,适用于多种不同应用场合。
    - 无铅设计:符合RoHS标准,环保且易于回收。
    - 高耐温性:能在极宽的温度范围内可靠工作,适应各种环境需求。

    应用案例和使用建议


    应用案例
    - 板对板连接:用于需要在电路板之间传输信号的应用中。
    - 板对电缆连接:适合需要将电路板连接到电缆的情况。
    - 板对柔性互连:适合需要高度灵活连接的场合。
    使用建议
    - 环境温度:确保操作环境在-65°C 到 +130°C 之间,避免超出此范围影响性能。
    - 负载管理:由于其额定电流为3安培,应注意不要超过最大载流量以防止过热。
    - 安装位置:根据具体应用场景选择合适的安装方式(垂直或直角)。

    兼容性和支持


    - 兼容性:当与FCI的Mini PV终端或其他0.025"针兼容插座配合使用时,可实现板对板、板对电缆等连接能力。
    - 支持服务:如需更多技术支持,可联系授权分销商或访问FCI官网获取更多信息。

    常见问题与解决方案


    1. 如何判断产品是否已损坏?
    - 答:检查产品的外观是否有明显物理损伤或绝缘电阻是否低于5,000兆欧。如发现问题,请及时更换。
    2. 如何进行焊接处理?
    - 答:参照相关焊接标准和工艺流程,如需更多详细信息请咨询技术团队。
    3. 如何应对高低温环境变化?
    - 答:进行必要的热冲击和温度寿命测试,以确保产品在极端环境下仍能正常工作。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 连接器是一款性能优越、可靠性高、用途广泛的电子元器件。它通过了多项严格的电气和机械测试,能够在广泛的温度范围内工作,特别适合在苛刻环境下使用。鉴于其出色的性能表现和多种应用可能性,我们强烈推荐此款产品。
    以上是对Duplex Plated Bergstik® II Headers 连接器的技术手册内容整理而成的高质量文章,希望对您有所帮助。

95278-401-32LF参数

参数
针脚数 32pin
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 2μm
防护等级 -
排数 2
类型 Breakaway,Header,Push-Pull
颜色 黑色
额定电流 3A
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95278-401-32LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401-32LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401-32LF 95278-401-32LF数据手册

95278-401-32LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 4.29
600+ ¥ 4.29
库存: 4000
起订量: 400 增量: 200
交货地:
最小起订量为:400
合计: ¥ 1716
