77311-402-06LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Header,Push-Pull 1 6pin 推挽式 Male Pin 黑色 通孔安装 15.24mm(长度)
供应商型号: N-77311-402-06LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 77311-402-06LF

77311-402-06LF概述


    产品简介

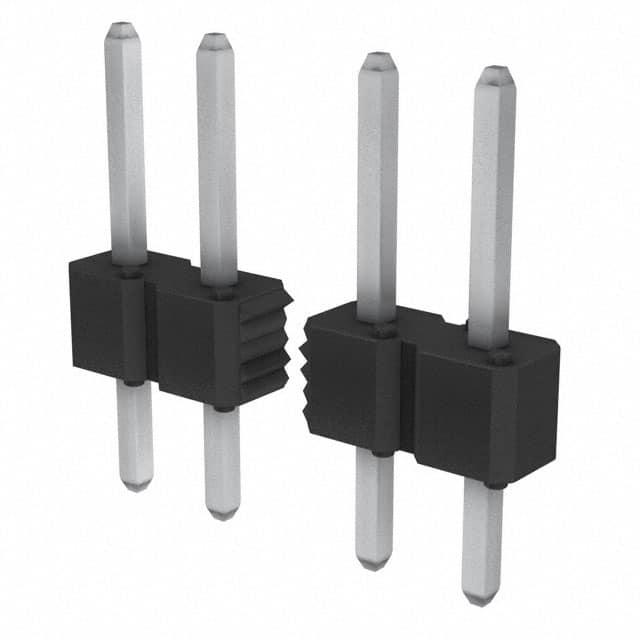

    Duplex Plated Bergstik® II Headers
    类型: 插座连接器
    主要功能: 用于板到板、板到电缆、板到离散线及板到柔性连接的垂直和直角配置
    应用领域: 广泛应用于通信、汽车电子、工业自动化等领域,适用于需要高可靠性和稳定性连接的场合

    技术参数


    - 材质: 镍镀层(≥50u"),金镀层(≥50u"),磷青铜(ASTM B-159)
    - 绝缘材料: 高温树脂,UL-94-V0阻燃等级
    - 焊接尾部: 最小100u"锡铅合金(60/40)或100-150µ”纯锡(无铅)
    - 接触区域: 金镀层(≥50u"镍层)
    - 电流容量: 3安培
    - 操作温度范围: -65°C 至 +130°C
    - 热冲击测试: -55°C 至 +105°C (尼龙), -65°C 至 +130°C (其他)
    - 稳态湿度测试: 40°C, 95%相对湿度, 96小时
    - 高温寿命测试: 105°C (尼龙), 130°C (其他),315小时
    - 热熔再流: 峰值温度245°C±5°C (含铅),260°C±5°C (无铅)

    产品特点和优势


    1. 高可靠性: 双镀层设计增强了连接的耐久性和稳定性。
    2. 广泛的应用: 支持多种接口配置,适用于不同应用场景。
    3. 环保: 符合RoHS标准,无铅设计更环保。
    4. 高温适应: 能够在极端温度下保持良好的电气性能。
    5. 高电流承载能力: 满足大电流需求,确保系统稳定运行。

    应用案例和使用建议


    应用案例:
    - 通信设备中的板到板连接
    - 工业控制系统中的板到线连接
    - 汽车电子模块之间的互连
    使用建议:
    - 在选择连接器时,要根据实际应用环境选择合适的工作温度范围。
    - 确保正确的焊接工艺,以避免焊点损坏。
    - 定期检查连接器的物理和电气性能,以保证长期稳定工作。

    兼容性和支持


    该产品与FCI的Mini PV接头或其他0.025英寸引脚兼容的插座匹配良好。制造商提供了全面的质量保障措施,并通过严格的测试程序确保产品质量。客户可以通过官方渠道获取技术支持和售后服务。

    常见问题与解决方案


    - 问题: 连接器在高温环境下易损坏?
    解决方案: 确保选择适用于实际工作温度范围的连接器,并在安装时采取适当的散热措施。

    - 问题: 连接器焊接时出现虚焊现象?
    解决方案: 使用正确的焊接工艺和工具,确保焊点充分熔化并与引脚牢固结合。

    总结和推荐



    总结

    :
    Duplex Plated Bergstik® II Headers是一款具有高可靠性、广泛适用性和良好环境适应性的连接器产品。它的双镀层设计和宽广的操作温度范围使其在复杂的工作环境中表现优异。
    推荐:
    鉴于其卓越的性能和可靠性,我们强烈推荐在各种高要求应用中采用该产品,特别是在需要高性能、长寿命和多用途连接的场合。

77311-402-06LF参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 6pin
类型 Header,Push-Pull
长*宽*高 15.24mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

77311-402-06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-402-06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 77311-402-06LF 77311-402-06LF数据手册

77311-402-06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
764+ $ 0.1389 ¥ 1.1803
3125+ $ 0.1349 ¥ 1.1469
6250+ $ 0.1122 ¥ 0.9537
12500+ $ 0.0836 ¥ 0.7109
库存: 1535
起订量: 764 增量: 1
交货地:
最小起订量为:764
合计: ¥ 901.74
