RS73F2ATTD1003B

产品分类: 贴片电阻
厂牌: KOA
产品描述: 100KΩ ±0.1% 250mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 3947030
供应商: 海外现货
标准整包数: 10

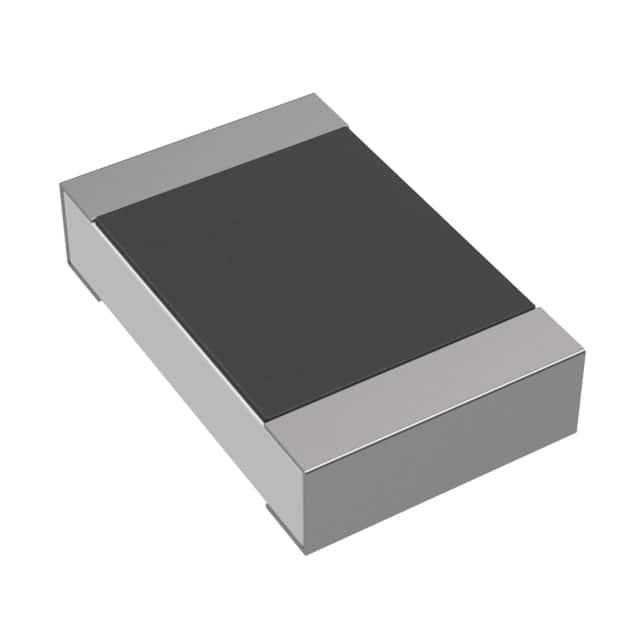

KOA 贴片电阻 RS73F2ATTD1003B

RS73F2ATTD1003B概述

    # 高可靠性厚膜贴片电阻——RS73系列产品技术手册

    产品简介


    本技术手册介绍了RS73高可靠性厚膜贴片电阻,属于金属釉厚膜表面安装电阻器系列。其主要功能为提供精确稳定的电阻值,适用于汽车电子、工业设备及工业测量等领域。通过卓越的设计,RS73系列不仅在精度和可靠性上表现优异,而且在高温环境下仍能保持稳定的性能。

    技术参数


    | 尺寸(mm) | 长L | 宽W | 高c | 厚度d | 重量(g) | 功率(W) | 工作温度范围(℃) | 最大工作电压(V) | 阻值范围(Ω) | TCR(×10⁻⁶/K) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 0402 | 1.0+0.1/-0.05 | 0.5±0.05 | 0.2±0.1 | 0.25+0.05/-0.1 | 0.35±0.05 | 0.125 | -55~155 | 75 | 300~100K | ±25 |
    | 0603 | 1.6±0.2 | 0.8±0.1 | 0.2±0.1 | 0.3±0.1 | 0.45±0.1 | 0.2 | -55~155 | 100 | 10~1M | ±25 |
    | 0805 | 2.0±0.2 | 1.25±0.1 | 0.25±0.15 | 0.3+0.2/-0.1 | 0.5±0.1 | 0.25 | -55~155 | 150 | 10~3M | ±25 |
    | 1206 | 3.2±0.2 | 1.6±0.2 | 0.35±0.15 | 0.4+0.2/-0.1 | 0.6±0.1 | 0.33 | -55~155 | 200 | 10~1M | ±25 |

    产品特点和优势


    1. 高精度:提供精度范围从±0.1%到±1.0%,TCR(温度系数)仅为±25×10⁻⁶/K。
    2. 高可靠性:具有出色的长期稳定性,寿命测试中阻值变化控制在±0.2%~±0.5%范围内。
    3. 适用性强:适用于焊接及回流焊,适合各种环境下的应用。
    4. 环保材料:符合欧盟RoHS要求,采用无铅端子,保障环保。
    5. 广泛认证:通过AEC-Q200认证,适用于汽车行业等高标准需求的应用。

    应用案例和使用建议


    RS73系列适用于汽车电子、工业设备及工业测量等领域,其典型应用包括发动机控制系统、安全气囊传感器、电机驱动电路等。使用时建议:
    - 确保设计阶段考虑到环境温度的变化和热应力的影响,特别是当负载频繁开关时。
    - 在极端温度条件下使用时,根据温度上升曲线合理选择额定功率,确保可靠运行。

    兼容性和支持


    - 兼容性:本产品可与其他标准表面贴装工艺设备兼容。
    - 支持与维护:制造商提供全面的技术支持和售后维护服务,确保产品在整个生命周期内的正常运行。

    常见问题与解决方案


    1. 问题: 在高温环境下出现不稳定。
    - 解决方法: 选择更大尺寸的型号,以降低热效应影响。
    2. 问题: 使用过程中发现焊接不良。
    - 解决方法: 检查焊接条件是否正确,如焊接温度、时间等。
    3. 问题: 温度上升超过预期。
    - 解决方法: 调整工作条件,如降低工作电流或使用散热板辅助降温。

    总结和推荐


    RS73系列厚膜贴片电阻凭借其高精度、高可靠性和广泛的适用范围,在众多应用场景中表现出色。特别是在汽车电子、工业设备等对稳定性要求极高的领域中,其优势尤为明显。综上所述,我们强烈推荐使用RS73系列产品。

RS73F2ATTD1003B参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RS73F2ATTD1003B厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RS73F2ATTD1003B数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RS73F2ATTD1003B RS73F2ATTD1003B数据手册

RS73F2ATTD1003B封装设计

查看详情并下载
Symbol
Footprint
3D Model
