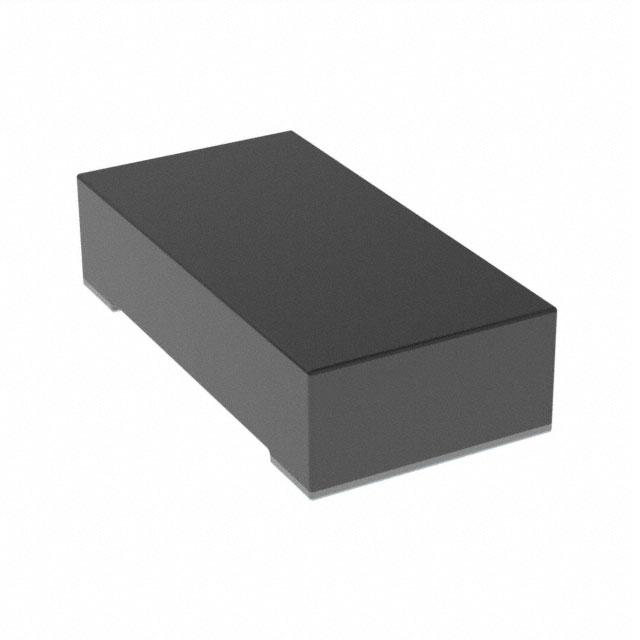

TLR2BDTD20L0F75

产品分类: 贴片电阻
厂牌: KOA
产品描述: 20mΩ ±1% 500mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*800μm
供应商型号: 2019-TLR2BDTD20L0F75TR-ND
供应商: Digi-Key
标准整包数: 5000
KOA 贴片电阻 TLR2BDTD20L0F75

TLR2BDTD20L0F75概述

    # TLR-2B, 2H, 3AW 金属板电流检测电阻技术手册

    产品简介


    TLR-2B, 2H, 3AW 金属板电流检测电阻是一种用于精确测量电路中电流的电子元器件。该系列电阻具有极低的高度(仅0.6mm),适用于空间受限的小型设备。其主要功能是提供高精度、低电阻值的电流检测,适用于高频环境下的大电流测量。此外,它们支持表面贴装技术(SMT),适用于自动化生产流程。

    技术参数


    主要规格
    - 型号:TLR-2B, 2H, 3AW
    - 额定功率:0.5W (2B, 2BN), 1W (2H), 2W (3AW)
    - 阻值范围:0.5mΩ ~ 20mΩ
    - 容差:±1% (2B, 2H, 3AW),±1% 或 ±2% (特定型号)
    - 温度系数:±75 ppm/°C 至 ±150 ppm/°C
    - 尺寸:根据具体型号(请参见尺寸和构造表)
    工作环境
    - 工作温度范围:-65°C 至 +155°C (2B, 2H, 3AW)
    - 贮存温度范围:-65°C 至 +170°C (2B, 2H, 3AW)
    特性
    - 通过 AEC-Q200 测试
    - 符合欧盟 RoHS 要求
    - 适用于回流焊接(不适用于波峰焊)
    包装
    - 7" 8mm 轴卷式包装(3AW)
    - 7" 4mm 轴卷式包装(2H)
    - 7" 4mm 穿孔纸带包装(2B, 2BN)

    产品特点和优势


    1. 超低高度:仅0.6mm的厚度使其特别适合安装在空间受限的设备中。
    2. 卓越的高频特性:适用于高频率电流检测。
    3. 极低电阻值:提供从0.5mΩ到20mΩ的不同阻值,特别适合大电流环境下的精确检测。
    4. 环保设计:符合欧盟RoHS标准,无有害物质。
    5. 可靠性高:经过严格的耐热、耐湿和高温测试,确保长期稳定运行。
    6. 支持再流焊接:适应现代自动化生产线的需求。

    应用案例和使用建议


    应用案例
    - 电动车辆:电池管理系统中用于检测电池组的电流。
    - 电源转换器:用于监控电源输出的电流,确保安全运行。
    - 工业自动化设备:如伺服电机和变频器中,用于监测电流反馈控制。
    使用建议
    - 在选择具体型号时,考虑预期的工作电流和所需的精度。
    - 由于电阻会受温度影响,建议在安装时留有一定的温度裕量,特别是在高电流应用中。
    - 在实际应用前,建议先进行小规模测试,确保产品满足特定环境下的需求。

    兼容性和支持


    兼容性
    TLR-2B, 2H, 3AW 金属板电流检测电阻支持常见的回流焊接工艺,适用于大多数现代电子组装线。与大多数主流电路板材料和组件相兼容。
    厂商支持
    KOA Speer Electronics 提供详尽的技术支持,包括产品咨询、技术文档、样品请求和定制化服务。如有任何疑问,可通过官方网站或电话联系技术支持团队。

    常见问题与解决方案


    1. 问:该电阻是否适用于高温环境?
    - 答:适用于高达155°C的工作温度,但请注意查看具体型号的耐温范围。如需更高的耐温性能,可联系厂商获取更多信息。
    2. 问:如何正确处理回流焊接过程中的温度曲线?
    - 答:遵循厂商提供的温度曲线指导,确保焊接过程中不会因温度过高导致损坏。具体温度曲线参考手册附录。
    3. 问:如何校准电阻的精度?
    - 答:使用标准电阻器进行比对校准。在每次使用前,建议进行简短的自检以确保测量精度。

    总结和推荐


    TLR-2B, 2H, 3AW 金属板电流检测电阻以其超低的高度、卓越的高频特性和出色的稳定性,成为高精度电流检测的理想选择。其紧凑的设计、可靠的性能和广泛的适用性,使其在市场上具备较强的竞争力。对于需要在严苛环境中进行精确电流检测的应用,该系列产品无疑是一个值得推荐的选择。
    综上所述,TLR-2B, 2H, 3AW 金属板电流检测电阻凭借其独特的功能和市场竞争力,在多个应用领域中表现出色。如果您正在寻找一款能够胜任各种复杂条件的高精度电流检测器件,不妨考虑选用这款产品。

TLR2BDTD20L0F75参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*800μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
