首页  >  产品百科  >  PSG4NTEB1L00F

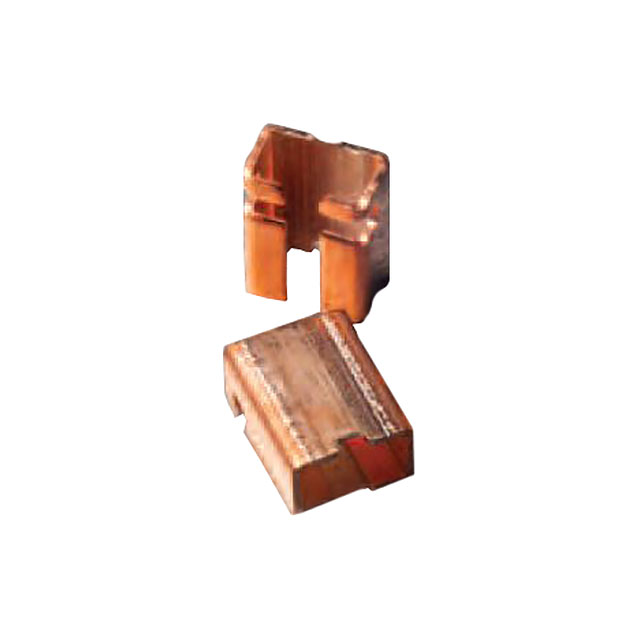

PSG4NTEB1L00F

产品分类: 其它固定电阻
厂牌: KOA
产品描述: ±1% ±50ppm/℃ 1mΩ 8W 2725 标准安装 6.9mm*6.6mm*3mm
供应商型号: 2019-PSG4NTEB1L00FTR-ND
供应商: Digi-Key
标准整包数: 1500
KOA 其它固定电阻 PSG4NTEB1L00F

PSG4NTEB1L00F概述


    产品简介


    PSG4/PSF4 电流感应功率分流器
    PSG4/PSF4 是一种高精度电流检测元件,采用四端结构设计,提供准确的电流测量能力。它特别适用于需要高精度和低电阻值的应用场合,如电源管理、电机驱动、新能源汽车等领域。这些设备要求在高电流环境中稳定工作,同时能够快速响应并提供精确的电流读数。

    技术参数


    | 参数 | PSG4 | PSF4 |
    |
    | 阻值范围 | 0.5mΩ - 1mΩ | 0.5mΩ - 1mΩ |
    | 电阻公差 | ±1% | ±1% |
    | 额定温度范围 | -65°C to +175°C | -65°C to +175°C |
    | 工作温度 | -20°C to +175°C | -20°C to +175°C |
    | 额定终端温度 | 75°C (PSG4) | 130°C (PSF4) |
    | 最大功率 (额定电流) | 10W (141A) (PSG4), 8W (89A) (PSG4) | 5W (100A) (PSF4), 3W (54A) (PSF4) |
    | 热阻 | Rth (0.5mΩ) = 9°C/W, Rth (1mΩ) = 12°C/W | Rth (0.5mΩ) = 8°C/W, Rth (1mΩ) = 14°C/W |
    | 温度系数 (TCR) | ±50 ppm/°C | ±50 ppm/°C |
    | 可焊热冲击测试 | 260°C ± 5°C, 15秒 | 260°C ± 5°C, 15秒 |

    产品特点和优势


    PSG4/PSF4 电流感应功率分流器具有以下特点和优势:
    - 四端结构设计:允许更精确的电流检测。
    - 优秀的TCR表现:实现±50 ppm/°C的TCR,确保温度变化下的稳定性。
    - 超低电阻值:适合大电流检测,尤其适用于功率管理领域。
    - 自动贴装适用性:可使用自动贴装机进行安装,简化制造流程。
    - 符合RoHS标准:绿色环保,符合欧盟环保要求。
    - AEC-Q200认证:满足严格的车规标准,适用于高端应用。

    应用案例和使用建议


    PSG4/PSF4 电流感应功率分流器在多种应用场景中得到广泛应用,包括但不限于:
    - 新能源汽车:监测电池充电状态和电能消耗,确保系统的可靠运行。
    - 工业自动化设备:实时监控电流,保障设备安全和高效运作。
    - 电源管理:提高电源转换效率,减少能耗。
    使用建议:
    - 在高电流环境中,要确保电路设计能够承受额定功率的负载,并按照额定温度进行散热。
    - 使用自动贴装设备时,注意温度和时间控制,确保焊接质量。
    - 定期检查和维护,特别是在高温和高湿度环境下使用时,以保证长期稳定性能。

    兼容性和支持


    PSG4/PSF4 电流感应功率分流器设计时充分考虑了与其他元件的兼容性。制造商提供了详细的规格书和技术支持,用户可以在需要时联系厂商获取帮助。此外,该产品已通过多项国际标准认证,包括AEC-Q200认证,保证了其在各种环境下的可靠性和耐用性。

    常见问题与解决方案


    - 问题:如何确认产品是否适用于特定应用?
    - 解决方案:仔细阅读产品规格书,确保阻值、功率、温度范围等参数符合应用需求。

    - 问题:在高温环境下使用时,如何确保分流器性能?
    - 解决方案:遵循额定温度限制,使用散热片或其他冷却措施,并定期检查以确保其正常工作。

    总结和推荐


    综上所述,PSG4/PSF4 电流感应功率分流器是一款高性能的电子元件,具备出色的电流检测能力和稳定的温度性能。它在多个领域的应用潜力巨大,特别适用于需要高精度和大电流感应的环境。我们强烈推荐在相关应用中使用此产品,以确保系统的可靠性和效率。
    对于需要高度可靠性和高性能的用户来说,选择PSG4/PSF4电流感应功率分流器是一个明智的选择。

PSG4NTEB1L00F参数

参数
电阻个数 -
引脚数量 -
电阻值 1mΩ
温度系数 ±50ppm/℃
精度 ±1%
额定功率 8W
长*宽*高 6.9mm*6.6mm*3mm
通用封装 2725
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PSG4NTEB1L00F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

PSG4NTEB1L00F数据手册

厂牌 PDF简要描述 下载
KOA 其它固定电阻 KOA PSG4NTEB1L00F PSG4NTEB1L00F数据手册

PSG4NTEB1L00F封装设计

查看详情并下载
Symbol
Footprint
3D Model
