HV733ATTE2204F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 2.2MΩ ±1% 1W ±100ppm/℃ 2512 贴片安装 6.3mm*3.1mm*700μm
供应商型号: UA-HV733ATTE2204F
供应商: 海外现货
标准整包数: 4000

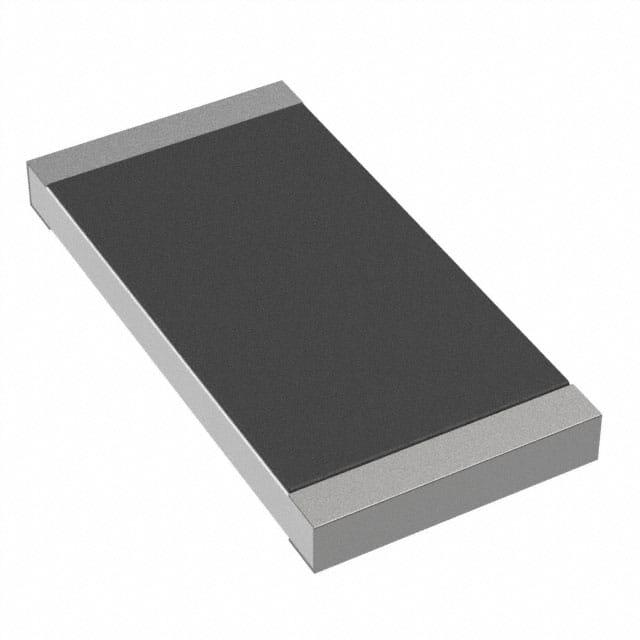

KOA 贴片电阻 HV733ATTE2204F

HV733ATTE2204F概述

    高压扁平贴片电阻 HV73 产品手册

    产品简介


    高压扁平贴片电阻(HV73)是一种高性能的电子元器件,主要用于高电压环境下,适用于多种电路设计。其基本类型包括1J、2A、2B、2H和3A,分别对应不同的额定功率(0.1W至1W)。HV73系列电阻广泛应用于工业自动化、通信设备、电源转换系统等领域。

    技术参数


    - 最大工作电压:1J、2A、2B、2H和3A分别为350V、400V、500V、800V和1000V(DC)
    - 标称阻值:覆盖范围广泛,从10kΩ到51MΩ
    - 额定功率:1J为0.1W,2A为0.125W,2B为0.25W,2H为0.5W,3A为1W
    - 阻值精度:J±5%,G±2%,F±1%,D±0.5%
    - 温度系数(TCR):±200 ppm/°C
    - 尺寸规格:0603、0805、1206、2010和2512等
    - 包装形式:纸带和塑封盘

    产品特点和优势


    1. 高压性能优越:HV73系列的最大工作电压高于RK73系列,适合更广泛的高压应用。
    2. 无铅终端:符合欧盟RoHS标准,适用于环保要求高的应用环境。
    3. 标记清晰:不同电流等级具有不同的标识方式,便于快速识别和安装。
    4. 良好的环境适应性:可在极端温度下保持稳定的性能。

    应用案例和使用建议


    - 工业自动化设备:HV73系列在自动化设备中用于电源管理,可承受高压冲击,保证系统的稳定运行。
    - 通信设备:可用于通信设备中的电源转换模块,确保信号传输的可靠性。
    - 使用建议:在高湿度环境下使用时,应采取额外的防护措施以防止湿气影响;在高负载环境下长时间工作时,建议定期检查并进行必要的维护。

    兼容性和支持


    HV73系列电阻与市场上常见的PCB板和其他电子元器件兼容性良好。制造商提供详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:在高温环境下电阻值变化大。
    - 解决方法:选择更高温度系数的产品,或在设计时考虑增加热补偿电路。
    2. 问题:湿气导致的性能下降。
    - 解决方法:使用防潮剂或在封装上加装防水层。

    总结和推荐


    HV73系列高压扁平贴片电阻在高压、高可靠性的应用场景中表现出色。其卓越的耐高压性能、环保材料的使用和良好的兼容性使其在市场上具有较强的竞争力。强烈推荐在高电压和高可靠性的应用中选用此系列产品。

HV733ATTE2204F参数

参数
电阻值 2.2MΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.1mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HV733ATTE2204F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV733ATTE2204F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV733ATTE2204F HV733ATTE2204F数据手册

HV733ATTE2204F封装设计

查看详情并下载
Symbol
Footprint
3D Model
