RK73B1JTTD824J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 820KΩ ±5% 100mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: RK73B1JTTD824J
供应商: 国内现货
标准整包数: 5000

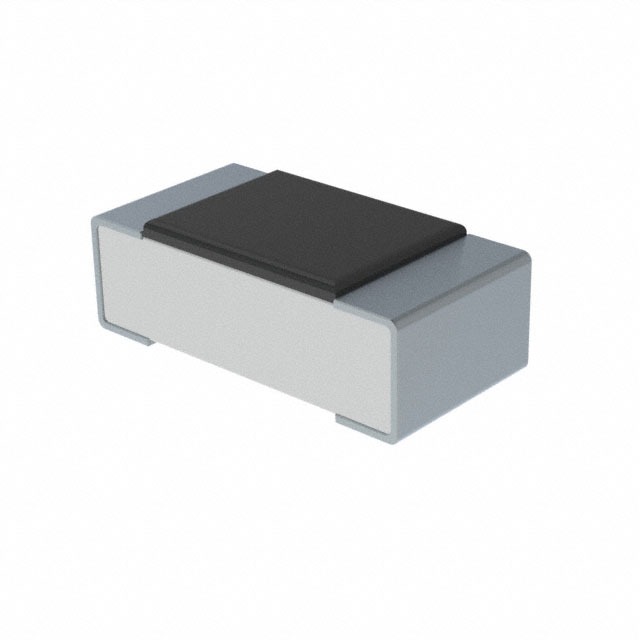

KOA 贴片电阻 RK73B1JTTD824J

RK73B1JTTD824J概述

    # RK73B系列通用厚膜芯片电阻技术手册

    产品简介


    RK73B系列通用厚膜芯片电阻是KOASPEER公司推出的一款适用于广泛应用场景的高性能电子元器件。这些电阻主要用于通用目的,拥有2%和5%的容差选项,适用于多种电路设计需求。其主要特点是尺寸多样(从01005到2512),适合各种空间受限的应用场合。此外,该系列电阻具有出色的耐热性和耐候性,确保了长期稳定可靠的工作表现。

    技术参数


    以下是RK73B系列的详细技术参数:
    - 阻值范围: 1Ω 至 22MΩ
    - 额定功率: 0.03W 至 2W
    - 最大工作电压: 20V 至 400V
    - 工作温度范围: -55°C 至 +155°C
    - 温度系数: ±200 ppm/°C 至 ±400 ppm/°C
    - 封装尺寸: 01005 至 2512
    - 封装材料: Sn镀层、Ni镀层、Sn/Pb镀层
    - 阻值精度: ±2% 和 ±5%
    - 过载电压: 25V 至 400V
    - 热冲击测试: 符合AEC-Q200标准,通过多个尺寸测试(0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512)
    - 焊接耐热性: 260°C,10秒
    - 湿度耐受性: 40°C,90%-95%RH,1000小时
    - 耐温测试: 1000小时高温暴露测试(125°C, 155°C)

    产品特点和优势


    RK73B系列电阻具有以下独特优势:
    - 宽广的阻值选择: 从1Ω到22MΩ,满足不同电路需求。
    - 卓越的耐热和耐候性: 金属釉厚膜技术确保了在高温和恶劣环境下依然能保持稳定的性能。
    - 多种焊接工艺支持: 适用于回流焊和流动焊,适应多种生产工艺。
    - 环保特性: 符合欧盟RoHS标准,无铅端子符合环保要求。
    - 可靠性测试: 通过严格的AEC-Q200标准测试,确保长期使用的稳定性。

    应用案例和使用建议


    应用案例
    RK73B系列电阻广泛应用于消费电子产品、工业控制、通讯设备、汽车电子等领域。例如,在消费电子中用于稳压电源电路;在工业控制中用于精密测量电路;在汽车电子中用于引擎控制系统等。
    使用建议
    - 温度管理: 由于这些电阻具有较高的温度系数,因此在高功耗条件下,需注意散热,避免热失控。
    - 选型建议: 根据具体应用场景选择合适的尺寸和阻值。对于高精度应用,建议选用2%容差的产品。
    - 安装注意事项: 在安装时,要确保良好的焊点,防止虚焊和短路现象。

    兼容性和支持


    RK73B系列电阻与其他标准的电路板设计兼容,无需特殊定制。KOASPEER公司提供全方位的技术支持,包括详细的使用指南和售后维护服务。

    常见问题与解决方案


    1. 问题: 电阻温度升高导致性能下降。
    - 解决方案: 检查散热设计,确保良好的空气流通和适当的散热片安装。

    2. 问题: 阻值不稳定。
    - 解决方案: 确保安装过程中没有虚焊或短路,重新检查焊接质量。

    3. 问题: 无法达到预期的功率等级。
    - 解决方案: 检查电路设计,确认功率限制条件,避免长时间过载。

    总结和推荐


    RK73B系列电阻以其卓越的性能、广泛的适用性和高度的可靠性,成为众多应用场合的理想选择。无论是在消费电子、工业自动化还是汽车电子领域,都能发挥出色的表现。鉴于其优异的性能和广泛应用性,强烈推荐给需要高性能厚膜芯片电阻的设计师和工程师们。

RK73B1JTTD824J参数

参数
电阻值 820KΩ
精度 ±5%
额定功率 100mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73B1JTTD824J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73B1JTTD824J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73B1JTTD824J RK73B1JTTD824J数据手册

RK73B1JTTD824J封装设计

查看详情并下载
Symbol
Footprint
3D Model
