WK73S2BTTDR470F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 470mΩ ±1% 750mW ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: J-KOA1-1173604
供应商: Chip1stop
标准整包数: 1

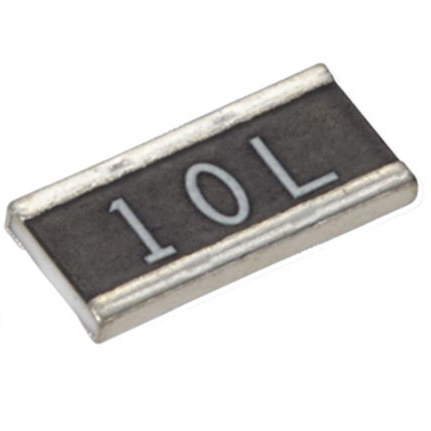

KOA 贴片电阻 WK73S2BTTDR470F

WK73S2BTTDR470F概述


    产品简介


    WK73S宽端子型扁平贴片电阻
    WK73S系列是KOASpeer公司生产的宽端子型扁平贴片电阻。这些电阻因其高可靠性和高性能而受到广泛关注。它们广泛应用于消费电子产品、通信设备、工业控制系统等多个领域,能够提供精确的电阻值和稳定的性能表现。

    技术参数


    主要规格
    - 尺寸: 0508, 0612, 1020, 1218, 1225
    - 阻值范围: 10mΩ至9.76Ω(具体视型号)
    - 额定功率: 0.75W至2W
    - 工作温度范围: -55°C至+155°C
    - 最大工作电压: 200V至400V
    - 额定终端温度: 100°C至125°C
    阻值精度
    - 阻值精度: ±0.5%(特定型号),±1%,±5%
    - 温度系数: ±100 ppm/K(典型值)
    包装形式
    - 包装类型: 拳击纸带(0508, 0612),嵌入式塑料带(1020, 1218, 1225)
    - 卷带长度: 7英寸或10英寸
    环境条件
    - 湿度抵抗: 40°C ± 2°C,90%-95% RH,1000小时,1.5小时ON,0.5小时OFF周期
    - 高温暴露: +155°C,1000小时

    产品特点和优势


    WK73S宽端子型扁平贴片电阻具有以下显著特点和优势:
    - 高可靠性: 温度系数低,阻值精度高。
    - 高散热能力: 设计采用宽端子型结构,提高了散热效率。
    - 符合RoHS要求: 所有型号均满足欧盟RoHS标准。
    - 广泛应用: 可用于消费电子、通信设备、工业控制系统等多种领域。
    - 易于集成: 宽端子设计使其在印刷电路板上的安装更加便捷。
    - 温度适应性强: 能够在极端温度下保持稳定性能。

    应用案例和使用建议


    应用案例
    WK73S系列电阻常被用于需要高精度和高可靠性的场合,如电信设备、计算机电源、LED照明系统等。
    使用建议
    1. 热管理: 在高功率运行时,应注意确保良好的散热条件以避免过热。
    2. 环境适应: 在高温环境下使用时,应根据温度系数调整电阻值。
    3. 电路设计: 尽量避免将电阻安装在靠近其他发热部件的位置,以减少对散热的影响。
    4. 测试验证: 建议在正式使用前进行必要的性能测试和环境适应性测试。

    兼容性和支持


    WK73S系列电阻与其他标准的SMD封装兼容,适用于多种电子设备和系统。制造商提供了详尽的技术支持和售后服务,包括技术支持热线、官方网站和在线论坛。

    常见问题与解决方案


    1. 如何确定最大额定功率?
    - 请参考产品手册中的降额曲线图,根据终端部分温度确定最大允许功率。
    2. 如何处理焊接温度敏感性问题?
    - 建议控制焊接温度不超过260°C,并严格控制焊接时间,以防止损坏电阻。
    3. 如何测试电阻的耐久性?
    - 可通过持续负载测试(例如1000小时)和温度循环测试来评估其耐久性。

    总结和推荐


    WK73S宽端子型扁平贴片电阻是一款集高可靠性、高性能和易集成于一体的电子元件。其广泛的应用范围和优良的性能使其在市场上具备较强的竞争力。我们强烈推荐此产品用于需要高精度和稳定性要求的电路设计中。无论是开发新型消费电子产品还是工业控制设备,WK73S都是一个值得信赖的选择。如果您在选择或使用过程中有任何疑问,可随时联系KOASpeer的技术支持团队获得帮助。

WK73S2BTTDR470F参数

参数
电阻值 470mΩ
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WK73S2BTTDR470F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WK73S2BTTDR470F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WK73S2BTTDR470F WK73S2BTTDR470F数据手册

WK73S2BTTDR470F封装设计

查看详情并下载
Symbol
Footprint
3D Model
