RK73B1ETTP200J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 20Ω ±5% 100mW ±200ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 11M-RK73B1ETTP200J
供应商: 云汉优选
标准整包数: 100

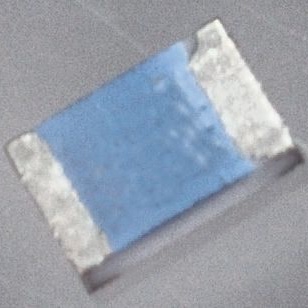

KOA 贴片电阻 RK73B1ETTP200J

RK73B1ETTP200J概述

    # RK73B厚膜芯片电阻技术手册

    产品简介


    RK73B系列是KOASPEER推出的通用型厚膜芯片电阻。其主要适用于宽范围的电阻需求,涵盖从01005到2512的多种尺寸。这些电阻在设计时特别考虑了耐用性和可靠性,通过使用金属釉厚膜技术确保了出色的耐热性和耐候性。产品广泛应用于电子设备中,适用于多种工业及消费电子产品领域。

    技术参数


    - 尺寸: 01005、0201、0402、0603、0805、1206、1210、2010、2512
    - 阻值范围:
    - 01005: 10Ω至91kΩ
    - 0201: 10Ω至10MΩ
    - 0402: 10Ω至10MΩ
    - 0603: 10Ω至10MΩ
    - 0805: 10Ω至10MΩ
    - 1206: 10Ω至10MΩ
    - 1210: 10Ω至10MΩ
    - 2010: 1.1kΩ至1MΩ
    - 2512: 1.1kΩ至10MΩ
    - 额定功率:
    - 01005: 0.03W
    - 0201: 0.05W、0.1W
    - 0402: 0.1W
    - 0603: 0.1W、0.125W
    - 0805: 0.25W
    - 1206: 0.25W
    - 1210: 0.25W
    - 2010: 0.75W
    - 2512: 1.0W
    - 额定电压:
    - 01005: 20V、30V、200V、400V
    - 0201: 25V、50V、75V、100V、150V、200V
    - 0402: 50V、75V、100V、150V、200V
    - 0603: 75V、100V、150V、200V
    - 0805: 150V、200V、400V
    - 1206: 150V、200V、400V
    - 1210: 150V、200V、400V
    - 2010: 400V
    - 2512: 400V
    - 工作温度范围:
    - 01005: -55°C至+300°C
    - 0201: -55°C至+125°C
    - 0402: -55°C至+125°C
    - 0603: -55°C至+125°C
    - 0805: -55°C至+155°C
    - 1206: -55°C至+155°C
    - 1210: -55°C至+155°C
    - 2010: -55°C至+125°C
    - 2512: -55°C至+125°C
    - 温度系数 (TCR):
    - ±200 ppm/K (典型值)

    产品特点和优势


    1. 宽广的产品线:从01005到2512多种尺寸,能够满足各种不同场合的需求。
    2. 出色的耐热性和耐候性:采用金属釉厚膜技术,能够在恶劣环境中稳定工作。
    3. 高焊接兼容性:支持回流焊和波峰焊,适用性更强。
    4. 环保合规:所有无铅端子符合欧盟RoHS要求,可降低环境污染。
    5. AEC-Q200认证:确保在汽车和其他严苛应用中的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 工业控制设备:由于具备优异的温度稳定性和抗环境变化能力,适合用于需要长期稳定工作的设备中。
    - 消费电子:可以用于电视机、空调等家用电器,这些应用场合对电阻性能要求较高,但成本控制严格。
    - 通讯设备:如路由器、交换机等设备中,需长时间工作在高温环境下,需要高可靠性、高耐热性的电阻产品。
    使用建议
    - 在选择电阻时,优先考虑“终端部分温度”(Rated Terminal Part Temp)来避免因温度过高导致电阻失效。
    - 对于高功率的应用,需要注意温度上升带来的影响,合理布局PCB以确保电阻工作温度不超过其额定温度。
    - 高温暴露测试可以提高电阻在高温环境下的可靠性,建议在选型阶段进行此类测试。

    兼容性和支持


    - 兼容性:RK73B系列电阻支持标准的回流焊和波峰焊,方便大规模生产和组装。
    - 支持:制造商提供详尽的技术文档和支持服务,针对特定应用和环境要求提供定制化服务。同时,产品通过了AEC-Q200认证,可用于汽车电子等高可靠性需求领域。

    常见问题与解决方案


    1. 问题:温度过高时电阻阻值漂移严重。
    解决办法:选择合适的型号,确保工作温度范围符合要求。另外,在高温环境下安装散热片以减小电阻温度。
    2. 问题:电阻在焊接过程中出现脱焊现象。
    解决办法:检查焊点是否干净,确保焊锡质量。调整焊接工艺,确保焊接温度和时间合适。
    3. 问题:电阻在某些条件下会出现瞬时过载。
    解决办法:选择更高功率的型号以应对瞬时电流冲击,或者在电路中增加保险丝或限流电阻来保护。

    总结和推荐


    总体来说,RK73B系列电阻凭借其广泛的尺寸选择、优异的耐热性和耐候性、高度的焊接兼容性以及环保特性,在多种应用场景中表现出色。对于需要高可靠性和稳定性的工业及消费电子产品,推荐选用RK73B系列电阻。尽管价格可能稍高,但其卓越的性能和长期使用中的可靠性将带来显著的价值回报。

RK73B1ETTP200J参数

参数
电阻值 20Ω
精度 ±5%
额定功率 100mW
温度系数 ±200ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73B1ETTP200J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73B1ETTP200J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73B1ETTP200J RK73B1ETTP200J数据手册

RK73B1ETTP200J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.004
1000+ ¥ 0.0034
3000+ ¥ 0.0033
10000+ ¥ 0.0032
50000+ ¥ 0.0031
库存: 21872
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.4
直接购买
加入购物车
