RK73H2ATTD2000D

产品分类: 贴片电阻
厂牌: KOA
产品描述: 200Ω ±0.5% 250mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 19M-RK73H2ATTD2000D
供应商: 云汉优选
标准整包数: 10

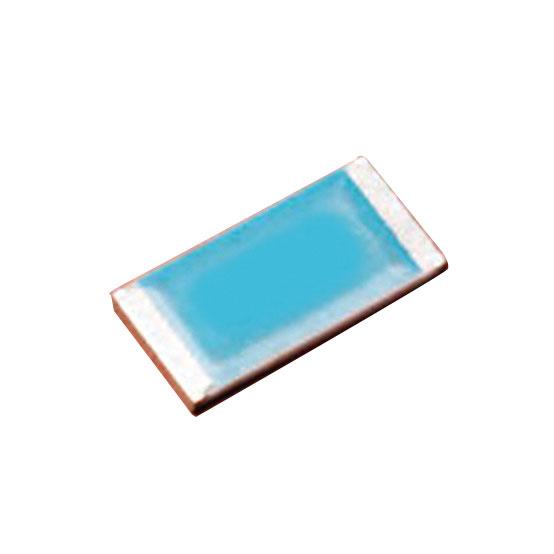

KOA 贴片电阻 RK73H2ATTD2000D

RK73H2ATTD2000D概述

    电子元器件产品技术手册解析
    本文将对矩形片式电阻器(RK73H)的技术手册内容进行详细解读,涵盖产品介绍、技术参数、产品特点、应用案例、兼容性及支持、常见问题解答等内容,旨在帮助用户全面了解这款精密电阻器的特点和适用场景。

    1. 产品简介


    矩形片式电阻器(RK73H)属于厚膜电阻器的一种,特别适用于需要高精度、小型化和高性能的场合。其主要应用于汽车、医疗、航空电子设备以及其他需高度可靠性的系统中。这类电阻器凭借其优异的热稳定性和电气特性,广泛用于工业控制、仪器仪表等领域。

    2. 技术参数


    - 外形尺寸:
    - 01005:0.4mm x 0.2mm x 0.10mm
    - 0201:0.6mm x 0.3mm x 0.10mm
    - 0402:1.0mm x 0.5mm x 0.25mm
    - 0603:1.6mm x 0.8mm x 0.3mm
    - 0805:2.0mm x 1.25mm x 0.4mm
    - 1206:3.2mm x 1.6mm x 0.5mm
    - 2010:5.0mm x 2.5mm x 0.65mm
    - 2512:6.3mm x 3.1mm x 0.65mm
    - 额定功率:
    - 0.03W (1F)
    - 0.05W (1H)
    - 0.1W (1E, 1J)
    - 0.25W (2A, 2B)
    - 0.5W (2E)
    - 0.75W (W2H)
    - 1W (W3A)
    - 2W (W3A2)
    - 耐受电压:
    - 1F:20V
    - 1H:25V
    - 1E, 1J:75V
    - 2A, 2B:150V
    - 2E, W2H:200V
    - W3A:200V (或500V)
    - W3A2:200V
    - 额定环境温度:
    - -55℃至+125℃(1H)
    - -55℃至+155℃(其他型号)
    - 其他特性:
    - 符合欧盟RoHS要求,端子采用无铅处理。
    - 可承受高湿度环境,具备良好的温度稳定性和可靠性。
    - 通过AEC-Q200认证(1F除外)。

    3. 产品特点和优势


    - 高精度与稳定性:采用金属釉厚膜技术,保证了卓越的热稳定性和电气性能。
    - 多样化封装选择:提供多种尺寸和功率等级,适应不同应用场景。
    - 自动装配兼容性:支持各种自动化装配线,提高生产效率。
    - 优良的抗热冲击能力:即使在高温和温差大的环境下也能保持稳定性能。
    - 易于识别和存储:产品型号清晰标识,便于识别与管理。

    4. 应用案例和使用建议


    - 典型应用:
    - 车载设备:用于传感器、执行器等关键部件。
    - 医疗器械:如心脏起搏器等高可靠性要求的场合。
    - 航空航天:用于精密控制系统中。
    - 使用建议:
    - 在复杂环境(如高低温、高湿)下使用时,需关注组件的散热问题,确保长期稳定运行。
    - 高温负载下工作时,需参考负荷减轻特性曲线,适当降低功耗以防止过热。

    5. 兼容性和支持


    - 兼容性:
    - 支持多种自动化装配工艺,适用于现有生产线改造。
    - 端子表面材料为无铅处理,环保且易于焊接。
    - 技术支持:
    - 如有任何疑问或需要进一步咨询,请联系销售代表获取支持。
    - 官方网站提供更多技术文档和技术支持服务。

    6. 常见问题与解决方案


    - Q: 是否可承受极端温度环境?
    - A: 是的,大部分型号可在-55℃至+155℃范围内正常工作。

    - Q: 如何避免在组装过程中损坏电阻器?
    - A: 在处理过程中避免静电积累,尽量使用防静电包装和工具。

    7. 总结和推荐


    RK73H系列矩形片式电阻器以其高精度、良好的热稳定性和广泛应用性脱颖而出。其在各类高端应用领域的表现尤为突出,如汽车、医疗和航空电子设备。虽然价格相对较高,但考虑到其优异的性能和高可靠性,仍推荐在重要系统中使用。对于特定应用,用户可根据实际需求选择适合的尺寸和功率等级,确保最佳效果。

RK73H2ATTD2000D参数

参数
电阻值 200Ω
精度 ±0.5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73H2ATTD2000D厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73H2ATTD2000D数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73H2ATTD2000D RK73H2ATTD2000D数据手册

RK73H2ATTD2000D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.0596
100+ ¥ 0.059
300+ ¥ 0.0584
1000+ ¥ 0.0578
3000+ ¥ 0.0572
5000+ ¥ 0.0567
库存: 4477
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 0.59
