首页  >  产品百科  >  WK73R1JTTD47R0F

WK73R1JTTD47R0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 47Ω ±1% 500mW ±100ppm/℃ 0306 贴片安装 1.6mm*800μm*550μm
供应商型号: 2019-WK73R1JTTD47R0FTR-ND
供应商: Digi-Key
标准整包数: 5000

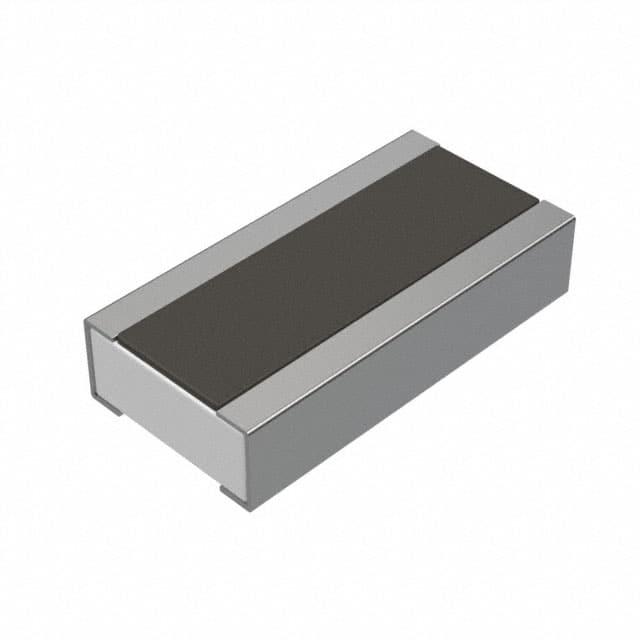

KOA 贴片电阻 WK73R1JTTD47R0F

WK73R1JTTD47R0F概述

    # WK73R 长边电极矩形片式电阻器

    产品简介


    基本介绍
    WK73R 长边电极矩形片式电阻器是一种厚膜型宽终端电阻器,适用于各种高端应用领域。该产品具备高可靠性和高性能,可广泛应用于电源电路、ECU及车载关联等领域。WK73R 系列型号多样,能够满足不同的功率需求和使用环境要求。

    技术参数


    尺寸与重量
    - 型号:1E(0204)、1J(0306)、2A(0508)、2B(0612)、2H(1020)、2J(1218)、3A(1225)
    - 尺寸:多种尺寸可供选择
    - 重量:根据型号不同,重量在0.35g至45.6g之间
    电气特性
    - 电阻值范围:10Ω 至 1MΩ
    - 电阻值容差:±0.5%,±1%,±5%
    - 额定功率:0.33W 至 2W
    - 电阻温度系数:±100×10-6/K
    - 工作温度范围:-55℃ 至 +155℃
    - 额定环境温度:最高125℃
    - 端子部分温度:最高115℃
    - 额定电压:依据最大工作电压或√(额定功率×电阻值)的较小值
    材质与工艺
    - 表面涂层:黑色
    - 电阻膜层:厚膜材料
    - 电极:Sn(锡)镀层
    - 终端材料:Sn(锡)

    产品特点和优势


    - 高可靠性:具有优异的电阻稳定性和温度特性,能够承受高达125℃的工作温度。
    - 高性能:提供精密的电阻值和低温度系数(±100×10-6/K)。
    - 环境友好:产品符合欧盟RoHS标准,端子无铅。
    - 多样化选择:提供多种型号,满足不同功率和尺寸的需求。
    - 兼容性强:可适应回流焊和波峰焊,易于生产和组装。

    应用案例和使用建议


    应用案例
    - 电源电路:适用于各种高压直流电路,如开关电源和稳压电源。
    - ECU及相关设备:广泛应用于汽车电子控制系统,确保稳定可靠的电流控制。
    使用建议
    - 设计注意事项:在设计电路时,需要考虑温度变化对电阻的影响。建议选择适合工作温度范围的型号。
    - 负载管理:在高环境温度条件下,应注意负载管理,避免超过额定功率导致过热。

    兼容性和支持


    - 兼容性:兼容多种焊接工艺,包括回流焊和波峰焊。
    - 支持服务:提供详细的技术手册和操作指南,用户可以通过我们的官网获取更多信息。

    常见问题与解决方案


    1. 问题:使用过程中发现电阻值不稳定
    - 解决方案:检查是否在高温环境下使用。建议降低环境温度或选择适合高温环境的型号。

    2. 问题:焊点发生龟裂
    - 解决方案:可能是由于热膨胀系数差异引起的。建议增加焊点尺寸或优化散热设计。
    3. 问题:端子部分温度过高
    - 解决方案:参考“负荷减轻特性曲线”,降低额定功率使用,或改进散热设计。

    总结和推荐


    产品评价
    WK73R 长边电极矩形片式电阻器在可靠性和性能方面表现出色,特别适用于需要高精度和高稳定性的应用场合。产品种类丰富,能够满足不同需求。此外,其环保特性符合现代工业标准,适合追求可持续发展的企业选用。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用WK73R系列电阻器。无论是电源电路还是车载设备的应用,该产品都是理想的选择。

WK73R1JTTD47R0F参数

参数
电阻值 47Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0306
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WK73R1JTTD47R0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WK73R1JTTD47R0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WK73R1JTTD47R0F WK73R1JTTD47R0F数据手册

WK73R1JTTD47R0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0323 ¥ 0.2676
库存: 8170
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1338
