UR73V2BTTD50L0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 50mΩ ±1% 500mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 660-UR73V2BTTD50L0F
供应商: Mouser
标准整包数: 1

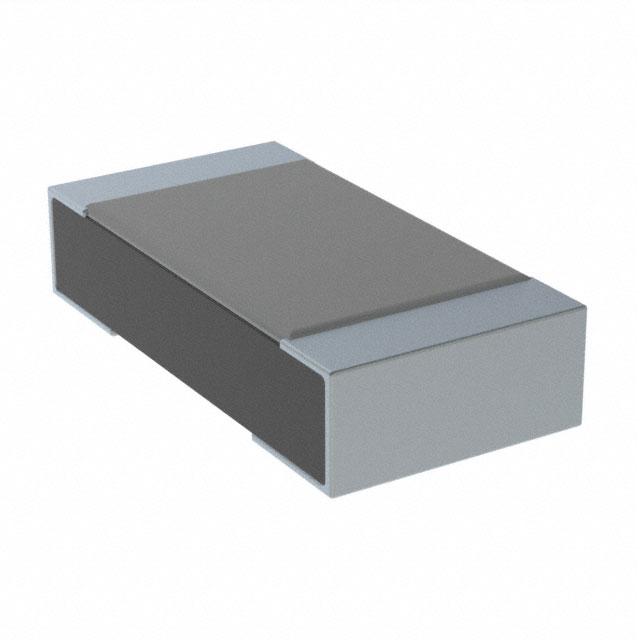

KOA 贴片电阻 UR73V2BTTD50L0F

UR73V2BTTD50L0F概述

    UR73V 电流检测芯片电阻技术手册

    产品简介


    UR73V 系列电流检测芯片电阻主要用于汽车电子及其他需要高精度电流检测的应用场合。其显著特点是低电阻值(不超过 100mΩ)和高精度(±1%),具有出色的可靠性及性能表现。该系列电阻通过了 AEC-Q200 认证,适用于电源、电机电路等多种环境。

    技术参数


    | 参数 | 规格 |

    | 类型 | 电流检测芯片电阻 |
    | 额定功率 | 0.5W / 1W |
    | 电阻范围 | 10mΩ ~ 1000mΩ |
    | 电阻公差 | ±1% |
    | 温度系数(TCR) | ±75x10^-6/K |
    | 工作温度范围 | -55°C 至 +155°C |
    | 包装方式 | 4mm 间距穿孔纸带 |
    | 引脚镀层 | Sn 或 Ni 镀层 |

    产品特点和优势


    UR73V 系列电流检测芯片电阻具备以下几个独特优势:
    - 高精度电流检测:电阻值低至 10mΩ,准确率高达 ±1%,确保电流测量的准确性。
    - 高可靠性:温度系数 TCR 为 ±75x10^-6/K,表现出色的温度稳定性。
    - 高温环境适应性:可承受 -55°C 至 +155°C 的极端温度条件,适合多种恶劣环境。
    - 认证标准:已通过 AEC-Q200 测试,符合欧盟 RoHS 标准。
    - 操作方便:支持流动和回流焊接工艺,便于生产安装。

    应用案例和使用建议


    UR73V 电流检测芯片电阻广泛应用于各种电力系统中,如电源供应、电机驱动等场合。以下是其典型应用示例:
    - 电动车电池管理系统:用于监测电池组内部电流,以保障电池安全和性能。
    - 汽车引擎控制系统:实时监测发动机各个部件的电流,优化燃油效率。
    使用建议:
    - 在使用过程中,请遵循手册中关于温度限制和额定功率的指导。
    - 安装时注意焊接温度,避免过热损坏。
    - 考虑温度变化对电阻性能的影响,在不同环境下进行校准测试。

    兼容性和支持


    UR73V 系列电流检测芯片电阻与多种 PCB 设计兼容,适用于多种封装形式。KOA Speer 为用户提供全面的技术支持和售后服务,如有任何疑问,请联系技术支持团队。

    常见问题与解决方案


    1. 问:如何选择合适的型号?
    - 答: 根据具体应用需求选择相应的额定功率和电阻值。例如,电源应用中通常选择较高功率的型号(如 1W)。

    2. 问:如何确保安装后电阻不被过热损坏?
    - 答: 安装时需注意散热设计,确保工作温度不超过额定范围,并遵循手册中的温度曲线图。

    3. 问:如何处理电阻焊接过程中的焊接热应力问题?
    - 答: 使用低温焊料,并控制焊接温度在规定的范围内,以减少热应力对电阻的影响。

    总结和推荐


    UR73V 系列电流检测芯片电阻以其高性能、高可靠性和广泛应用性脱颖而出。无论是对温度敏感的应用还是需精确电流检测的场合,UR73V 都是理想的选择。强烈推荐给需要高效、稳定电流检测解决方案的设计工程师。
    总之,UR73V 系列电阻凭借其优异的性能、宽广的工作温度范围和出色的应用表现,非常适合在多种工业及消费类电子产品中使用。希望本文能帮助您更好地了解和应用 UR73V 系列产品。

UR73V2BTTD50L0F参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UR73V2BTTD50L0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

UR73V2BTTD50L0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA UR73V2BTTD50L0F UR73V2BTTD50L0F数据手册

UR73V2BTTD50L0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
10+ $ 0.4566 ¥ 3.8578
100+ $ 0.3124 ¥ 2.6398
500+ $ 0.2635 ¥ 2.2267
1000+ $ 0.2203 ¥ 1.8617
2500+ $ 0.2171 ¥ 1.8343
5000+ $ 0.1814 ¥ 1.5332
库存: 5299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
