首页  >  产品百科  >  HV732BTTD564J

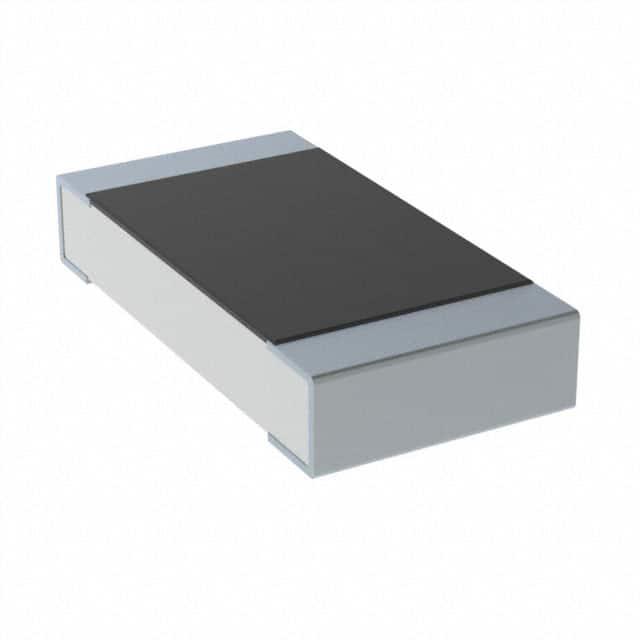

HV732BTTD564J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 560KΩ ±5% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 660-HV732BTTD564J
供应商: Mouser
标准整包数: 1
KOA 贴片电阻 HV732BTTD564J

HV732BTTD564J概述

    高压片式电阻器 HV73 技术手册解析

    一、产品简介


    HV73 是一款专门设计用于高压环境下的矩形片式电阻器,隶属于厚膜型电阻系列(Thick Film)。它具备高耐压性能,相比通用型片式电阻(RK73),其最大工作电压得到了显著提升。此外,HV73 支持回流焊与波峰焊工艺,符合欧盟 RoHS 标准,广泛应用于各类需要高压工作的设备中。

    二、技术参数


    HV73 的技术规格如下:
    | 参数 | 具体数值 |

    | 尺寸(Inch) | 0603/0805/1206/2010/2512 |
    | 工作电压范围 | 10kΩ 至 51MΩ |
    | 额定功率 | 0.1W 至 1W |
    | 额定环境温度 | -55℃ 至 +155℃ |
    | 最高过载电压(D.C.) | 500V 至 4000V |
    | 表面涂覆 | 黑色涂层 |
    | 材料构成 | 氧化铝陶瓷基板,镍镀层,锡镀层 |
    电阻温度系数(TCR)为 ±100×10⁻⁶/K 至 ±200×10⁻⁶/K,具体依据电阻值范围而定。电阻值允差为 ±0.5%、±1%、±2% 和 ±5%,支持多种标准封装方式(如 Taping、Bulk)。

    三、产品特点和优势


    HV73 系列电阻器具有以下特点和优势:
    1. 高可靠性:通过严格的温度冲击测试、耐湿负荷测试以及高低温稳定性验证,确保在极端条件下稳定运行。
    2. 高耐压性:专为高压环境设计,额定电压高达 4000V,适合严苛工业应用。
    3. 兼容性强:支持多种焊接工艺(回流焊、波峰焊),适应多种电子制造流程。
    4. 环保认证:完全符合欧盟 RoHS 规范,环保无铅,减少对环境的影响。

    四、应用案例和使用建议


    HV73 系列电阻器广泛应用于以下领域:
    - 照明系统:如照相机频闪灯和液晶背光灯供电系统。
    - 电源设备:例如 AC-DC 适配器及开关电源模块。
    在使用时需注意以下事项:
    1. 在环境温度高于 70℃ 的情况下,需根据负荷减轻特性曲线调整功率负载。
    2. 对于大尺寸(如 2H/3A 型),建议增加散热设计以避免热应力引起的焊锡开裂问题。
    3. 在 A.C. 电压条件下,建议将峰值电压控制在额定过载电压范围内。

    五、兼容性和支持


    HV73 系列与大多数主流 PCB 制造工艺兼容,可配合多种表面贴装设备使用。制造商提供全面的技术支持,包括样品申请、技术支持和售后服务。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接裂纹 | 减少热应力影响,增加散热装置 |
    | 过载烧毁 | 控制电流负载,确保不超过额定值 |
    | 精度偏差过大 | 确认生产批次及型号是否符合要求 |

    七、总结和推荐


    综上所述,HV73 系列电阻器凭借其高耐压性、稳定性和兼容性,是一款适用于高压领域的优秀电子元件。尽管存在一定的使用限制(如高温条件下需降额使用),但其优异的性能使其成为许多高压电路设计的理想选择。强烈推荐在高压环境中使用的工程中选用 HV73 系列电阻器。

HV732BTTD564J参数

参数
电阻值 560KΩ
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HV732BTTD564J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732BTTD564J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732BTTD564J HV732BTTD564J数据手册

HV732BTTD564J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.3446
10+ $ 0.3393 ¥ 2.8667
100+ $ 0.2013 ¥ 1.7006
500+ $ 0.121 ¥ 1.0225
1000+ $ 0.1166 ¥ 0.9856
5000+ $ 0.0907 ¥ 0.7666
10000+ $ 0.0832 ¥ 0.7027
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
