RK73H2BTTD4324F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 4.32MΩ ±1% 250mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: CSJ-ST29896782
供应商: 海外现货
标准整包数: 1

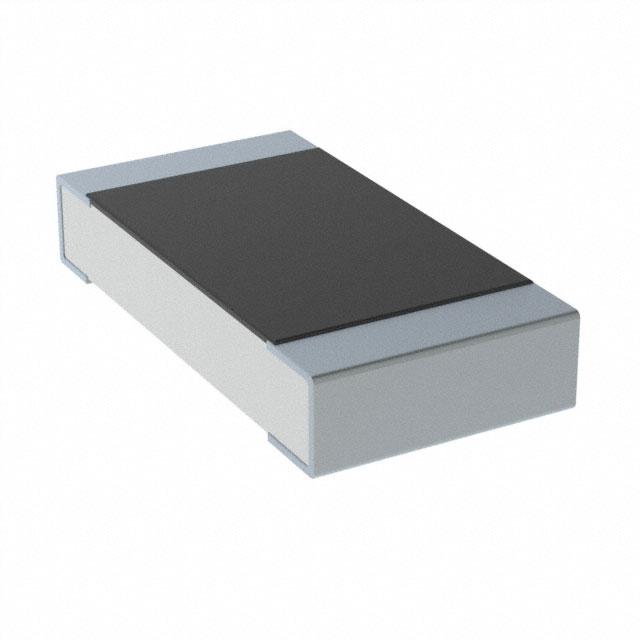

KOA 贴片电阻 RK73H2BTTD4324F

RK73H2BTTD4324F概述

    RK73H精密厚膜芯片电阻技术手册

    1. 产品简介


    RK73H是一款精密厚膜芯片电阻,提供0.5%和1%的精度等级。这些电阻广泛应用于各种电子产品中,如消费电子、工业自动化系统、通信设备以及医疗仪器等领域。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 精度 | 0.5% 或 1% |
    | 封装尺寸(EIA代码) | 01005, 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512 |
    | 最大工作电压 | 25V 到 400V |
    | 工作温度范围 | -55°C 到 +155°C |
    | 额定功率 | 0.03W 到 2W |
    | 温度系数 | ±200ppm/°C 到 ±400ppm/°C |
    | 负载能力 | 短时过载电流为额定电压的2.5倍,持续5秒 |

    3. 产品特点和优势


    - 环保材料:产品采用了无铅端子,符合欧盟RoHS标准,不会对环境造成污染。
    - 可靠性高:通过了AEC-Q200测试,适用于汽车电子和其他需要高可靠性的场合。
    - 多种封装尺寸:提供了从01005到2512的多种尺寸选择,满足不同设计需求。
    - 高精度:具备0.5%和1%的高精度等级,确保了稳定可靠的性能。
    - 出色的温度稳定性:其温度系数范围在±200ppm/°C到±400ppm/°C之间,适用于极端温度条件下的应用。

    4. 应用案例和使用建议


    应用案例:在汽车电子系统中,RK73H被用于控制模块中的信号处理电路,确保信号传输的准确性和可靠性。在通信设备中,它用于电源管理电路,以保证系统的稳定运行。
    使用建议:在高温环境下使用时,应注意根据产品的温升曲线进行功率降额,避免因过热而导致损坏。同时,在焊接过程中要严格控制温度和时间,以避免电阻值变化过大。

    5. 兼容性和支持


    RK73H具有良好的兼容性,可以与其他标准电子元器件配合使用。制造商提供了全面的技术支持,包括详细的安装指南、维护文档以及售后技术支持,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:使用过程中出现电阻值漂移现象。
    解决方案:检查工作温度是否超过额定范围,如果超过则需要进行功率降额操作。

    2. 问题:焊接后电阻值不准确。
    解决方案:确认焊接温度和时间是否符合规范要求,避免因焊接工艺不当导致的电阻值漂移。

    7. 总结和推荐


    RK73H精密厚膜芯片电阻凭借其高精度、可靠性以及广泛的适用范围,是众多应用场合的理想选择。无论是在消费电子还是工业控制系统中,其卓越的性能都能提供稳定的性能表现。强烈推荐给对产品质量有高要求的应用领域。
    通过以上的分析,我们可以看出RK73H不仅具备出色的电气特性,还具有广泛的兼容性和良好的支持服务,是值得信赖的优质产品。

RK73H2BTTD4324F参数

参数
电阻值 4.32MΩ
精度 ±1%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73H2BTTD4324F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73H2BTTD4324F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73H2BTTD4324F RK73H2BTTD4324F数据手册

RK73H2BTTD4324F封装设计

查看详情并下载
Symbol
Footprint
3D Model
