首页  >  产品百科  >  RK73G1ETTP1101D

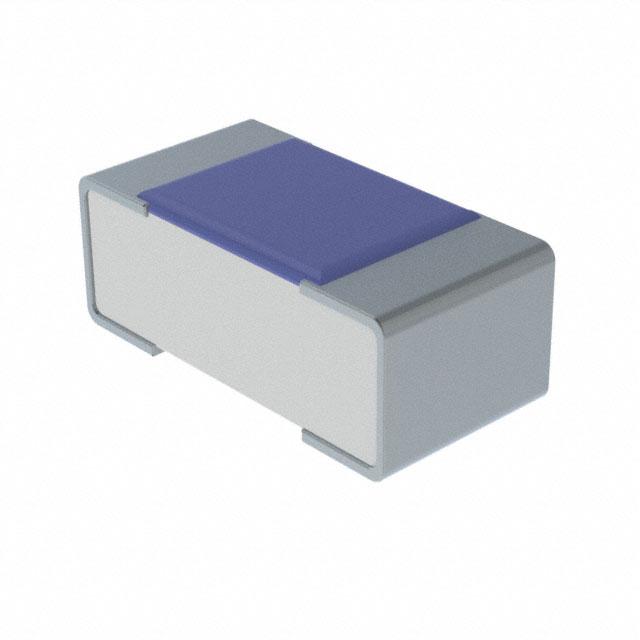

RK73G1ETTP1101D

产品分类: 贴片电阻
厂牌: KOA
产品描述: 1.1KΩ ±0.5% 100mW ±50ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: CSJ-ST64224179
供应商: 海外现货
标准整包数: 1
KOA 贴片电阻 RK73G1ETTP1101D

RK73G1ETTP1101D概述

    高精度厚膜电阻器RK73G技术手册

    产品简介


    RK73G是一款高精度厚膜芯片电阻器,主要用于需要严格控制电阻值和温度系数的应用场合。该产品具有多种精度等级(±0.25%,±0.5%,±1%)和温度系数(50 ppm/°C),适用于广泛的工业应用领域,如汽车电子、通讯设备和医疗仪器等。

    技术参数


    - 精度等级:±0.25%,±0.5%,±1%
    - 温度系数:50 ppm/°C
    - 额定功率:0.1W(0402和0603尺寸),0.125W(0805尺寸),0.25W(1206尺寸)
    - 绝对最大工作电压:0201: 50V;0402: 100V;0603: 75V;0805: 200V;1206: 400V
    - 额定工作温度范围:-55°C ~ +155°C
    - 电气特性:符合E-24和E-96标准

    产品特点和优势


    1. 高精度:±0.25%的极高精度确保了极高的可靠性。
    2. 温度稳定性好:温度系数仅为50 ppm/°C,使该电阻器能够在各种环境条件下稳定工作。
    3. 材料安全:采用无铅端子,符合欧盟RoHS标准。
    4. 耐热性好:能够承受高达155°C的工作温度。
    5. 耐用性强:通过了AEC-Q200测试,适用于恶劣环境。

    应用案例和使用建议


    - 汽车电子:可用于车载传感器、驱动系统等。
    - 通讯设备:适合用于通信模块中的精密电阻。
    - 医疗仪器:适用于各种医疗设备,要求高精度和稳定性。
    使用建议:
    1. 安装注意事项:尽量避免将电阻器暴露在高温区域,以保持其稳定性。
    2. 电路布局:合理设计电路布局,确保散热效果良好,减少热冲击的影响。
    3. 检测与验证:使用前进行充分的检测和验证,确保其在实际应用中的可靠性和稳定性。

    兼容性和支持


    - 兼容性:RK73G可与多种电子元器件及设备兼容,如汽车ECU、医疗设备控制器等。
    - 厂商支持:KOASPEER Electronics提供全面的技术支持和售后服务,包括产品咨询、应用指导和技术培训。

    常见问题与解决方案


    1. 问:如何处理电阻器过载问题?
    - 答:当电压超过额定值时,立即断开电源,并检查电路。通常情况下,电阻器可以承受两倍于额定电压的短时间过载,但为了保险起见,应采取适当的保护措施。

    2. 问:如何确保焊接过程中电阻器的稳定性?
    - 答:在焊接过程中,保持焊接温度在260°C ± 5°C范围内,并控制焊接时间为10秒,以确保电阻器不会因高温而损坏。

    总结和推荐


    RK73G是一款高精度、高性能的厚膜电阻器,具备优良的温度稳定性和可靠性。在汽车电子、通讯设备和医疗仪器等领域具有广泛的应用前景。建议在实际应用中注意安装和使用细节,确保充分发挥其性能优势。总体而言,我们非常推荐这款产品。

RK73G1ETTP1101D参数

参数
电阻值 1.1KΩ
精度 ±0.5%
额定功率 100mW
温度系数 ±50ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73G1ETTP1101D厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73G1ETTP1101D数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73G1ETTP1101D RK73G1ETTP1101D数据手册

RK73G1ETTP1101D封装设计

查看详情并下载
Symbol
Footprint
3D Model
