首页  >  产品百科  >  RK73B1JTTD133J

RK73B1JTTD133J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 13KΩ ±5% 100mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 2019-RK73B1JTTD133JTR-ND
供应商: Digi-Key
标准整包数: 5000

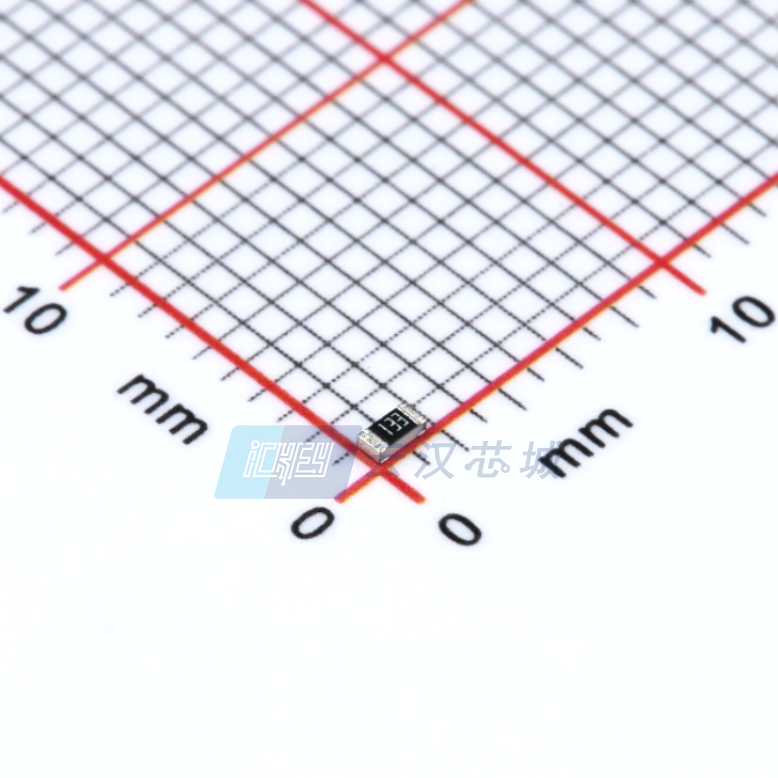

KOA 贴片电阻 RK73B1JTTD133J

RK73B1JTTD133J概述

    RK73B 厚膜芯片电阻技术手册

    产品简介


    RK73B 是一款适用于广泛应用场景的一般用途厚膜芯片电阻。它的主要特点是具有2%和5%的容差,能够满足多种设计需求。该产品主要应用于电路板设计、通信设备、消费电子等领域,因其卓越的热稳定性和耐候性而备受青睐。

    技术参数


    - 尺寸范围: 从01005到2512不等,适用于不同封装需求。
    - 电阻值范围:
    - 1F型(01005): 10Ω - 91kΩ
    - 1H型(0201): 10Ω - 10MΩ
    - 1E型(0402): 10Ω - 10MΩ
    - 1J型(0603): 10Ω - 10MΩ
    - 2A型(0805): 10Ω - 10MΩ
    - 2B型(1206): 10Ω - 10MΩ
    - 2E型(1210): 10Ω - 10MΩ
    - 2H型(2010): 10Ω - 10MΩ
    - W2H型(2010): 10Ω - 10MΩ
    - W3A型(2512): 10Ω - 10MΩ
    - W3A2型(2512): 10Ω - 10MΩ
    - 额定功率:
    - 1F型(01005): 0.03W
    - 1H型(0201): 0.05W
    - 1E型(0402): 0.1W
    - 1J型(0603): 0.1W
    - 2A型(0805): 0.25W
    - 2B型(1206): 0.25W
    - 2E型(1210): 0.25W
    - 2H型(2010): 0.75W
    - W2H型(2010): 0.75W
    - W3A型(2512): 1.0W
    - W3A2型(2512): 2.0W
    - 工作温度范围:
    - 1F型(01005): -55°C至+200°C
    - 1H型(0201): -55°C至+125°C
    - 1E型(0402): -55°C至+155°C
    - 1J型(0603): -55°C至+155°C
    - 2A型(0805): -55°C至+155°C
    - 2B型(1206): -55°C至+155°C
    - 2E型(1210): -55°C至+155°C
    - 2H型(2010): -55°C至+155°C
    - W2H型(2010): -55°C至+155°C
    - W3A型(2512): -55°C至+155°C
    - W3A2型(2512): -55°C至+155°C
    - 额定电压:
    - 1F型(01005): 20V/30V
    - 1H型(0201): 25V
    - 1E型(0402): 50V
    - 1J型(0603): 75V
    - 2A型(0805): 100V
    - 2B型(1206): 150V
    - 2E型(1210): 200V
    - 2H型(2010): 200V
    - W2H型(2010): 400V
    - W3A型(2512): 400V
    - W3A2型(2512): 400V

    产品特点和优势


    - 广泛的尺寸选择: 从01005到2512,适合不同大小的应用场合。
    - 优异的热稳定性: 采用金属釉厚膜技术,确保了卓越的热稳定性和耐候性。
    - 兼容性强: 适用于回流焊接和流动焊接,符合欧盟RoHS标准。
    - 可靠性高: 经过AEC-Q200认证,适用于汽车和工业应用。

    应用案例和使用建议


    - 消费电子: 在手机、平板电脑等设备中,RK73B可以提供可靠的电阻值,确保设备稳定运行。
    - 通信设备: 在路由器、交换机等网络设备中,RK73B的高可靠性使其成为理想的选择。
    - 工业控制: 在自动化控制系统中,RK73B可承受高温和低温环境,确保长期稳定工作。
    使用建议:
    - 在使用过程中,要特别注意终端部分的温度变化,根据额定温度范围进行合理布局。
    - 设计时要考虑PCB布局对温度的影响,避免热点区域过热。

    兼容性和支持


    - 兼容性: RK73B可与多种电子元器件和设备兼容,提供广泛的封装选择。
    - 技术支持: KOA Speer Electronics提供详尽的技术文档和支持服务,确保用户在使用过程中得到必要的帮助。

    常见问题与解决方案


    - 问题: 温度范围过宽导致失效。
    - 解决方案: 确保终端部分温度不超过额定值,遵循厂商提供的温度曲线。
    - 问题: 长时间负载后出现性能下降。
    - 解决方案: 使用时监控终端部分温度,避免长时间过载。
    - 问题: 测试时发现波动较大。
    - 解决方案: 检查测试环境条件,确保符合标准操作条件。

    总结和推荐


    RK73B是一款高性能的厚膜芯片电阻,适用于多种应用场景。其广泛的尺寸选择、优秀的热稳定性和耐候性使得它在市场上具有很强的竞争力。我们强烈推荐RK73B作为高可靠性的电阻解决方案。

RK73B1JTTD133J参数

参数
电阻值 13KΩ
精度 ±5%
额定功率 100mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73B1JTTD133J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73B1JTTD133J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73B1JTTD133J RK73B1JTTD133J数据手册

RK73B1JTTD133J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.004 ¥ 0.034
10000+ $ 0.0035 ¥ 0.0298
15000+ $ 0.003 ¥ 0.025
25000+ $ 0.0024 ¥ 0.0199
35000+ $ 0.0023 ¥ 0.0189
50000+ $ 0.0022 ¥ 0.0188
125000+ $ 0.0022 ¥ 0.0185
250000+ $ 0.0022 ¥ 0.0181
500000+ $ 0.002 ¥ 0.0171
库存: 15000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 170
