首页  >  产品百科  >  RK73H1JRTTD2003F

RK73H1JRTTD2003F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 200KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 660-RK73H1JRTTD2003F
供应商: Mouser
标准整包数: 1

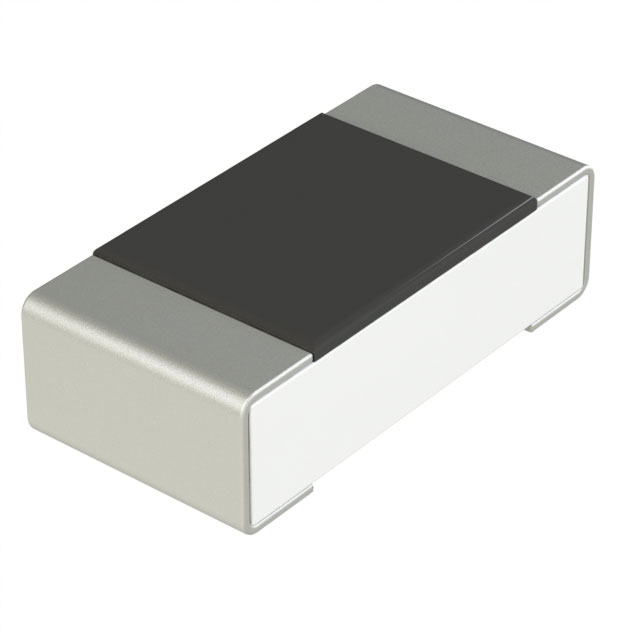

KOA 贴片电阻 RK73H1JRTTD2003F

RK73H1JRTTD2003F概述

    # THICK FILM Anti-Sulfuration Flat Chip Resistors 技术手册

    产品简介


    THICK FILM(Anti Sulfuration)Flat Chip Resistors 是一款高性能的厚膜芯片电阻器,专为需要抗硫化特性的电子设备设计。产品系列包括 RK73B、RK73H 和 RK73Z-RT,广泛应用于汽车电子、电源设备和工业机器人等领域。这些电阻器以其卓越的抗硫化性能、高热稳定性和高可靠性著称。

    技术参数


    | 参数 | 值 |

    | 保护涂层 | 使用防硫化内电极材料 |
    | 电阻膜 | 高稳定性金属釉厚膜 |
    | 内电极 | Ni镀层 |
    | 终端电镀 | Sn镀层 |
    | 陶瓷基板 | 铝氧化物基板 |
    | 工作温度范围 | -55°C 至 +125°C(1F)、-55°C 至 +155°C(其他型号) |
    | 功率等级 | 0.03W 至 2W |
    | 额定电压 | 最大值为电阻值乘以额定功率或最大工作电压中的较小者 |
    | 阻值范围 | 10Ω 至 2MΩ |
    | 温度系数 | ±200 ppm/°C 或 ±100 ppm/°C |
    | 公差 | ±0.5%, ±1%, ±2%, ±5% |

    产品特点和优势


    - 优异的抗硫化特性:采用高抗硫化性能的内电极材料,确保长期稳定性。
    - 高热稳定性:金属釉厚膜结构提供出色的热性能。
    - 高可靠性:三重电极结构增强稳定性。
    - 适合焊接:支持流焊和回流焊工艺。
    - 符合欧盟RoHS标准:无铅玻璃包含在电极、电阻元件及玻璃中。
    - 通过AEC-Q200认证(1F型除外)。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于发动机控制系统、车身控制模块等。
    - 电源设备:适用于开关电源和直流电源。
    - 工业机器人:用于电机驱动和传感器接口电路。
    使用建议
    - 在高温环境下使用时,需根据降额曲线调整功率或电流。
    - 设计时注意焊盘大小、焊锡量及PCB散热条件,避免热应力导致裂纹。
    - 在静电敏感环境中操作时,采取防静电措施以防止损坏。

    兼容性和支持


    - 兼容性:适用于多种电子设备和系统,可与主流电子元件配合使用。
    - 支持服务:提供详尽的技术文档和支持,帮助客户快速集成到设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 裂纹出现 | 检查焊盘尺寸、焊锡量和PCB散热条件 |
    | 静电损坏 | 在装配过程中采取防静电措施 |
    | 温度过高 | 根据降额曲线降低功耗或增加散热措施 |

    总结和推荐


    THICK FILM(Anti Sulfuration)Flat Chip Resistors凭借其卓越的抗硫化性能、高可靠性及广泛的应用场景,在汽车电子、电源设备等领域具有显著的竞争优势。推荐在需要高稳定性和长寿命的电子项目中使用此系列产品。如果您对产品有任何疑问或需求,请联系我们的销售代表获取更多信息和技术支持。

RK73H1JRTTD2003F参数

参数
电阻值 200KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73H1JRTTD2003F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73H1JRTTD2003F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73H1JRTTD2003F RK73H1JRTTD2003F数据手册

RK73H1JRTTD2003F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1495 ¥ 1.2633
10+ $ 0.046 ¥ 0.3887
100+ $ 0.0403 ¥ 0.3401
500+ $ 0.0299 ¥ 0.2527
1000+ $ 0.0265 ¥ 0.2235
5000+ $ 0.0194 ¥ 0.1643
10000+ $ 0.014 ¥ 0.1186
25000+ $ 0.013 ¥ 0.1095
库存: 9254
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.26
