WU732B15TTD50L0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 50mΩ ±1% 1.5W ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: 2448654
供应商: 海外现货
标准整包数: 10

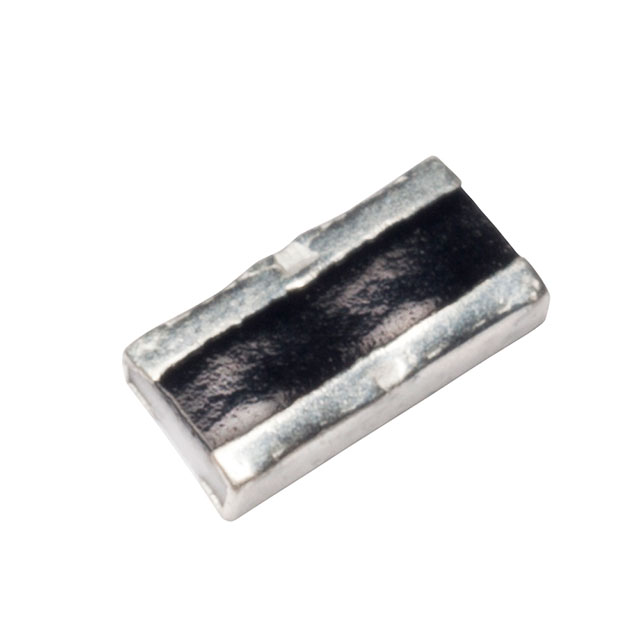

KOA 贴片电阻 WU732B15TTD50L0F

WU732B15TTD50L0F概述

    WU73 宽终端低电阻、低温度系数薄膜电阻器

    1. 产品简介


    WU73 宽终端低电阻、低温度系数(TCR)薄膜电阻器是一种高性能、高可靠性的电子元件。它适用于多种电路应用,特别是在需要高精度和稳定性的场合。这类电阻器具有宽终端设计,能够承受高电流,并且通过了严格的性能测试,符合欧盟RoHS标准。

    2. 技术参数


    - 尺寸和构造
    - 尺寸:(0.6±0.1)英寸 × (0.45±0.15)英寸 × (3.2±0.1)英寸(宽 × 长 × 厚)
    - 端子材料:镍镀层、锡镀层
    - 陶瓷基板:低电阻率
    - 保护涂层:表面涂覆防潮涂层

    - 额定值
    - 额定功率:2B(1W),2B15(1.5W)
    - 阻值范围:10mΩ 至 100mΩ
    - 温度系数:±75 ppm/K
    - 阻值公差:±1%

    - 工作条件
    - 工作温度范围:-55°C 至 +155°C
    - 额定环境温度:70°C
    - 终端部分温度:≤115°C

    3. 产品特点和优势


    - 宽终端设计:提高了电阻器的可靠性,适合大电流应用。
    - 高精度:阻值公差控制在±1%,温度系数为±75 ppm/K,保证了在极端环境下的稳定性。
    - 高可靠性:通过严格的性能测试,如耐焊接热测试、弯曲测试和快速温度变化测试。
    - 环保标准:符合欧盟RoHS标准,不含铅。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于电源、逆变器、驱动器、电机控制等领域。
    - 使用建议:
    - 在高电流应用时,注意电阻器的工作温度不得超过115°C,否则需要进行降额使用。
    - 在安装过程中确保良好的散热条件,以避免温度过高导致性能下降。

    5. 兼容性和支持


    - 兼容性:WU73 可与其他标准元件一起使用,适用于大多数现有的电路板设计。
    - 支持服务:制造商提供详尽的技术文档和售后服务,用户可以在官网获取更多支持信息。

    6. 常见问题与解决方案


    - 问题:电阻器温度过高导致性能下降。
    - 解决方案:确保良好的散热条件,如增加散热片或优化电路布局。
    - 问题:阻值不稳定。
    - 解决方案:检查焊接质量和安装环境,必要时进行重新焊接。

    7. 总结和推荐


    WU73 宽终端低电阻、低温度系数薄膜电阻器凭借其高精度、高可靠性和良好的环境适应性,成为各种高要求电路的理想选择。推荐用于对温度系数和阻值稳定性有严格要求的应用场景。如果您需要一款能够在严苛环境下长期稳定工作的电阻器,WU73 是一个值得信赖的选择。

WU732B15TTD50L0F参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 1.5W
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WU732B15TTD50L0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WU732B15TTD50L0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WU732B15TTD50L0F WU732B15TTD50L0F数据手册

WU732B15TTD50L0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.3207
100+ ¥ 1.7389
500+ ¥ 1.6977
1000+ ¥ 1.6209
2000+ ¥ 1.5827
库存: 4675
起订量: 120 增量: 0
交货地:
最小起订量为:100
合计: ¥ 173.89
