RS73F2ATTD2001B

产品分类: 贴片电阻
厂牌: KOA
产品描述: 2KΩ ±0.1% 250mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 3947034
供应商: 海外现货
标准整包数: 10

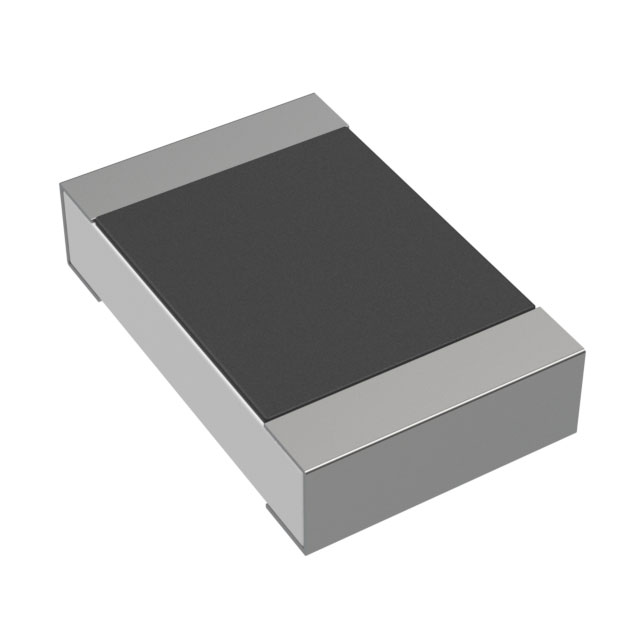

KOA 贴片电阻 RS73F2ATTD2001B

RS73F2ATTD2001B概述

    RS73 高可靠性芯片电阻技术手册

    产品简介


    RS73高可靠性芯片电阻是一款金属釉厚膜贴片电阻,具有卓越的精度和稳定性。它适用于汽车电子、工业设备及工业测量等领域。这些电阻以其高精度、高可靠性和适合回流焊接的特点而闻名。此外,它们符合欧盟RoHS要求,且满足AEC-Q200标准。

    技术参数


    | 类型 | 尺寸代码 | 尺寸(mm) | 重量(g) | 功率(W) | 最大工作电压(V) | 温度系数(TCR) | 电阻范围(Ω) |

    | 1E (0402) | 1.0+0.1/-0.05 | 0.5±0.05 | 0.2±0.1 | 0.125 | 75 | ±25 | 300~100K |
    | 1J (0603) | 1.6±0.2 | 0.8±0.1 | 0.2±0.1 | 0.2 | 100 | ±25 | 10~1M |
    | 2A (0805) | 2.0±0.2 | 1.25±0.1 | 0.25±0.15 | 0.25 | 150 | ±25 | 10~3M |
    | 2B (1206) | 3.2±0.2 | 1.6±0.2 | 0.35±0.15 | 0.33 | 200 | ±25 | 10~1M |

    产品特点和优势


    - 金属釉厚膜电阻:适用于表面贴装。
    - 高精度:TCR值为±25×10⁻⁶/K,容差为±0.1%〜±1.0%。
    - 高可靠性:在可靠性测试中,电阻变化率在±0.2%〜±0.5%范围内。
    - 适用多种焊接方式:既适用于通孔回流焊,也适用于表面贴装。
    - 符合环保要求:产品铅含量符合欧盟RoHS要求。
    - 认证标准:通过AEC-Q200认证。

    应用案例和使用建议


    RS73系列电阻广泛应用于汽车电子、工业设备及工业测量系统中。例如,在汽车导航系统中,由于高精度和高可靠性,RS73电阻可以确保系统的稳定运行。在设计电路时,应考虑温度变化对电阻的影响,以避免因热应力引起的裂缝。
    使用建议:
    1. 在重复温度变化的应用中,需注意裂缝可能产生的影响。
    2. 设计时要考虑到焊接体积、板的热辐射等因素。
    3. 确保终端部分温度不超过额定温度,否则需要根据降额曲线进行调整。

    兼容性和支持


    RS73系列电阻可与其他标准SMD(表面贴装)组件兼容,适用于多种封装形式。制造商提供详尽的技术支持和维护服务,确保用户在应用过程中能够获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度变化引起电阻变化 | 按照降额曲线调整功率 |
    | 连续脉冲引起电阻变化 | 测试产品在实际设备上的表现 |
    | 脆裂问题 | 注意焊接体积和散热设计 |

    总结和推荐


    RS73系列高可靠性芯片电阻凭借其高精度、高可靠性和广泛的应用范围,在市场上具有很强的竞争力。适用于汽车电子、工业设备及工业测量等多个领域。建议在设计精密电路时优先选择此类电阻,以确保系统稳定性和可靠性。
    总之,RS73系列电阻是一款值得信赖的产品,推荐在各种高要求应用场景中使用。

RS73F2ATTD2001B参数

参数
电阻值 2KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RS73F2ATTD2001B厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RS73F2ATTD2001B数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RS73F2ATTD2001B RS73F2ATTD2001B数据手册

RS73F2ATTD2001B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9052
100+ ¥ 0.7645
500+ ¥ 0.7339
1000+ ¥ 0.685
2500+ ¥ 0.6728
5000+ ¥ 0.6606
25000+ ¥ 0.6606
50000+ ¥ 0.6606
库存: 2342
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.05
