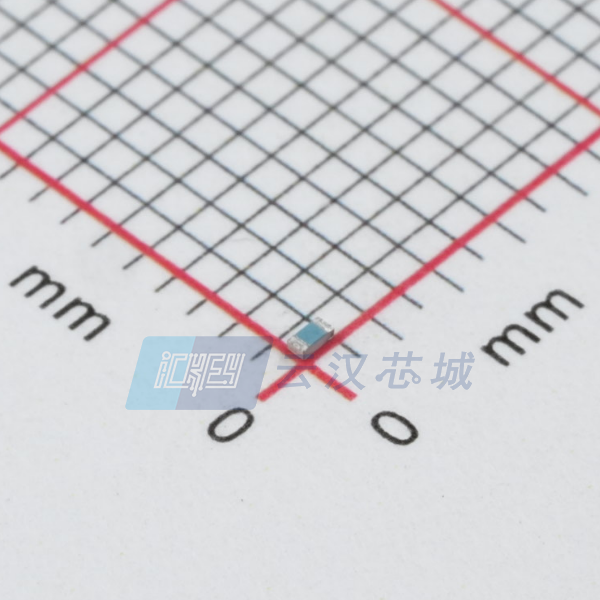

RK73H1ETTP1802F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 18KΩ ±1% 100mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 26M-RK73H1ETTP1802F
供应商: 云汉优选
标准整包数: 10
KOA 贴片电阻 RK73H1ETTP1802F

RK73H1ETTP1802F概述

    文章标题:矩形片式电阻器(精密级)——RK73H系列技术手册

    一、产品简介


    矩形片式电阻器(精密级)RK73H系列是由KOAGlobal生产的一款高精度、小型化、轻量化的电阻器。该产品适用于各种精密电子设备,如汽车、医疗设备和航空航天设备。它采用金属釉厚膜技术制造,具有出色的耐热性和耐候性,能在多种环境下稳定工作。

    二、技术参数


    - 尺寸:包含01005、0201、0402、0603、0805、1206、2010、2512等多种规格,详细尺寸参见下表。
    - 重量:根据不同的尺寸,重量范围为0.04g到37.1g。
    - 额定功率:1F:0.03W,1H:0.05W,1E:0.1W,1J:0.1W,2A:0.25W,2B:0.25W,2E:0.5W,W2H:0.75W,W3A:1W,W3A2:2W。
    - 电阻值范围:10Ω~1MΩ(部分型号)。
    - 额定环境温度:1H:70℃,1E、1J、2A、2B、2E、W2H、W3A、W3A2:125℃。
    - 最高使用电压:根据型号不同,最高使用电压范围为20V到400V。
    - 工作温度范围:-55℃~+125℃(1H),-55℃~+155℃(其他型号)。
    - 过载电压:各型号的过载电压范围从20V到500V。
    | 型号 | L (mm) | W (mm) | c (mm) | d (mm) | t (mm) | 重量(g) |

    | 1F | 0.4 | 0.2 | 0.10 | 0.11 | 0.13 | 0.04 |
    | 1H | 0.6 | 0.3 | 0.1 | 0.15 | 0.23 | 0.14 |
    | 1E | 1.0 | 0.5 | 0.2 | 0.25 | 0.35 | 0.68 |
    | 1J | 1.6 | 0.8 | 0.3 | 0.3 | 0.45 | 2.14 |
    | 2A | 2.0 | 1.25 | 0.4 | 0.3 | 0.5 | 4.54 |
    | 2B | 3.2 | 1.6 | 0.5 | 0.4 | 0.6 | 9.14 |
    | 2E | 2.6 | 1.5 | 0.65 | 24.3
    | W2H | 5.0 | 2.5 | 0.65 | 24.3
    | W3A | 6.3 | 3.1 | 0.65 | 37.1
    | W3A2 | 6.3 | 3.1 | 0.65 | 37.1

    三、产品特点和优势


    - 小型轻量:采用了先进的薄膜技术和材料,使其体积小且重量轻。
    - 高稳定性:金属釉厚膜和三层电极结构提高了产品的长期稳定性和可靠性。
    - 耐热耐候:金属釉厚膜技术使得产品能够承受较高的温度变化和恶劣的工作环境。
    - 兼容性强:可应用于多种自动化贴装机和焊接工艺,如回流焊、波峰焊。
    - 符合RoHS标准:所有型号都符合欧盟RoHS指令,环保可靠。

    四、应用案例和使用建议


    RK73H系列矩形片式电阻器广泛应用于各类精密仪器、汽车电子系统、医疗器械和航空航天设备。例如,在汽车导航系统中,RK73H可以用于稳定电源和信号处理;在医疗设备中,它可以用于电路的精确调节。在使用这类高精度电阻器时,建议严格控制焊接过程,避免过度热应力,从而减少热应力导致的电阻器损坏。

    五、兼容性和支持


    - 兼容性:RK73H系列适用于多种自动贴装机,兼容各类焊接工艺。
    - 支持服务:制造商提供详尽的技术文档和支持,确保用户在安装和使用过程中获得必要的帮助。

    六、常见问题与解决方案


    - Q1:产品在高温环境下是否会失效?
    - A1:不会。RK73H系列可以在-55℃~+125℃的温度范围内稳定工作,确保长期可靠性。

    - Q2:如何处理静电损坏?
    - A2:在设备组装过程中,应注意防止静电对电阻器的损坏,必要时使用防静电工具和措施。

    - Q3:是否支持不同电阻值的定制?
    - A3:RK73H系列支持定制电阻值,具体请联系制造商咨询。

    七、总结和推荐


    RK73H系列矩形片式电阻器是一款高性能、多功能的产品,适用于多种精密电子设备。其紧凑的设计、高稳定性、耐热耐候性能和广泛的兼容性使其在市场上具备较强的竞争优势。对于需要高精度电阻器的应用场合,强烈推荐使用RK73H系列。在选择使用前,建议详细阅读技术手册并咨询专业工程师以确保最佳使用效果。

RK73H1ETTP1802F参数

参数
电阻值 18KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73H1ETTP1802F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73H1ETTP1802F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73H1ETTP1802F RK73H1ETTP1802F数据手册

RK73H1ETTP1802F封装设计

查看详情并下载
Symbol
Footprint
3D Model
