RK73H2ATTD2264F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 2.26MΩ ±1% 250mW ±400ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: J-KOA1-1115522
供应商: Chip1stop
标准整包数: 1

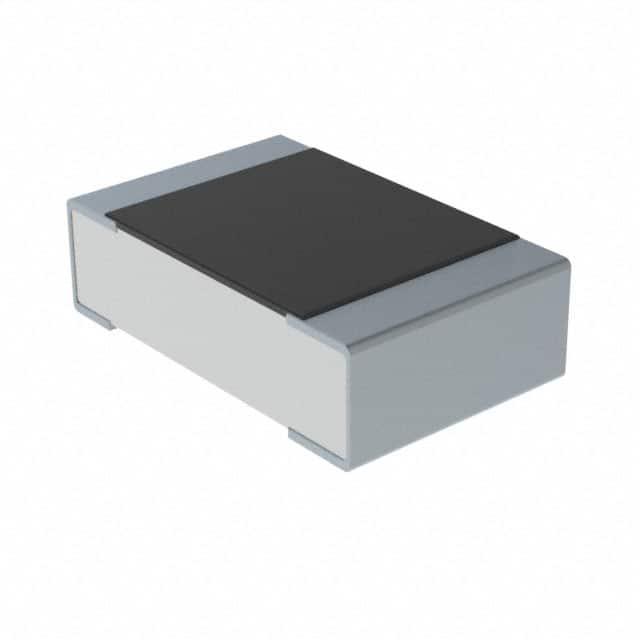

KOA 贴片电阻 RK73H2ATTD2264F

RK73H2ATTD2264F概述

    THICK FILM 角形チップ抵抗器(精密級) RK73H 产品概述

    产品简介


    THICK FILM(精密级)RK73H角形チップ抵抗器是适用于多种工业应用的高精度电阻器。其小巧轻便的设计使其非常适合空间受限的应用场合。此电阻器采用金属釉厚膜技术制造,提供出色的热稳定性和环境适应性,具有优异的长期稳定性和可靠性。
    主要功能和应用领域
    - 功能:精准调节电流,稳定电压,具备高可靠性和环境适应性。
    - 应用领域:广泛应用于汽车、医疗、航空航天等对性能和可靠性要求极高的设备中。

    技术参数


    - 尺寸(单位:毫米):
    - 1F: 0.4±0.02 x 0.2±0.02 x 0.10±0.03 x 0.11±0.03 x 0.13±0.02,重量约0.04克
    - 1H: 0.6±0.03 x 0.3±0.03 x 0.1±0.05 x 0.15±0.05 x 0.23±0.03,重量约0.14克
    - 1E: 1.0±0.05 x 0.5±0.05 x 0.2±0.1 x 0.25±0.05 x 0.35±0.05,重量约0.68克
    - 1J: 1.6±0.2 x 0.8±0.1 x 0.3±0.1 x 0.3±0.1 x 0.45±0.1,重量约2.14克
    - 2A: 2.0±0.2 x 1.25±0.1 x 0.4±0.2 x 0.3+0.2-0.1 x 0.5±0.1,重量约4.54克
    - 2B: 3.2±0.2 x 1.6±0.2 x 0.5±0.3 x 0.4+0.2-0.1 x 0.6±0.1,重量约9.14克
    - 2E: 2.6±0.2 x 1.5 x 0.65±0.15,重量约24.3克
    - W2H: 5.0±0.2 x 2.5±0.2,重量约37.1克
    - W3A: 6.3±0.2 x 3.1±0.2,重量约37.1克
    - W3A2: 6.3±0.2 x 3.1±0.2,重量约37.1克
    - 额定功率:
    - 1F: 0.03W
    - 1H: 0.05W
    - 1E: 0.1W
    - 1J: 0.1W
    - 2A: 0.25W
    - 2B: 0.25W
    - 2E: 0.5W
    - W2H: 0.75W
    - W3A: 1W
    - W3A2: 2W
    - 温度范围:-55℃~125℃(1F);-55℃~155℃(其他型号)
    - 电气特性:电阻温度系数(TCR)范围为±100 ppm/K到±400 ppm/K,具体取决于型号。
    - 环境适应性:符合欧盟RoHS标准。

    产品特点和优势


    - 小型且轻量:适合紧凑空间内的安装需求。
    - 耐热性与耐候性:使用金属釉厚膜技术确保高可靠性。
    - 三层次电极设计:提高稳定性与可靠性。
    - 适用自动化设备:支持各种自动化贴片机操作。
    - 焊接方式:兼容流焊与回流焊。
    - 无铅端子:符合RoHS环保标准。

    应用案例和使用建议


    - 案例:在汽车电子控制单元(ECU)中用于电流检测与信号处理。
    - 使用建议:
    - 使用时需考虑周围环境温度的影响,若温度超过70℃,则需要根据提供的降额曲线调整额定功率。
    - 对于大尺寸型号(如W2H, W3A, W3A2),注意热应力可能导致的损坏,应避免反复的温度循环和负荷开关。


    兼容性和支持


    - 兼容性:与其他制造商生产的设备兼容。
    - 技术支持:提供详细的产品手册及售后支持。

    常见问题与解决方案


    - Q:RK73H在高温环境下运行是否稳定?
    - A: 当环境温度达到70℃及以上时,应按照说明书中的降额曲线来调整额定功率以保证长期稳定运行。

    - Q:如何防止电阻器在组装过程中被静电损坏?
    - A: 使用防静电措施,如佩戴防静电手环,并确保工作台接地。

    总结和推荐


    综上所述,THICK FILM(精密级)RK73H角形チップ抵抗器凭借其小巧的体积、高精度、广泛的温度适应性和卓越的可靠性,在多个应用领域表现出色。尽管初始成本可能较高,但其长期稳定的性能和优越的质量使它成为一种值得推荐的高端电子元器件。尤其适合对设备稳定性要求较高的关键应用场景。

RK73H2ATTD2264F参数

参数
电阻值 2.26MΩ
精度 ±1%
额定功率 250mW
温度系数 ±400ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73H2ATTD2264F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73H2ATTD2264F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73H2ATTD2264F RK73H2ATTD2264F数据手册

RK73H2ATTD2264F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.0043 ¥ 0.036
200+ $ 0.0041 ¥ 0.0343
500+ $ 0.0039 ¥ 0.0328
1000+ $ 0.0036 ¥ 0.0302
2000+ $ 0.0035 ¥ 0.0294
5000+ $ 0.0034 ¥ 0.0284
库存: 5000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 3.6
