RK73B2BTTD332J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 3.3KΩ ±5% 250mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: RK73B2BTTD332J
供应商: 云汉优选
标准整包数: 5000

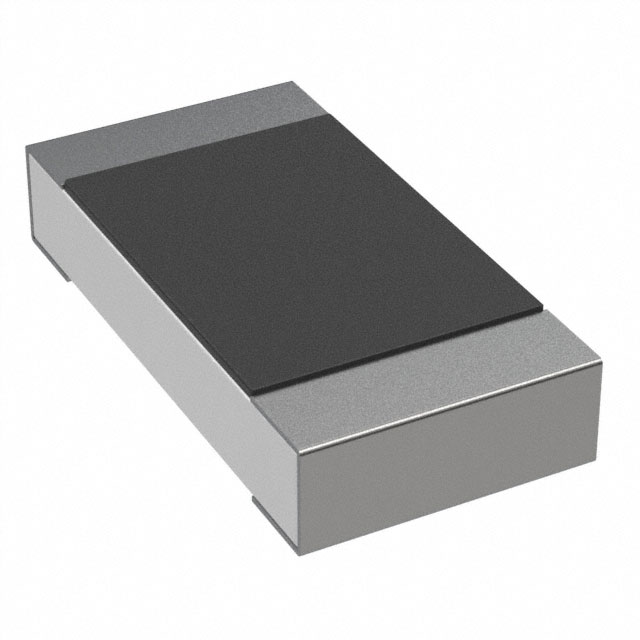

KOA 贴片电阻 RK73B2BTTD332J

RK73B2BTTD332J概述

    RK73B 系列厚膜贴片电阻器技术手册

    1. 产品简介


    产品类型: 厚膜芯片电阻器
    主要功能: 作为电路中的限流和分压元件,用于多种应用场合
    应用领域: 广泛应用于消费电子、通信设备、工业控制、医疗设备等多个领域

    2. 技术参数


    | 参数 | 值 |

    | 尺寸范围 | 01005 到 2512 |
    | 电阻范围 | 1Ω 至 22MΩ |
    | 额定功率 | 0.03W 至 2.0W |
    | 最大工作电压 | 20V 至 400V |
    | 工作温度范围 | -55°C 至 +155°C |
    | TCR (温度系数) | ±200 ppm/K |
    | 耐热冲击 | 经过AEC-Q200测试 |
    | 焊接耐热 | 流动焊接和回流焊接均适用 |
    | 环境耐受性 | 优异的热稳定性和湿度稳定性 |

    3. 产品特点和优势


    - 广泛的产品线: 提供从01005到2512尺寸的多种型号,满足不同需求。
    - 优良的环境适应性: 使用金属釉厚膜技术,确保出色的热稳定性和湿度稳定性。
    - 可靠的焊接能力: 适用于流动焊接和回流焊接工艺。
    - 符合环保标准: 无铅端子满足欧盟RoHS要求。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子产品:如手机、平板电脑等设备的电源管理和信号处理。
    - 通信设备:如路由器、交换机等设备的电源滤波和信号衰减。
    - 工业控制:如工业自动化设备的电流调节和电压分压。
    使用建议:
    - 在设计过程中考虑产品的额定工作温度和最大工作电压,以确保安全可靠的工作条件。
    - 为了更好地散热,建议在高功率应用场景下选择较大的尺寸型号。
    - 请根据实际应用选择合适的电阻值,以确保准确的限流和分压效果。

    5. 兼容性和支持


    兼容性:
    - 与各种电路板和焊盘设计兼容,具体细节请参阅附录中的包装信息。
    - 支持AEC-Q200测试标准,适用于汽车电子及其他高可靠性需求的应用。
    支持:
    - KOA Speer Electronics 提供详尽的技术支持和售后服务。
    - 用户可以联系工厂获取其他非标准包装选项的信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度超过额定值 | 根据导通曲线调整负载功率 |
    | 焊接后电阻值变化较大 | 严格控制焊接温度和时间 |
    | 受潮导致性能下降 | 存储时注意防潮措施,避免长时间潮湿环境 |

    7. 总结和推荐


    总结:
    RK73B系列厚膜贴片电阻器以其广泛的尺寸范围、高可靠性和良好的环境适应性,成为各类电子设备中的理想选择。其优越的焊接能力和高温性能使其能够在复杂的工作环境下保持稳定运行。
    推荐:
    鉴于其优秀的特性和广泛应用的前景,我们强烈推荐RK73B系列厚膜贴片电阻器在各类电子设备的设计中使用。如果您有任何疑问或需要进一步的技术支持,请随时联系KOASPEER的技术团队。

RK73B2BTTD332J参数

参数
电阻值 3.3KΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73B2BTTD332J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73B2BTTD332J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73B2BTTD332J RK73B2BTTD332J数据手册

RK73B2BTTD332J封装设计

查看详情并下载
Symbol
Footprint
3D Model
