首页  >  产品百科  >  RN73H1JTTD5303B25

RN73H1JTTD5303B25

产品分类: 贴片电阻
厂牌: KOA
产品描述: 530KΩ ±0.1% 100mW ±25ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 660-RN73H1JTTD5303B2
供应商: Mouser
标准整包数: 1

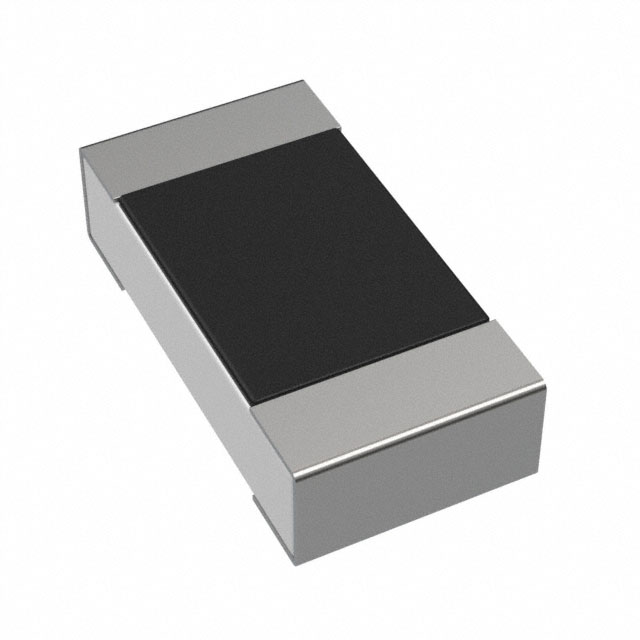

KOA 贴片电阻 RN73H1JTTD5303B25

RN73H1JTTD5303B25概述

    电子元器件技术手册:RN73H系列精密薄膜电阻

    1. 产品简介


    RN73H 系列属于长期精度高、稳定可靠的金属薄膜贴片电阻,专为汽车及工业级应用设计。该系列产品以其卓越的耐久性、抗硫化性能和高可靠性著称,在高温、高湿度等恶劣环境中仍能保持稳定的性能表现。适用于汽车电子、工业设备、测量仪器等需要高性能和高可靠性的领域。

    2. 技术参数


    尺寸与封装:
    - 封装类型:0402、0603、0805、1206、1210
    - 封装材料:卷带(Tape & Reel)采用7英寸纸带(Pitch:2mm 或 4mm),塑料托盘(Embossed Plastic Tray)用于0805及以上尺寸。
    - 备注:详见附录A关于包装细节的说明。
    基本电气参数:
    - 额定功率:
    - 0402: 0.063W
    - 0805: 0.125W
    - 1206: 0.25W
    - 1210: 0.25W
    - 额定电压:最高75V(0402)、150V(0603及以上)。
    - 额定温度范围:-55°C 至 +155°C。
    - 温度系数(TCR):
    - ±100 ppm/°C
    - ±50 ppm/°C(特殊型号)。
    性能规格:
    - 电阻值范围:10Ω 至 1.5MΩ
    - 阻值容差:±0.05%、±0.1%、±0.25%、±0.5%、±1.0%
    - 长期稳定性:
    - 85°C 条件下耐久性测试:阻值变化∆R ≤ ±0.1%
    - 高温暴露测试:阻值变化∆R ≤ ±0.1%
    3. 产品特点与优势
    - 高可靠性:通过AEC-Q200认证,适合极端工作环境。
    - 高精度:支持±0.05%高精度类型,满足精密电路需求。
    - 抗硫化性能:符合ASTM B 809-95标准,防止外部化学腐蚀。
    - 温度稳定性:优异的温度补偿能力,可在宽温范围内稳定工作。
    - 环保合规:符合欧盟RoHS要求。
    - 多功能性:广泛应用于汽车电子、工业设备、测量设备等领域。
    4. 应用案例与使用建议
    应用场景:
    - 汽车传感器信号调节电路
    - 工业自动化控制电路
    - 测量仪器精密电阻网络
    使用建议:
    - 在高湿环境下使用时,需确保清洗去除可能存在的离子污染物。
    - 安装时避免静电放电对电阻的影响,推荐使用ESD防护设备。
    - 对于高功率负载,需按照图表所示进行降额使用以延长寿命。
    5. 兼容性与支持
    - RN73H系列与其他标准表面贴装技术(SMT)设备兼容,适合自动化生产。
    - KOA Speer提供详细的技术支持文档及售后服务,客户可访问官网获取更多资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损坏导致阻值异常 | 使用防静电设备操作,并选择防静电包装。 |
    | 长时间暴露潮湿环境导致性能下降 | 使用防潮保护套或进行清洗处理。 |
    | 额定温度范围外使用出现异常 | 根据图表计算适当降额比例后运行。 |
    7. 总结与推荐
    RN73H系列金属薄膜贴片电阻凭借其高精度、高稳定性和抗恶劣环境的能力,成为精密电子设备的理想选择。尤其适合汽车电子和工业控制领域的应用。我们强烈推荐此系列产品给寻求高可靠性、高性能电阻解决方案的工程师和技术人员。
    综合评分:★★★★★(满分5星)
    推荐指数:高度推荐!

RN73H1JTTD5303B25参数

参数
电阻值 530KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RN73H1JTTD5303B25厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RN73H1JTTD5303B25数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RN73H1JTTD5303B25 RN73H1JTTD5303B25数据手册

RN73H1JTTD5303B25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.253 ¥ 2.1379
10+ $ 0.2116 ¥ 1.788
50+ $ 0.1909 ¥ 1.6131
100+ $ 0.176 ¥ 1.4868
500+ $ 0.1463 ¥ 1.2362
1000+ $ 0.1296 ¥ 1.0951
5000+ $ 0.0972 ¥ 0.8213
库存: 7518
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.13
直接购买
加入购物车
