UR732BTTD50L0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 50mΩ ±1% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: UA-UR732BTTD50L0F
供应商: 海外现货
标准整包数: 5000

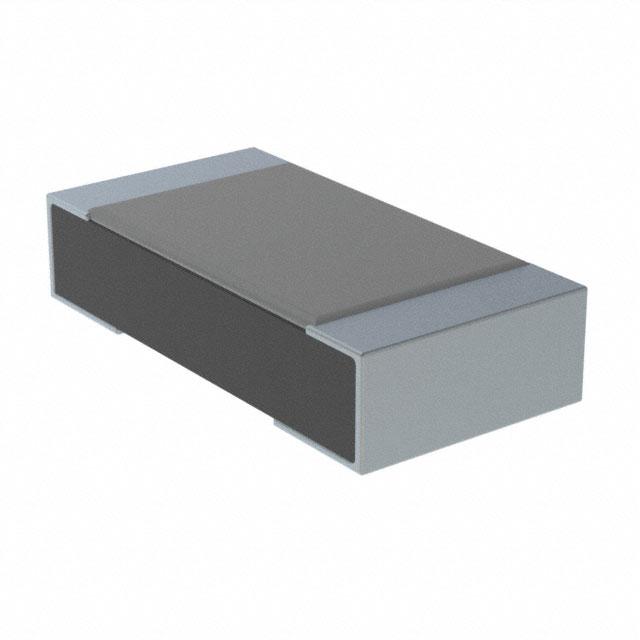

KOA 贴片电阻 UR732BTTD50L0F

UR732BTTD50L0F概述

    电子元器件UR73低电阻平面贴片电阻的技术手册

    产品简介


    UR73低电阻平面贴片电阻(低温度系数)是一款专为电源、电机电路和其他需要高精度电流检测的应用而设计的产品。这些电阻具有极低的电阻值(≤100mΩ)和高精度(±1%),能够确保电流检测的可靠性。UR73系列电阻还具有高可靠性和优良的温度稳定性(温度系数T.C.R.为±100×10^-6/K),并且完全符合欧盟RoHS标准。

    技术参数


    - 电阻范围:10mΩ至100mΩ
    - 额定功率:0.125W至1W
    - 电压额定值:√P·R
    - 温度系数(TCR):±100×10^-6/K
    - 工作温度范围:-55°C至+125°C
    - 精度:±1%
    - 封装类型:包括1E、1J、2A、2B、2H、3A

    产品特点和优势


    UR73低电阻平面贴片电阻的主要优势在于其极低的电阻值和高精度,适合于各种高精度电流检测应用。此外,这些电阻具有高可靠性和优秀的温度稳定性,能够在广泛的温度范围内保持稳定的性能。其符合欧盟RoHS标准的设计使其适用于环保要求较高的场合。UR73系列还提供多种功率等级和封装形式,以满足不同应用场景的需求。

    应用案例和使用建议


    UR73低电阻平面贴片电阻广泛应用于各种需要高精度电流检测的应用,例如电源转换器、电机控制电路、电池管理系统等。在实际使用过程中,需要注意以下几点建议:
    - 在设计电路时,应根据具体需求选择合适的电阻值和功率等级。
    - 由于电阻工作时会产生一定的热量,需注意散热措施,以避免温度过高导致电阻损坏。
    - 在极端温度环境下使用时,建议优先考虑终端部分温度进行降额操作。

    兼容性和支持


    UR73系列电阻与大多数现有的电子电路兼容,可直接替换传统电阻以提升系统的精度和可靠性。制造商提供了详尽的技术支持文档和售后服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻在高温环境下出现性能下降 | 严格按照手册中的推荐降额曲线操作,并采取有效的散热措施 |
    | 长时间负载下出现过热 | 检查电路设计,适当增加散热面积,必要时更换更高功率等级的电阻 |
    | 精度不达标 | 确保焊接质量,检查测试方法是否符合规范 |

    总结和推荐


    综上所述,UR73低电阻平面贴片电阻凭借其高精度、高可靠性和优秀的温度稳定性,成为一款值得信赖的高精度电流检测元件。特别是在需要精密电流检测的场合,如电源转换器、电机控制和电池管理系统中,UR73表现出色。强烈推荐在相关应用中使用该产品。

UR732BTTD50L0F参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UR732BTTD50L0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

UR732BTTD50L0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA UR732BTTD50L0F UR732BTTD50L0F数据手册

UR732BTTD50L0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0718 ¥ 0.6013
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3006.5
