TLR2ATTD3L00F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 3mΩ ±1% 1W ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*400μm
供应商型号: 2019-TLR2ATTD3L00FTR-ND
供应商: Digi-Key
标准整包数: 1

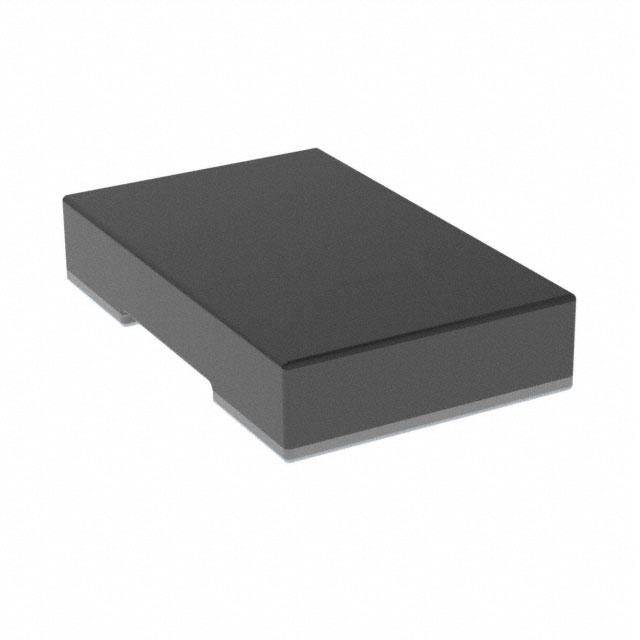

KOA 贴片电阻 TLR2ATTD3L00F

TLR2ATTD3L00F概述


    产品简介


    TLR2A金属板贴片型低电阻电阻器是一款专为电流检测设计的小尺寸表面贴装(SMD)型金属板低电阻电阻器。它适用于需要低电阻、高可靠性的应用场合,例如移动电话和小型电子设备。该产品具有低高度的特点,非常适合用于空间有限的设备。同时,它具有高可靠性,温度系数(TCR)小于±100 ppm/°C,适合回流焊接工艺。

    技术参数


    - 类型:金属板贴片型低电阻电阻器
    - 额定功率:1W
    - 标称电阻值范围:2mΩ, 3mΩ, 4mΩ, 5mΩ, 6mΩ, 7mΩ, 8mΩ, 9mΩ, 10mΩ
    - 电阻值公差:±1%
    - 引脚材料:锡(Sn)
    - 包装形式:TD,7" 4mm间距打孔纸带
    - 尺寸:0.080英寸×0.050英寸(2.00mm×1.25mm)
    - 工作温度范围:-65°C至+155°C
    - 终端部分温度:105°C
    - 热阻:
    - 2mΩ:26.1°C/W
    - 10mΩ:54.7°C/W
    - 最大脉冲限制电功率:请参见图示

    产品特点和优势


    1. 小尺寸:适合安装在空间有限的设备中,如移动电话。
    2. 低高度:适合用于低高度要求的应用场合。
    3. 高可靠性:拥有±100 ppm/°C的温度系数(TCR),确保在宽温范围内保持稳定。
    4. AEC-Q200认证:符合汽车行业标准,具有高可靠性。
    5. 环保合规:满足欧盟RoHS要求。

    应用案例和使用建议


    应用场景:
    - 电流检测:用于监测电路中的电流大小。
    - 移动设备:作为手机和其他小型电子设备的电源管理组件。
    - 汽车电子:应用于需要高可靠性的汽车电子系统。
    使用建议:
    - 在选择具体电阻值时,需根据实际电路需求进行计算,避免过载。
    - 确保正确的焊接工艺以防止因焊接不当导致损坏。
    - 定期检查设备运行状态,以确保电阻器正常工作。

    兼容性和支持


    TLR2A电阻器与市面上常见的SMT生产设备兼容,可以轻松实现自动化生产和装配。制造商提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    Q1:如何确定TLR2A的适用功率?
    - A1:查阅其规格书中的额定功率曲线,确保不超过最高额定功率。对于更高环境温度下的应用,需进行降额处理。
    Q2:如何避免在高温环境下电阻器性能下降?
    - A2:确保电阻器的工作温度不超过105°C,如需长时间在高温环境中使用,则需考虑额外的散热措施。

    总结和推荐


    综上所述,TLR2A金属板贴片型低电阻电阻器具备体积小、可靠性高、兼容性强等特点,适合于多种应用场景,特别是在电流检测和小型电子设备中表现优异。强烈推荐用户选用TLR2A,以确保高效可靠的电路设计。

TLR2ATTD3L00F参数

参数
电阻值 3mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*400μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLR2ATTD3L00F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

TLR2ATTD3L00F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA TLR2ATTD3L00F TLR2ATTD3L00F数据手册

TLR2ATTD3L00F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.2767 ¥ 2.3152
10000+ $ 0.2592 ¥ 2.1692
25000+ $ 0.2401 ¥ 2.0094
35000+ $ 0.2341 ¥ 1.9588
库存: 0
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 0
