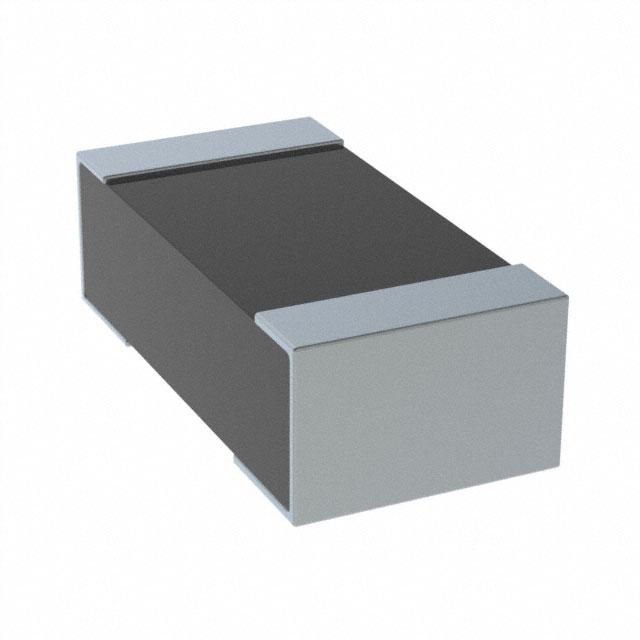

UR73D2BTTD25L0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 25mΩ ±1% 500mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*1mm
供应商型号: 660-UR73D2BTTD25L0F
供应商: Mouser
标准整包数: 1
KOA 贴片电阻 UR73D2BTTD25L0F

UR73D2BTTD25L0F概述

    # KOA Speer UR73 系列电流感应芯片电阻技术手册

    产品简介


    KOA Speer Electronics, Inc. 的 UR73 系列电流感应芯片电阻是一款高性能、高精度的电子元件,适用于各种电流测量和控制应用。这些电阻器以其非常低的电阻值和高精度可靠性著称,广泛应用于消费电子、工业自动化、汽车电子以及通讯设备等领域。
    UR73 系列电阻采用厚膜技术制造,具有优异的温度系数(TCR),能够达到 ±100 ppm/°C 的精度。此外,所有产品均符合欧盟 RoHS 标准,确保环保合规性。该系列提供多种封装尺寸和功率等级选择,以满足不同应用场景的需求。

    技术参数


    | 参数名称 | 描述 |

    | 封装尺寸 | 0402, 0603, 0805, 1206, 2010, 2512 |
    | 额定功率 | 0.125W, 0.25W, 0.33W, 0.5W, 0.75W, 1W |
    | 标称阻值范围 | 10mΩ 至 100mΩ |
    | 允许误差 | ±1% 或 ±5% |
    | 温度系数 | ±100 ppm/°C |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电压限制 | 依阻值而定,最高可达 100V |
    | 防护涂层 | 陶瓷基板镀镍或镀锡 |
    注意:
    - 当环境温度高于 70°C 时,需根据降额曲线调整功率等级。
    - 终端部分温度超过指定值时,也需参照降额曲线操作。

    产品特点和优势


    1. 极低电阻值与高精度: UR73 系列电阻具有出色的稳定性和准确性,适合精密电流检测。
    2. 低 TCR: 优秀的温度特性保证了长期使用中的可靠表现。
    3. 无铅工艺: 符合欧盟 RoHS 要求,减少环境污染。
    4. 多型号选择: 提供多样化的封装尺寸与功率选项,适应性强。
    5. 高性价比: 在保证性能的同时,成本控制合理,适合大规模商业应用。

    应用案例和使用建议


    应用案例:
    - 电动汽车电池管理系统: 利用 UR73 系列电阻监测单体电池电压,防止过充或欠压情况发生。
    - 电源管理模块: 实现高效的负载分配与保护功能。
    - 工业自动化设备: 用于精确测量电流信号并进行实时监控。
    使用建议:
    - 在高温环境下使用时,应严格遵循降额曲线调整工作条件,避免因过热导致损坏。
    - 安装时建议将电阻放置在散热良好的位置,有助于延长使用寿命。
    - 对于高频脉冲信号的应用场合,需要特别关注其瞬态响应能力,必要时可增加滤波电路。

    兼容性和支持


    UR73 系列电阻与主流 PCB 设计工具完全兼容,便于集成到现有系统中。KOASpeer 提供全方位的技术支持,包括样品供应、定制化设计咨询以及售后维护服务。如果您有任何疑问或需求,请直接联系官方客服。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻温度过高 | 检查是否超出额定功率;降低环境温度 |
    | 测量结果偏差较大 | 校准测试仪器;检查焊接质量 |
    | 出现异常噪音 | 确保良好接地;优化电路布局 |

    总结和推荐


    综上所述,KOA Speer 的 UR73 系列电流感应芯片电阻凭借其卓越的性能、灵活的配置及合理的价格,在市场上具备强大的竞争力。无论是研发阶段还是量产阶段,它都是理想的解决方案。强烈推荐此系列产品给需要高精度电流检测功能的专业人士和企业用户。
    如需进一步了解详细信息,请访问 KOA Speer 官方网站获取完整技术资料。

UR73D2BTTD25L0F参数

参数
电阻值 25mΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UR73D2BTTD25L0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

UR73D2BTTD25L0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA UR73D2BTTD25L0F UR73D2BTTD25L0F数据手册

UR73D2BTTD25L0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.782 ¥ 6.6079
10+ $ 0.5083 ¥ 4.2951
25+ $ 0.3853 ¥ 3.2554
100+ $ 0.3256 ¥ 2.7513
250+ $ 0.2695 ¥ 2.2773
500+ $ 0.23 ¥ 1.9438
1000+ $ 0.202 ¥ 1.7066
5000+ $ 0.176 ¥ 1.4875
10000+ $ 0.1659 ¥ 1.4019
库存: 9866
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
直接购买
加入购物车
