RK73B3ATTE240J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 24Ω ±5% 1W ±200ppm/℃ 2512 贴片安装 6.3mm*3.1mm*700μm
供应商型号: 660-RK73B3ATTE240J
供应商: Mouser
标准整包数: 1

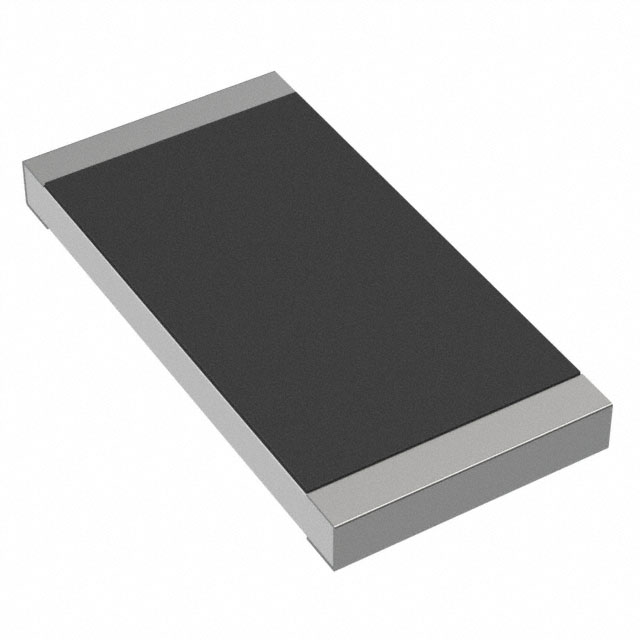

KOA 贴片电阻 RK73B3ATTE240J

RK73B3ATTE240J概述


    产品简介


    RK73B 系列厚膜贴片电阻是一种通用型厚膜芯片电阻,适用于多种电路设计需求。它们具有2%和5%的容差等级,能够承受各种恶劣的工作环境,包括高温和湿度。其主要功能是提供准确和稳定的电流调节,适合在消费电子、工业控制、汽车电子等多个领域中广泛应用。

    技术参数


    主要技术规格
    - 阻值范围: 1Ω 至 22MΩ
    - 容差等级: 2%, 5%
    - 最大额定电压:
    - 01005 尺寸: 20V (0.03W)
    - 0201 尺寸: 25V (0.05W)
    - 0402 尺寸: 50V (0.1W)
    - 0603 尺寸: 75V (0.125W)
    - 0805 尺寸: 100V (0.25W)
    - 1206 尺寸: 150V (0.25W)
    - 1210 尺寸: 200V (0.25W)
    - 2010 尺寸: 200V (0.75W)
    - 2512 尺寸: 400V (1.0W)

    性能参数
    - 热稳定性: 在70°C以上工作时,需要根据降额曲线进行功率降额
    - 耐湿性: 40°C ± 2°C,相对湿度90%-95%,持续1000小时后,阻值变化不超过±2%
    - 温度系数 (TCR): 在25°C下的典型值为±200 ppm/°C(根据不同型号)
    支持的电气特性
    - 额定功率:
    - 01005 尺寸: 0.03W
    - 0201 尺寸: 0.05W
    - 0402 尺寸: 0.1W
    - 0603 尺寸: 0.125W
    - 0805 尺寸: 0.25W
    - 1206 尺寸: 0.25W
    - 1210 尺寸: 0.25W
    - 2010 尺寸: 0.75W
    - 2512 尺寸: 1.0W

    工作环境
    - 操作温度范围: -55°C 至 +125°C
    - 额定终端温度: 125°C

    产品特点和优势


    RK73B系列厚膜贴片电阻拥有广泛的产品线,涵盖01005到2512的尺寸,具备优良的热稳定性和耐湿性。这些特性使得它们能够在流焊和回流焊接工艺中使用。此外,它们符合欧盟RoHS标准,且通过了AEC-Q200认证,确保了其在汽车电子应用中的可靠性。这些产品还支持不同的端子材料,包括锡铅合金和无铅端子,为不同应用提供了灵活性。

    应用案例和使用建议


    - 应用场景:
    - 消费电子产品中的电源管理
    - 工业自动化控制系统中的信号调理
    - 汽车电子系统中的信号传输

    - 使用建议:
    - 对于高功率应用,需要参考提供的降额曲线来选择合适的电阻。
    - 在使用过程中监测终端部分的温度,以确保不会超过额定终端温度。
    - 高温环境下的应用需注意散热,可采取合适的PCB布局来降低温度上升。

    兼容性和支持


    RK73B系列电阻与多种类型的PCB兼容,支持标准的包装形式如塑料带状包装和纸带包装。KOASPEER公司提供详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    - 问题1: 如何判断终端温度?
    - 解答: 优先考虑终端温度,如果不确定,则参考降额曲线中的终端温度限制。

    - 问题2: 如何进行热管理?
    - 解答: 使用适当的PCB布局和散热材料来确保良好的散热效果。

    总结和推荐


    总体而言,RK73B系列厚膜贴片电阻以其广泛的尺寸覆盖范围、优良的性能参数和卓越的环境适应性,成为一款值得推荐的优质产品。无论是消费电子还是汽车电子应用,其可靠性和稳定性都为其赢得了广泛的认可。我们强烈推荐使用RK73B系列电阻,以满足您对精确和稳定的电阻器的需求。

RK73B3ATTE240J参数

参数
电阻值 24Ω
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 6.3mm*3.1mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73B3ATTE240J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73B3ATTE240J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73B3ATTE240J RK73B3ATTE240J数据手册

RK73B3ATTE240J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.1208 ¥ 1.0203
100+ $ 0.1047 ¥ 0.8843
500+ $ 0.0781 ¥ 0.6599
1000+ $ 0.0715 ¥ 0.6042
4000+ $ 0.0594 ¥ 0.5019
8000+ $ 0.0464 ¥ 0.3924
48000+ $ 0.0431 ¥ 0.3638
库存: 166
起订量: 1 增量: 1
