0805J1000472MXTE03

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% X7R 100V 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: MMU-0805J1000472MXTE03-LUP4Z1-SH1F3Q
供应商: 海外现货
标准整包数: 4130

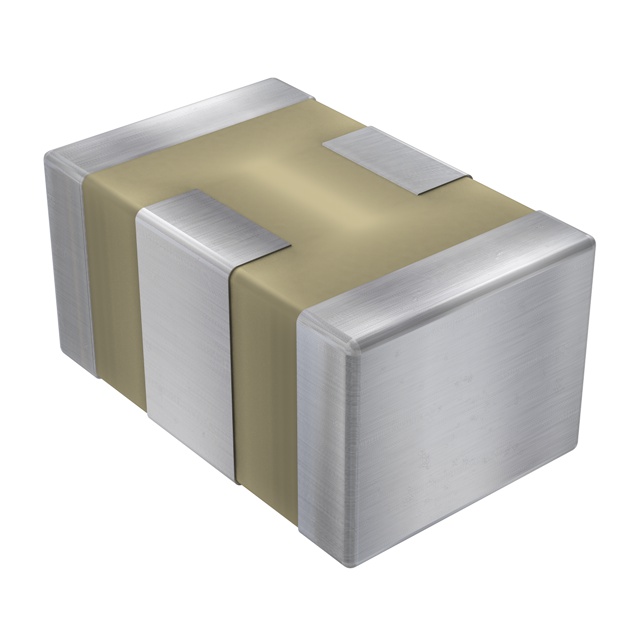

KNOWLES ELECTRONICS 陶瓷电容 0805J1000472MXTE03

0805J1000472MXTE03概述

    X2Y Integrated Passive Components

    产品简介


    Syfer X2Y 集成被动组件是一种采用三端子设计的表面贴装型EMI(电磁干扰)滤波芯片。它专为平衡线应用而设计,通过单个陶瓷芯片同时实现线路对地及线路间的过滤,提供差分和共模过滤。此外,在不平衡应用中,它还具备超低的ESL(等效串联电感)。这种组件适用于平衡和非平衡线路、双绞线和直流电机等多种场合,广泛应用于汽车、音频、传感器等领域。其尺寸从0805到1812不等,非常适合满足严格的EMC(电磁兼容性)需求。

    技术参数


    - 电容范围:1 pF 至 100 nF
    - 温度系数:
    - C0G/NP0:0 ± 30 ppm/℃
    - X7R:-55℃至+125℃范围内为±15%
    - 损耗因子:
    - C0G/NP0:C<50 pF时为0.0015(15/Cr+0.7),C≥50 pF时为0.0015
    - X7R:≤0.025
    - 绝缘电阻:≥100 GΩ 或 ≥1000 秒(以较小者为准)
    - 介电强度电压:5 ±1 秒内电压达最大值50 mA充电电流
    - 老化率:
    - C0G/NP0:无
    - X7R:<2%每十年时间
    - 介电材料:X7R 或 C0G/NP0
    - 电气配置:多电容配置
    - 耐压能力:
    - 16 Vdc:取决于电容值
    - 25 Vdc:取决于电容值
    - 50 Vdc:取决于电容值
    - 100 Vdc:取决于电容值
    - 200 Vdc:取决于电容值
    - 500 Vdc:取决于电容值
    - 测量条件:在1000小时点进行电容测量,典型匹配误差小于5%,可提供更严格的公差。

    产品特点和优势


    Syfer X2Y 集成被动组件的主要优势在于其非常低的电感,可替换两到三个传统组件。它能够抵消温度、电压和老化的影响,并且能同时提供共模和差分模式衰减。此外,它适用于平衡和非平衡线路,尤其适合高频、直流电机、音频放大器和CANBUS等应用。

    应用案例和使用建议


    Syfer X2Y 集成被动组件已经在多种应用场景中得到验证。例如,在汽车电子系统中,它可以用于过滤电源线上的噪声,提高系统的可靠性。在音频系统中,它可以有效抑制共模干扰,提升音质。在传感器应用中,它能够保护敏感电路免受外部电磁干扰的影响。
    使用建议:
    - 确保正确的电路设计,以最大化利用其低电感特性。
    - 在大功率应用中,需要特别注意散热管理,以避免因过热导致的失效。

    兼容性和支持


    Syfer X2Y 集成被动组件与现有的电子元件具有良好的兼容性,可以方便地集成到现有的电路板设计中。制造商提供了详细的焊接指导和应用指南,确保安装和使用过程中的可靠性和稳定性。

    常见问题与解决方案


    1. 问:如何防止焊接过程中出现锡渗现象?
    - 解决方案:使用符合标准的焊料和适当的焊接工艺,控制焊接时间和温度,避免过长时间的高温暴露。
    2. 问:如何处理存储不当导致的氧化问题?
    - 解决方案:确保在适宜的温度和湿度条件下储存,并尽快使用包装好的产品。必要时可以将未使用的部件放入密封容器并加入环境控制剂。
    3. 问:如何优化板弯性能?
    - 解决方案:选择FlexiCapTM封装的产品,它可以显著提高弯曲耐久性,减少机械损坏的风险。

    总结和推荐


    Syfer X2Y 集成被动组件是一款高性能的电子元件,具备卓越的电气特性和优良的机械性能。它的多重优势使其成为各种高要求应用的理想选择。对于需要高可靠性、低噪声和强大电磁兼容性的设计项目,我们强烈推荐使用Syfer X2Y 集成被动组件。无论是汽车、音频还是工业控制领域,它都能提供可靠的解决方案,助力您的项目成功实施。

0805J1000472MXTE03参数

参数
电容值 4.7nF
容差 ±20%
温度系数 X7R
额定电压 100V
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0805J1000472MXTE03厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0805J1000472MXTE03数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0805J1000472MXTE03 0805J1000472MXTE03数据手册

0805J1000472MXTE03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4130+ $ 0.257 ¥ 2.177
5000+ $ 0.2262 ¥ 1.916
10000+ $ 0.2056 ¥ 1.7416
库存: 4130
起订量: 4130 增量: 0
交货地:
最小起订量为:4130
合计: ¥ 8991.01
