0603J5000150GCT

产品分类: 陶瓷电容
产品描述: 15pF ±2% C0G(NP0) 500V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: DMT-0603J5000150GCT
供应商: 海外现货
标准整包数: 1

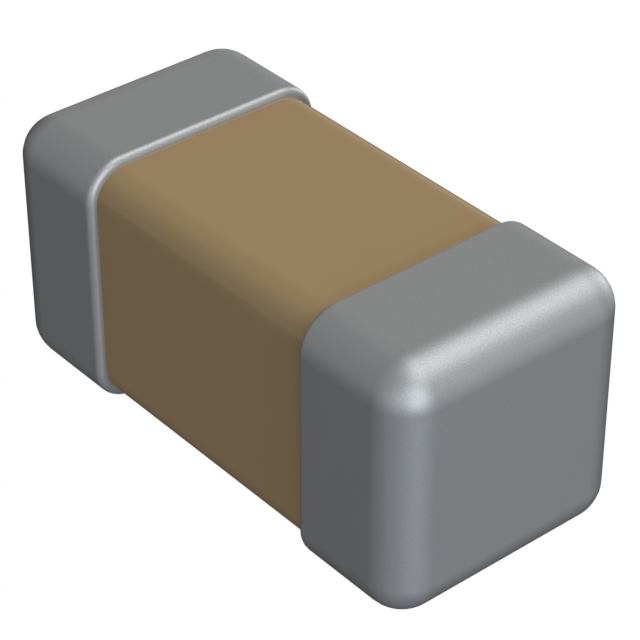

KNOWLES ELECTRONICS 陶瓷电容 0603J5000150GCT

0603J5000150GCT概述


    产品简介


    产品名称:Syfer标准多层陶瓷电容器(MLCC)
    Syfer的MLCC系列产品是专门设计用于广泛的应用场合,提供从0.47pF到22µF的电容值范围。这些电容器适用于从消费电子产品到工业控制系统的各类应用。主要材料为C0G/NP0和X7R介电材料,分别适合对温度系数要求严格的高可靠性应用和对体积要求更为敏感的一般用途应用。

    技术参数


    - 电容范围:0.47pF至22µF
    - 温度系数:
    - C0G/NP0:0±30ppm/℃
    - X7R:±15%,范围从-55℃到+125℃
    - 损耗因数:
    - C0G/NP0:Cr>50pF时≤0.0015;Cr≤50pF时=0.0015(15÷Cr+0.7)
    - X7R:≤0.025
    - 绝缘电阻:≥100GΩ 或 ≥1000秒(取两者较小者)
    - 介电耐压:电压施加5±1秒,最大充电电流为50mA
    - 老化率:
    - C0G/NP0:零
    - X7R:<2%每时间十年

    产品特点和优势


    Syfer MLCC的主要特点是采用了独特的湿法制造工艺,并且配备了贵金属电极。这使得产品具备优良的稳定性和可靠性。特别是,X7R系列具有较低的老化率,而C0G/NP0系列则在温度稳定性方面表现优异。此外,FlexiCapTM终止材料提供了更高的可靠性和优越的机械性能,使其特别适合于复杂环境下的应用,如航空航天和空间应用。

    应用案例和使用建议


    应用案例
    Syfer MLCC被广泛应用于各种电子设备中,例如医疗设备、汽车电子、通信设备等。这些应用需要稳定的电容值和良好的温度特性。特别是在需要进行多次温度循环测试的环境中,C0G/NP0系列可以表现出色。
    使用建议
    对于使用过程中可能出现的热应力问题,建议采用自然冷却方式以避免强制冷却导致的热破裂。在波峰焊接过程中,建议选用Sn/Ni电镀端子,以减少焊接过程中的银溶解问题。对于需要较大弯曲能力的应用场合,建议选择带有FlexiCapTM终端的型号,以便提高机械耐久性。

    兼容性和支持


    Syfer MLCC支持多种常用的回流焊和波峰焊接方法。制造商提供了详细的焊接指南,并且针对特定客户需求,还可以考虑定制尺寸的产品。同时,Syfer也提供了相应的技术支持和服务,确保用户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问题:焊接后出现开路故障
    - 解决方案:检查是否有银溶解现象发生,尝试调整焊接温度和时间以减少银溶解的可能性。
    2. 问题:无法达到预期的电容值
    - 解决方案:确认产品的参考年龄是否已超过1000小时,如果超出,则需要重新测量电容值以确保符合规定范围。

    总结和推荐


    总体来看,Syfer的MLCC产品在电容范围、温度稳定性、老化率等方面均表现优异。特别值得一提的是,其FlexiCapTM终端技术显著提高了产品的机械性能,非常适合应用于高可靠性和恶劣环境下的电子设备中。因此,我们强烈推荐这一系列产品给寻求高性能、高可靠性的应用开发工程师。

0603J5000150GCT参数

参数
电容值 15pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0603J5000150GCT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0603J5000150GCT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0603J5000150GCT 0603J5000150GCT数据手册

0603J5000150GCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
