首页  >  产品百科  >  0603J0500223JXT

0603J0500223JXT

产品分类: 陶瓷电容
产品描述: 22nF ±5% X7R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号:
供应商:
标准整包数: 0

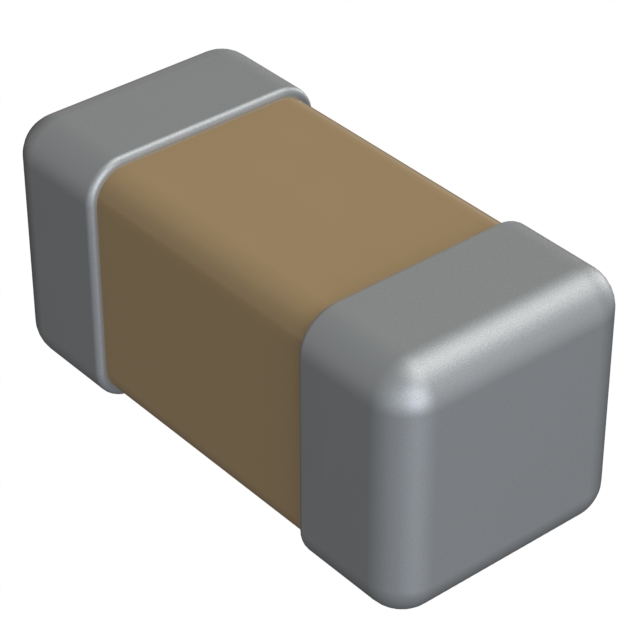

KNOWLES ELECTRONICS 陶瓷电容 0603J0500223JXT

0603J0500223JXT概述

    文章标题:标准MLCC(多层陶瓷电容器)全面解析

    1. 产品简介


    标准MLCC系列提供了一系列直流额定值的多层陶瓷电容器,涵盖了从0.47pF到22μF的容值范围,尺寸从0603到8060。这些电容器适用于所有通用和高可靠性应用,特别在封装尺寸和可靠性方面具有显著优势。所有的MLCC都采用Syfer独特的湿法工艺制造,结合了贵金属电极,确保产品的高性能和长期稳定性。

    2. 技术参数


    | 参数项 | 具体数值 |

    | 容值范围 | 0.47pF至22μF |
    | 温度系数 | C0G/NP0: 0±30ppm/℃ |
    X7R: ±15% (-55℃至+125℃) |
    | 损耗因子 | C0G/NP0: Cr>50pF ≤0.0015
    Cr≤50pF = 0.0015(15÷Cr+0.7) |
    X7R: ≤0.025 |
    | 绝缘电阻 | 100GΩ 或 1000秒(两者中较短者) |
    | 耐压 | 电压应用于5±1秒,最大充电电流为50mA |
    | 老化率 | C0G/NP0: 零
    X7R: <2%每时间十倍程 |

    3. 产品特点和优势


    - 高精度:通过“湿法”工艺,C0G/NP0型号可以实现±1%的紧密容值公差。
    - 优异的老化性能:C0G/NP0几乎无老化损失,而X7R的老化率低于2%每时间十倍程。
    - 独特FlexiCapTM技术:提高了机械性能,使电容器能够在更大程度的板弯下运行,且不影响任何电气参数。
    - 多种封装尺寸:支持从0603到8060的各种封装尺寸,满足不同的应用需求。

    4. 应用案例和使用建议


    MLCC广泛应用于消费电子、通信、汽车电子等多个领域,尤其适用于需要精密容值和良好稳定性的场合。例如,在便携式电子设备中,这些电容器可用于滤波和旁路应用,确保电源稳定。使用建议包括选择合适的封装尺寸和工作电压,并考虑材料兼容性和散热设计以提高整体可靠性。

    5. 兼容性和支持


    - 兼容性:Syfer MLCC与现有的焊接方法完全兼容,包括再流焊和波峰焊。
    - 支持:公司提供了详细的应用指南和技术支持,帮助客户优化装配和焊接过程。

    6. 常见问题与解决方案


    - Q:如何避免焊接过程中的氧化问题?
    - A:推荐使用惰性气体环境进行焊接,同时控制最高温度和熔化停留时间。
    - Q:如何防止锡溶解导致失效?
    - A:选用含有镍或铜防溶解屏障层的电镀材料,可有效防止失效。


    7. 总结和推荐


    总结:标准MLCC系列以其高精度、优异的环境适应性和稳定的机械性能,成为各类应用的理想选择。FlexiCapTM技术更是为其增添了一层保护,显著提升了产品的可靠性和耐用性。
    推荐:强烈推荐使用Syfer的MLCC系列产品,特别是对于对容值精度和稳定性有较高要求的应用。此外,Syfer提供了详尽的技术文档和支持,进一步保障了产品使用的便捷性和可靠性。
    本文全面解析了标准MLCC系列的技术参数、特点及应用场景,希望对您理解和选择适用的电子元器件有所帮助。如果您有任何疑问,欢迎联系Syfer的销售部门获取更多技术支持。

0603J0500223JXT参数

参数
电容值 22nF
容差 ±5%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0603J0500223JXT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0603J0500223JXT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0603J0500223JXT 0603J0500223JXT数据手册
