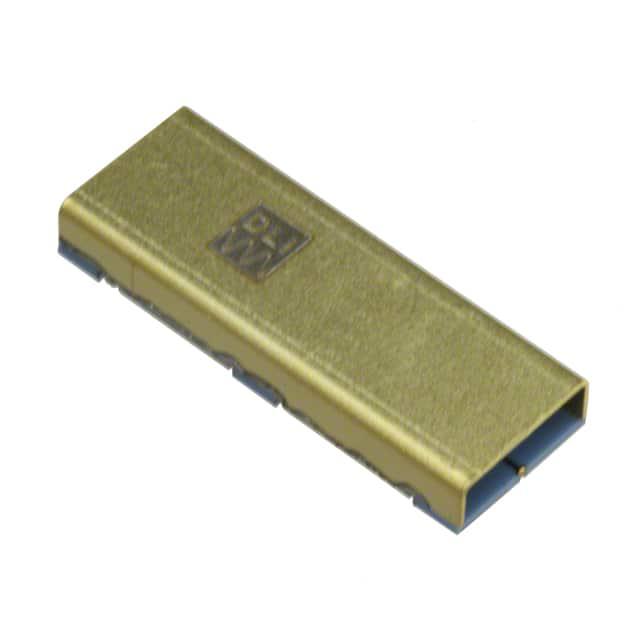

B080MB5S

产品分类: 其他滤波器
产品描述: 3dB 8GHz 1GHz SMD-8P 贴片安装 12.7mm*4.57mm*2.24mm
供应商型号: 1761-1021-ND
供应商: Digi-Key
标准整包数: 1
KNOWLES ELECTRONICS 其他滤波器 B080MB5S

B080MB5S概述

    # 8 GHz 表面贴装带通滤波器 (B080MB5S) 技术手册

    产品简介


    8 GHz 表面贴装带通滤波器 (B080MB5S) 是 DLI(Dielectric Laboratories)推出的一款高性能表面贴装产品,专为满足 5G 频段的需求而设计。作为一款通用型带通滤波器,其利用了DLI低温损耗、温度稳定的材料,在实现小型化的同时保持了性能的稳定性。这款滤波器以其紧凑的设计和卓越的温度适应性在射频电路设计中脱颖而出。
    主要功能
    - 工作频率范围:7.5 GHz 至 8.5 GHz。
    - 带内插入损耗低至 2.0 dB,最高可达 3.0 dB。
    - 高端和低端的抑制能力分别达到 30 dB 和 40 dB。
    - 提供全屏蔽组件,避免外界干扰。
    - 特性阻抗为 50 Ω,与大多数射频设备兼容。
    应用领域
    - 5G 通信系统。
    - 射频前端模块。
    - 测试仪器。
    - 航空航天及军事应用。

    技术参数


    以下为该产品的详细技术规格:
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) |
    ||
    | 频率范围 | 7.5 GHz | 8.5 GHz | 8.5 GHz |
    | 插入损耗 (dB) | N/A | 2.0 – 3.0 | N/A |
    | 回波损耗 (dB) | 10 dB | 14 dB | 18 dB |
    | 低端抑制 (dB) | DC – | 30 dB | 40 dB |
    | 高端抑制 (dB) | 9.25 GHz | 30 dB | 40 dB |
    | 输入功率 (W) | 待定 (TBD)
    | 尺寸 (L x W x H) | 0.500 in | 0.180 in | 0.100 in |
    注:上述参数基于典型室温下的测试结果,插入损耗随温度变化可能波动 ±0.5 dB。

    产品特点和优势


    1. 小巧尺寸:0.500 × 0.180 × 0.100 英寸的超紧凑封装,非常适合高密度布局需求。
    2. 全屏蔽设计:提供全面的电磁防护,确保优异的抗干扰能力。
    3. 稳定性能:通过采用低损耗、高温稳定材料,保证在整个工作温度范围内(-55°C 至 +125°C)性能的一致性。
    4. 便捷安装:采用表面贴装封装形式,易于自动化生产。
    5. 可靠耐用:符合 MSL1 等级标准,适合长期运行。

    应用案例和使用建议


    应用场景
    - 在 5G 基站中作为射频前端的一部分,用于信号的精确滤波。
    - 医疗成像设备中作为高频信号处理器件。
    - 军事雷达系统中的信号选择模块。
    使用建议
    - 设计时需特别注意 PCB 的接地布局,以减少杂散电感对滤波效果的影响。
    - 若需要更高功率输出,可考虑优化 PCB 材料或增加散热措施。

    兼容性和支持


    该滤波器适用于多种射频设备,并且其尺寸和接口设计均符合行业标准,能够轻松集成到现有系统中。厂商提供了详尽的技术文档和支持服务,包括设计指南、样品申请和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期范围 | 检查 PCB 布局是否合理;重新校准焊接参数。 |
    | 回波损耗不符合要求 | 确保阻抗匹配正确;调整 PCB 层叠结构。 |
    | 高温环境下性能下降 | 更换耐高温 PCB 材料;优化散热设计。 |

    总结和推荐


    综上所述,B080MB5S 是一款性能卓越、应用广泛的射频滤波器。凭借其优异的小型化设计、良好的温度稳定性以及出色的电磁兼容性,该产品非常适合现代无线通信系统的需求。如果您正在寻找一款既高效又可靠的滤波解决方案,那么 B080MB5S 绝对值得考虑。
    推荐指数:★★★★☆
    此产品不仅技术先进,而且应用广泛,是一款极具市场竞争力的产品。无论是在研发阶段还是大规模生产过程中,它都表现出色,因此我们强烈推荐将其纳入您的项目规划中。

B080MB5S参数

参数
带宽 1GHz
插入损耗 3dB
中心频率 8GHz
长*宽*高 12.7mm*4.57mm*2.24mm
通用封装 SMD-8P
安装方式 贴片安装
零件状态 在售
包装方式 散装

B080MB5S厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

B080MB5S数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 其他滤波器 KNOWLES ELECTRONICS B080MB5S B080MB5S数据手册

B080MB5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 132.756 ¥ 1111.0018
10+ $ 108.3399 ¥ 906.6697
25+ $ 101.4911 ¥ 849.3537
库存: 222
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1111
直接购买
加入购物车
