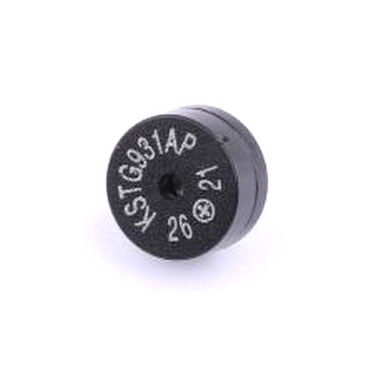

KSTG931AP-1

产品分类: 蜂鸣器
厂牌: KINGSTATE ELECTRONICS/台湾志丰电子
产品描述:
供应商型号: 14M-KSTG931AP-1
供应商: 云汉优选
标准整包数: 1
KINGSTATE ELECTRONICS/台湾志丰电子 蜂鸣器 KSTG931AP-1

KSTG931AP-1概述

    KSTG931AP-1 电感式蜂鸣器技术手册

    产品简介


    KSTG931AP-1 是由志豐電子股份有限公司(KINGSTATE ELECTRONICS CORP)生产的电磁式蜂鸣器。该蜂鸣器具有紧凑的设计和高音压输出的特点,适用于各种需要声音报警或提示的应用场合。这些应用包括工业设备、医疗器械、家用电器、安全警报系统、玩具和智能家居产品等领域。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 额定电压 | 3.0V
    | 操作电压范围 | 2.0V 至 4.0V
    | 平均耗电流 | 最大 80mA | 施加额定电压、2730Hz方波、50%负载 |
    | 直流阻抗 | 15.0Ω ± 2.3Ω
    | 输出音压 | 最小 85dB(典型值 92dB) | 距离 10cm 处 |
    | 額定頻率 | 2730Hz
    | 操作温度范围 | -20℃ 至 +60℃
    | 储存温度范围 | -30℃ 至 +70℃
    | 尺寸 | φ9.0mm x H4.5mm | 请参见外观尺寸图 |
    | 重量 | 0.60g
    | 材质 | PPO(黑色)
    | 终端 | 镀金 | 请参见外观尺寸图 |

    产品特点和优势


    KSTG931AP-1 电磁式蜂鸣器具备以下几个显著的优势:
    - 高音压输出:在 10cm 处的最小输出音压为 85dB(典型值 92dB),能够产生响亮而清晰的声音信号。
    - 宽工作温度范围:操作温度范围为 -20℃ 至 +60℃,储存温度范围为 -30℃ 至 +70℃,适合多种恶劣环境下的应用。
    - 可靠性高:通过多项严苛的机械和环境测试,确保长期稳定可靠的工作。
    - 环保设计:符合 RoHS 2.0 法规要求,对环境友好。

    应用案例和使用建议


    应用场景:此电磁式蜂鸣器常用于工业控制设备的声光报警、医疗仪器的提示音、安防系统的紧急报警、家庭电器的操作提示等领域。例如,在一个智能门铃系统中,可以利用此蜂鸣器在有人来访时发出提醒音。
    使用建议:
    1. 环境适应性:在安装时需考虑其操作温度范围和储存温度范围,确保电子设备能够正常工作。
    2. 连接方式:确保正确的连接方式,避免因接线错误导致损坏。
    3. 防护措施:考虑到震动和跌落的影响,建议采取适当的固定和保护措施,以防意外损坏。

    兼容性和支持


    KSTG931AP-1 电磁式蜂鸣器与大多数常见的电子设备具有良好的兼容性,可以方便地集成到现有的硬件系统中。公司提供详尽的技术支持和维护服务,包括在线咨询服务、电话支持和售后技术支持。

    常见问题与解决方案


    1. Q: 如何检查焊锡附着性?
    A: 根据规格书中的方法,将端子部分浸入松香溶液 5 秒,然后浸入加温至 270℃ 的焊锡槽中 3 秒。至少 90%的端子应被焊锡覆盖(除端子边缘)。
    2. Q: 如何进行振动测试?
    A: 在每个 X、Y、Z 方向上分别进行 2 小时的振动测试,振动频率范围为 10~55Hz,振幅为 1.5mm。测试后,确保单体外观和电性能(音压变化在 ±10dBA 内)符合规格。

    总结和推荐


    KSTG931AP-1 电磁式蜂鸣器以其优异的音压输出、广泛的工作温度范围和出色的可靠性,在各类声音报警系统中表现优异。无论是工业、医疗还是家庭应用,这款蜂鸣器都是一个非常理想的选择。综上所述,我们强烈推荐使用此款蜂鸣器来满足您的声音报警需求。

KSTG931AP-1参数

参数
声压级 -
频率 -
阻抗 -
端接类型 -
工作电压 -

KSTG931AP-1数据手册

厂牌 PDF简要描述 下载
KINGSTATE ELECTRONICS/台湾志丰电子 蜂鸣器 KINGSTATE ELECTRONICS/台湾志丰电子 KSTG931AP-1 KSTG931AP-1数据手册

KSTG931AP-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
