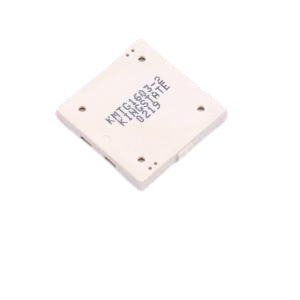

KMTG1603-2

产品分类: 蜂鸣器
厂牌: KINGSTATE ELECTRONICS/台湾志丰电子
产品描述: 25V 16mm*16mm*2.5mm
供应商型号: 14M-KMTG1603-2
供应商: 云汉优选
标准整包数: 1
KINGSTATE ELECTRONICS/台湾志丰电子 蜂鸣器 KMTG1603-2

KMTG1603-2概述

    KMTG1603-2 压电式蜂鸣器技术手册

    产品简介


    KMTG1603-2 是一款压电式蜂鸣器,由志豐電子股份有限公司(KINGSTATE ELECTRONICS CORP)生产。它广泛应用于各种电子产品中,如警报系统、医疗器械、智能家居设备等。这种蜂鸣器利用压电效应产生声音,能够在有限的空间内实现有效的声波输出。

    技术参数


    以下是KMTG1603-2的技术参数:
    | 参数 | 单位 | 规格 | 测试条件 |
    ||
    | 最大操作电压 | V | MAX 25 | - |
    | 消耗电流 | mA | MAX 3 | 5Vp-p,4.0KHz |
    | 输出音压 | dB | MIN 78 | 10cm/3Vp-p,4.0KHz|
    | 静电容量 | pF | 16,000 ± 30% | 1KHz/1V |
    | 操作温度范围 | ℃ | -40 ~ +70 | - |
    | 储存温度范围 | ℃ | -40 ~ +85 | - |
    | 尺寸 | mm | L16.0 x W16.0 x H2.6 | 参见外观尺寸图 |
    | 重量(最大值) | g | 0.8 | - |
    | 材质 | - | LCP(白色) | - |
    | 终端类型 | - | SMD型(镀锡) | 参见外观尺寸图 |

    产品特点和优势


    1. 高性能:最大操作电压可达25V,能产生高达78dB的输出音压。
    2. 耐温范围广:能够在极端温度范围内正常工作,从-40℃至+70℃。
    3. 小尺寸设计:仅16.0 x 16.0 x 2.6 mm,非常适合紧凑空间应用。
    4. 可靠性强:通过严格的机械特性测试和环境测试,确保长时间稳定运行。
    5. 环保材料:采用LCP材质,符合RoHS标准,对环境友好。

    应用案例和使用建议


    KMTG1603-2 适用于多种应用场景,例如医疗设备中的报警器、家庭安防系统中的门禁警报、以及工业控制面板中的警告提示等。
    使用建议:
    1. 在使用过程中,保持环境温度在-40℃至+70℃之间,以确保最佳性能。
    2. 为了提高音质和可靠性,在安装时需确保蜂鸣器与电路板的良好接触。

    兼容性和支持


    KMTG1603-2 支持SMD(表面贴装)焊接工艺,易于集成到现有电路板中。该公司提供完善的售后服务和技术支持,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:蜂鸣器不发声
    解决办法:检查输入电压是否符合要求,确认电路连接无误。
    2. 问题:输出音压偏低
    解决办法:调整输入信号幅度,确保达到规定的电平。
    3. 问题:安装后出现断裂
    解决办法:焊接时需严格按照标准温度曲线进行,避免高温导致损坏。

    总结和推荐


    KMTG1603-2 作为一款高性能压电式蜂鸣器,具备出色的音压输出能力和宽泛的操作温度范围。其紧凑的设计和稳定的性能使其成为各类电子设备的理想选择。鉴于其卓越的特点和广泛的适用范围,我们强烈推荐此产品。

KMTG1603-2参数

参数
频率 -
阻抗 -
端接类型 -
工作电压 25V
声压级 -
长*宽*高 16mm*16mm*2.5mm

KMTG1603-2数据手册

厂牌 PDF简要描述 下载
KINGSTATE ELECTRONICS/台湾志丰电子 蜂鸣器 KINGSTATE ELECTRONICS/台湾志丰电子 KMTG1603-2 KMTG1603-2数据手册

KMTG1603-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.3742
10+ ¥ 5.0581
30+ ¥ 4.5143
300+ ¥ 3.7885
800+ ¥ 3.2887
24000+ ¥ 3.1613
库存: 1105
起订量: 1 增量: 800
交货地:
最小起订量为:1
合计: ¥ 5.37
直接购买
加入购物车
