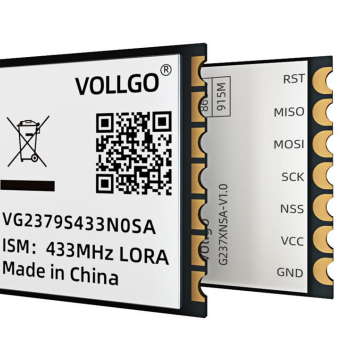

VG2379S433N0SA

产品分类: 其他射频器件
产品描述:
供应商型号: SG-VG2379S433N0SA
供应商: 云汉优选
标准整包数: 96
VOLLGO/深圳沃进科技 其他射频器件 VG2379S433N0SA

VG2379S433N0SA概述

    VG2379SxxxN0SA sub-GHz 无线模块技术手册

    一、产品简介


    VG2379SxxxN0SA 系列无线模块基于Semtech公司的SX1268高性能无线收发芯片设计。它是一款体积小巧、低功耗、远距离的双向无线收发模块,具有出色的温度稳定性。该模块适用于智能抄表、供应链和物流、楼宇自动化、农业传感器等多种应用领域,特别适合复杂、恶劣的工业环境。

    二、技术参数


    | 参数 | 值 | 备注 |
    |
    | 电压范围 | 1.8~3.7V | 通常使用3.3V |
    | 频段范围 | 433MHz/490MHz | 根据具体硬件模组决定 |
    | 输出功率 | -3dBm to +22dBm | 步进值1dBm |
    | 无线速率 | FSK: 0.6kbps~300Kbps
    LoRa: 0.018kbps~62.5kbps | 可编程配置 |
    | 调制方式 | LoRa、(G)FSK | 推荐LoRa |
    | 晶振频率 | 32MHz | 有源温补晶振 |
    | 接收灵敏度 | -137dBm | LoRa调制,BW=125kHz,SF=12 |
    | 接收带宽 | FSK: 4.8kHz~467kHz
    LoRa: 7.8kHz~500kHz | 可编程配置 |
    | 发射电流 | 118mA | 发射功率 = +22dBm |
    | 接收电流 | 6mA | DC-DC模式 |
    | 休眠电流 | <1uA
    | 驱动接口 | SPI | 标准4线SPI,SPI时钟≤10MHz |
    | 天线阻抗 | 50欧姆
    | 存储温度 | -55℃ ~+125℃
    | 工作温度 | -40℃ ~+85℃ | 工业级 |
    | 尺寸大小 | 11.5x11.5mm

    三、产品特点和优势


    - 支持多种调制解调方式:支持LoRa和(G)FSK调制解调。
    - 高链接预算:162dB的最大链路预算,保证了优秀的通信距离。
    - 高输出功率:最高可达+22dBm,确保通信的可靠性和稳定性。
    - 低功耗:低于6mA的接收电流,特别适用于电池供电设备。
    - 广泛的频段覆盖:支持410MHz到810MHz的连续频率覆盖范围,适应多种应用场景。
    - 易于集成:用户无需深入了解射频电路设计即可开发高性能无线方案。

    四、应用案例和使用建议


    应用案例:
    - 智能抄表:通过无线模块实现远程抄表,减少人工操作,提高效率。
    - 供应链和物流:实时追踪货物的位置和状态,提升物流管理效率。
    - 楼宇自动化:利用无线模块实现楼宇内的设备联网,提高智能化水平。
    使用建议:
    - 电源设计:建议使用LDO稳压芯片,并确保电源电压在推荐范围内。
    - 天线设计:采用邮票孔接口,射频走线长度不超过20mm,以保证阻抗匹配。
    - 软件编程:设置DIO2为RF信号切换开关控制,设置DIO3为晶振电源,避开晶振的镜像频点。

    五、兼容性和支持


    VG2379SxxxN0SA无线模块与其他标准接口兼容,例如IPEX延长线和SMA接口。公司提供技术支持和维护服务,确保客户在使用过程中得到及时帮助。

    六、常见问题与解决方案


    1. 问题:模块接收电流过大
    - 解决办法:检查电源电压是否超出推荐范围,确认滤波电容是否正确安装。
    2. 问题:模块无法正常工作
    - 解决办法:检查硬件连接是否正确,软件编程是否有误,参考模块手册进行排查。
    3. 问题:模块无法匹配天线
    - 解决办法:使用网络分析仪测量天线实际阻抗,调整匹配电路中的元件值,确保阻抗匹配。

    七、总结和推荐


    VG2379SxxxN0SA系列无线模块以其高链接预算、高输出功率、低功耗和广泛的应用兼容性,在各种工业和消费领域具有显著的优势。强烈推荐在需要远程无线通信的场景中使用此模块。无论是智能抄表还是供应链管理,VG2379SxxxN0SA都能提供可靠的解决方案。

VG2379S433N0SA厂商介绍

VOLLGO公司是一家致力于研发和生产高品质工业产品的企业。其主营产品分为以下几类:

1. 电气设备:包括各种电机、发电机、变压器等,广泛应用于电力、工业自动化和能源领域。
2. 机械制造:涵盖各类机械零部件、机床、自动化设备等,服务于制造业、汽车业等多个行业。
3. 环保技术:提供废水处理、废气净化等环保解决方案,助力企业实现绿色生产。
4. 信息技术:涉及软件开发、系统集成、云计算服务等,满足企业数字化转型需求。

VOLLGO的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足多样化市场需求。
4. 全球布局:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。

VG2379S433N0SA数据手册

厂牌 PDF简要描述 下载
VOLLGO/深圳沃进科技 其他射频器件 VOLLGO/深圳沃进科技 VG2379S433N0SA VG2379S433N0SA数据手册

VG2379S433N0SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
