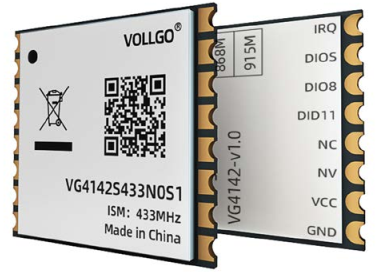

VG4142S433N0S1

产品分类: 射频模块
产品描述: Chirp-IOT 18mA 110mA 433Mhz 1.04Mbps~20.4Kbps <1μA -129dBm 1.8V~3.6V 邮票孔 SMD 13.5mm(长度)*12mm(宽度)
供应商型号: 14M-VG4142S433N0S1
供应商: 云汉优选
标准整包数: 1
VOLLGO/深圳沃进科技 射频模块 VG4142S433N0S1

VG4142S433N0S1概述

    VG4142SxxxN0S1 Sub-GHz 无线模块技术手册

    产品简介


    VG4142SxxxN0S1 是一款基于 PANCHIP 的 PAN3031 无线收发芯片设计的子 GHz 无线模块。这款模块以其小巧的体积、低功耗、远距离通信和高性能等特点而著称。它广泛应用于各种领域,如智能电表、供应链和物流管理、楼宇自动化、农业传感器、智慧城市、零售店传感器、资产跟踪和安防系统等。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 电压范围 | 1.8~3.6V | 一般为 3.3V |
    | 频段范围 | 433MHz、490MHz、868MHz、915MHz | 适用频段由型号决定 |
    | 晶振频率 | 32MHz | 无源晶振 |
    | 输出功率 | -7dBm to +20dBm | 可编程配置,步进值 1dBm |
    | 无线速率 | 1.04kbps~20.4kbps | 可编程配置 |
    | 调制方式 | Chirp-IOT
    | 接收灵敏度 | -129dBm | SF=9, BW=125kHz |
    | 接收带宽 | 125KHz、250KHz、500KHz | 可编程配置 |
    | 发射电流 | 110mA | 发射功率 = 20dBm |
    | 接收电流 | 18mA | 非 DC-DC 模式 |
    | 休眠电流 | <1uA
    | 驱动接口 | SPI
    | 天线阻抗 | 50 欧姆
    | 天线连接方式 | 侧边邮票孔
    | 存储温度 | -55℃~+125℃
    | 工作温度 | -40℃~+85℃ | 工业级 |
    | 尺寸大小 | 13.5x12.0mm

    产品特点和优势


    1. Chirp-IOT 调制:提供高抗干扰性和高灵敏度。
    2. 最大链路预算:可达 149dB。
    3. 最大发射功率:20dBm,可编程配置。
    4. 高接收灵敏度:-129dBm,适用于多种应用场景。
    5. 宽工作电压范围:1.8~3.6V,适应性强。
    6. 支持多种带宽和扩频因子:支持 125KHz、250KHz、500KHz 和 SF 7~9。

    应用案例和使用建议


    - 智能电表:利用其远距离通信能力和低功耗特性,适用于大规模部署。
    - 供应链和物流管理:高灵敏度和稳定性的无线通信有助于实时追踪货物状态。
    - 楼宇自动化:结合其他传感器,实现智能家居控制。
    使用建议:
    - 确保电源设计合理,使用低噪声 LDO 供电。
    - 天线设计应保持阻抗匹配,避免走线过长。

    兼容性和支持


    - 兼容性:该模块支持 SPI 接口,可轻松集成到现有系统中。
    - 支持:制造商提供详细的文档和技术支持,帮助用户解决开发中的问题。

    常见问题与解决方案


    1. 问:如何确保电源稳定性?
    答:使用低噪声 LDO,确保供电电压在推荐范围内。

    2. 问:天线阻抗不匹配怎么办?
    答:使用网络分析仪测量实际阻抗,调整 π 型匹配电路。

    总结和推荐


    VG4142SxxxN0S1 是一款高性能、低功耗的无线模块,特别适合在需要远距离通信和低功耗的应用环境中使用。其广泛的适用范围、强大的性能和可靠的供应商支持使其在市场上具有显著的竞争力。因此,强烈推荐使用此模块进行各类无线通信项目的开发。如需更多技术支持或采购信息,请联系深圳市沃进科技有限公司。

VG4142S433N0S1参数

参数
芯片平台 -
发射功率 -
功耗 <1μA
工作电压 1.8V~3.6V
频段 433Mhz
天线形式 邮票孔
发射电流 110mA
数据速率 1.04Mbps~20.4Kbps
调制方式 Chirp-IOT
灵敏度 -129dBm
接收电流 18mA
长*宽*高 13.5mm(长度)*12mm(宽度)
通用封装 SMD
应用等级 工业级

VG4142S433N0S1厂商介绍

VOLLGO公司是一家致力于研发和生产高品质工业产品的企业。其主营产品分为以下几类:

1. 电气设备:包括各种电机、发电机、变压器等,广泛应用于电力、工业自动化和能源领域。
2. 机械制造:涵盖各类机械零部件、机床、自动化设备等,服务于制造业、汽车业等多个行业。
3. 环保技术:提供废水处理、废气净化等环保解决方案,助力企业实现绿色生产。
4. 信息技术:涉及软件开发、系统集成、云计算服务等,满足企业数字化转型需求。

VOLLGO的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足多样化市场需求。
4. 全球布局:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。

VG4142S433N0S1数据手册

厂牌 PDF简要描述 下载
VOLLGO/深圳沃进科技 射频模块 VOLLGO/深圳沃进科技 VG4142S433N0S1 VG4142S433N0S1数据手册

VG4142S433N0S1封装设计

查看详情并下载
Symbol
Footprint
3D Model
