VGdd79T433N0M2

产品分类: 射频模块
产品描述: LORA/(G)FSK 13mA 130mA 433Mhz 1.098Mbps~62.5Kbps 230μA -129dBm 2V~3.7V IPEX、邮票孔 SMD 16mm(长度)*24mm(宽度)
供应商型号: 14M-VGDD79T433N0M2
供应商: 云汉优选
标准整包数: 1

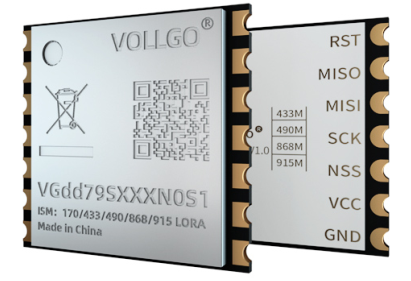

VOLLGO/深圳沃进科技 射频模块 VGdd79T433N0M2

VGdd79T433N0M2概述

    VGdd79TxxxN0M2 sub-GHz 无线透传模块

    一、产品简介


    VGdd79TxxxN0M2 是一款专为远距离无线通信设计的双向串口收发模块。它具有体积小巧、低功耗、高性能等特点,出厂已预装透传固件,可通过串口命令进行各种配置以适应不同的应用场景。此模块主要用于数据的无线传输,应用范围广泛,包括但不限于智能电表、楼宇自动化、农业传感器等领域。

    二、技术参数


    - 电压范围: 2.0 ~ 3.7V(一般推荐 3.3V)
    - 频率范围: 433MHz/490MHz/868MHz/915MHz
    - 信道: 32 个
    - 输出功率: -3dBm 至 +22dBm
    - 无线速率: 可通过串口命令设置
    - 串口波特率: 可通过串口命令设置
    - 发射电流: 130mA(发射功率 = 22dBm,射频+MCU 功耗)
    - 接收电流: 13mA(射频+MCU 功耗)
    - 休眠电流: 230μA(射频+MCU)
    - 驱动接口: TTL/串口
    - 最大数据包长度: MAX=64 字节(串口透传数据包大于 64 字节需分包发送)
    - 天线阻抗: 50 欧姆
    - 天线连接方式: 侧边邮票孔或者 IPEX 座子
    - 存储温度: -55℃ ~ +125℃
    - 工作温度: -40℃ ~ +85℃(工业级)
    - 尺寸大小: 16.0 x 24.0mm

    三、产品特点和优势


    - 易于使用: 出厂已预装透传固件,可通过串口命令进行灵活配置。
    - 低功耗: 采用高性能 MCU 和低功耗设计,能够在多种应用场景下保持长时间稳定运行。
    - 多信道选择: 提供 32 个信道,可根据不同应用需求选择最合适的信道。
    - 高灵活性: 用户可以通过简单设置调整无线发射功率、波特率等关键参数,无需深入了解射频知识。
    - 兼容性强: 支持多种接口和数据格式,适用于不同类型的硬件平台。

    四、应用案例和使用建议


    - 智能电表: 用于远程监控电力消耗,实现实时数据传输。
    - 农业传感器: 实现农作物生长监测、土壤湿度检测等功能。
    - 路灯控制: 用于远程控制路灯的开关和亮度调节。
    - 医疗保健: 实现医疗设备数据的无线传输,提升患者管理效率。
    使用建议:
    1. 模块配置: 在首次使用前,建议根据应用场景详细配置无线信道、发射功率等参数。
    2. 天线设计: 在设计天线时,应考虑到模块的具体要求,合理选择天线类型和位置。
    3. 电源设计: 确保电源电压在推荐范围内,并采取适当措施避免电源纹波干扰。
    4. 数据包处理: 对于超过 64 字节的数据包,需进行拆分处理,以避免数据丢失。

    五、兼容性和支持


    - 兼容性: VGdd79TxxxN0M2 与大多数 TTL/串口接口的设备兼容,可轻松集成到现有系统中。
    - 技术支持: 厂商提供详尽的技术文档和支持,包括详细的编程指南、配置手册等。

    六、常见问题与解决方案


    - 传输距离不理想:
    - 原因: 无线发射功率不足、无线波特率设置不合理、天线性能差等。
    - 解决方法: 重新评估并调整无线发射功率、波特率等参数,确保天线性能最优。

    - 配置命令无响应:
    - 原因: 配置命令格式错误、CRC 校验失败等。
    - 解决方法: 检查命令格式及校验码,确保符合规范。

    七、总结和推荐


    VGdd79TxxxN0M2 是一款优秀的无线透传模块,具备高效、灵活和易用的特点。无论是工业应用还是智能家居领域,这款模块都能发挥重要作用。其广泛的适用性和强大的功能使其在市场上具有很高的竞争力。强烈推荐使用 VGdd79TxxxN0M2 模块,以实现高效稳定的无线通信。
    通过本文档的内容可以看出,VGdd79TxxxN0M2 模块在多个应用场景中表现优异,具有较强的实用性和竞争力。对于需要进行无线数据传输的应用项目,该模块无疑是最佳选择之一。

VGdd79T433N0M2参数

参数
发射电流 130mA
接收电流 13mA
数据速率 1.098Mbps~62.5Kbps
芯片平台 -
工作电压 2V~3.7V
发射功率 -
调制方式 LORA/(G)FSK
频段 433Mhz
灵敏度 -129dBm
功耗 230μA
天线形式 IPEX、邮票孔
长*宽*高 16mm(长度)*24mm(宽度)
通用封装 SMD
应用等级 工业级

VGdd79T433N0M2厂商介绍

VOLLGO公司是一家致力于研发和生产高品质工业产品的企业。其主营产品分为以下几类:

1. 电气设备:包括各种电机、发电机、变压器等,广泛应用于电力、工业自动化和能源领域。
2. 机械制造:涵盖各类机械零部件、机床、自动化设备等,服务于制造业、汽车业等多个行业。
3. 环保技术:提供废水处理、废气净化等环保解决方案,助力企业实现绿色生产。
4. 信息技术:涉及软件开发、系统集成、云计算服务等,满足企业数字化转型需求。

VOLLGO的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足多样化市场需求。
4. 全球布局:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。

VGdd79T433N0M2数据手册

厂牌 PDF简要描述 下载
VOLLGO/深圳沃进科技 射频模块 VOLLGO/深圳沃进科技 VGdd79T433N0M2 VGdd79T433N0M2数据手册

VGdd79T433N0M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
