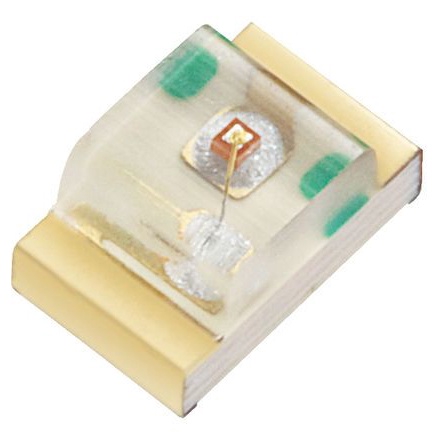

KP-2012YC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄光LED, 2012 (0805)封装, 波长588 nm, 2 x 1.25 x 1.1mm
供应商型号: AV-A-KP-2012YC
供应商: Avnet
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-2012YC

KP-2012YC概述

    Yellow SMD LED 技术手册解析

    1. 产品简介


    产品类型: Kingbright 的 KP-2012YC 型黄色表面贴装二极管(SMD LED)。
    主要功能: 这种LED器件适用于背光和状态指示等应用。它们采用磷化镓砷/磷化镓(GaAsP/GaP)材料制成,在峰值波长为590纳米时发出黄色光。
    应用领域: 主要应用于家电、智能设备、可穿戴设备、医疗保健等领域。

    2. 技术参数


    - 尺寸: 2.0mm x 1.25mm,厚度1.1mm
    - 低功耗: 支持20mA电流下的工作,电压范围为2.1V到2.5V
    - 发光强度: 在20mA电流下,发光强度典型值为8mcd,最大可达16mcd
    - 视场角: 160度
    - 功率消耗: 最大功率消耗75mW
    - 最大反向电压: 5V
    - 最大工作温度: -40°C 到 +85°C
    - 存储温度: -40°C 到 +85°C
    - 反向电流: 最大反向电流10μA
    - 热阻: 结点到环境的热阻570°C/W,结点到焊点的热阻390°C/W
    - 静电放电阈值: 8000V
    - 兼容湿度敏感度等级: 3级
    - 卤素自由: 无卤素
    - RoHS合规: 符合RoHS标准

    3. 产品特点和优势


    产品特点:
    - 低功耗: 可以在低功耗下工作,满足节能需求
    - 宽视场角: 提供广泛的视角,确保更好的视觉体验
    - 可靠性高: 符合RoHS标准且无卤素,适合环保应用
    - 稳定性好: 能够承受一定的环境变化,保持稳定性能
    产品优势:
    - 低功耗: 有效延长设备的使用寿命
    - 高可靠性和稳定性: 广泛应用于家电和智能设备,提高产品的整体质量
    - 环境友好: 无卤素和RoHS合规,符合国际环保标准

    4. 应用案例和使用建议


    应用案例:
    - 背光和指示灯: 在家电和智能设备中作为背光源和指示灯使用,提高设备的操作便利性和可见性。
    - 穿戴设备和便携设备: 因其体积小、功耗低的特点,非常适合用于穿戴设备和便携设备中。
    使用建议:
    - 确保LED安装时不要受到过度应力,避免在高温环境下直接操作。
    - 采用回流焊接方法进行焊接,最多可以进行两次回流焊接,以确保良好的连接质量。
    - 遵守推荐的相对湿度水平,以避免静电积聚导致的损害。

    5. 兼容性和支持


    兼容性:
    - 焊接工艺: 推荐采用回流焊接,其他焊接方法可能损坏产品。
    支持:
    - Kingbright 提供详细的应用说明和数据表更新服务,以帮助客户更好地使用产品。

    6. 常见问题与解决方案



    常见问题与解决方案

    :
    - 问题1: LED寿命短。
    - 解决方案: 检查是否超过了推荐的最大电流或温度条件,如果超出了这些限制,LED的寿命会显著缩短。

    - 问题2: 发光强度不足。
    - 解决方案: 检查是否正确地按照数据表中的推荐条件使用LED,如电流和温度。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 低功耗: 非常适合需要节能的应用场景。
    - 广泛的应用范围: 可应用于各种消费电子产品、家用电器和医疗设备中。
    - 稳定性高: 能够适应多种环境条件,具有较高的可靠性。

    推荐:
    - Kingbright 的 KP-2012YC 黄色SMD LED 是一款高性能的LED产品,具备低功耗、宽视场角、高可靠性等特点,非常适用于背光和状态指示等应用。因此,强烈推荐给需要高性能LED产品的用户。

KP-2012YC参数

参数
波长 588nm
测试电流 -
显示颜色 黄色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
长*宽*高 1.3mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装

KP-2012YC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-2012YC KP-2012YC数据手册

KP-2012YC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0505 ¥ 0.4472
6000+ $ 0.048 ¥ 0.4248
12000+ $ 0.0461 ¥ 0.4078
20000+ $ 0.0431 ¥ 0.3817
40000+ $ 0.0418 ¥ 0.3703
84000+ $ 0.0411 ¥ 0.3638
库存: 18000
起订量: 4000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 894.4
